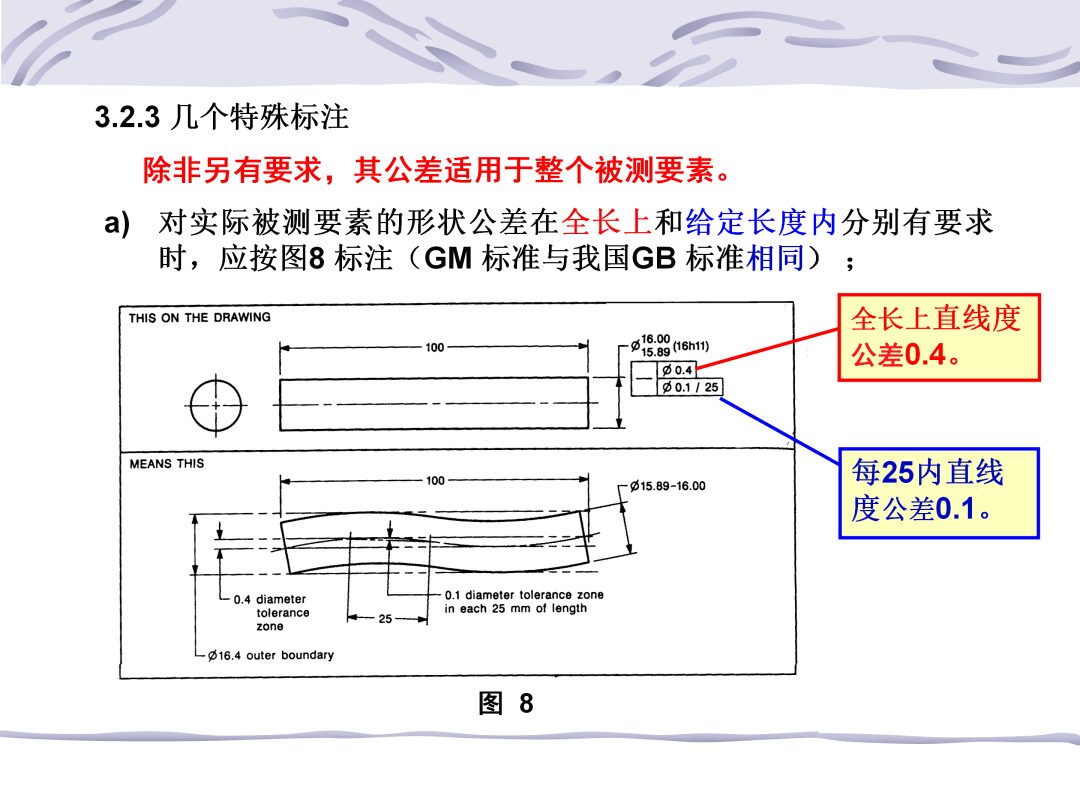

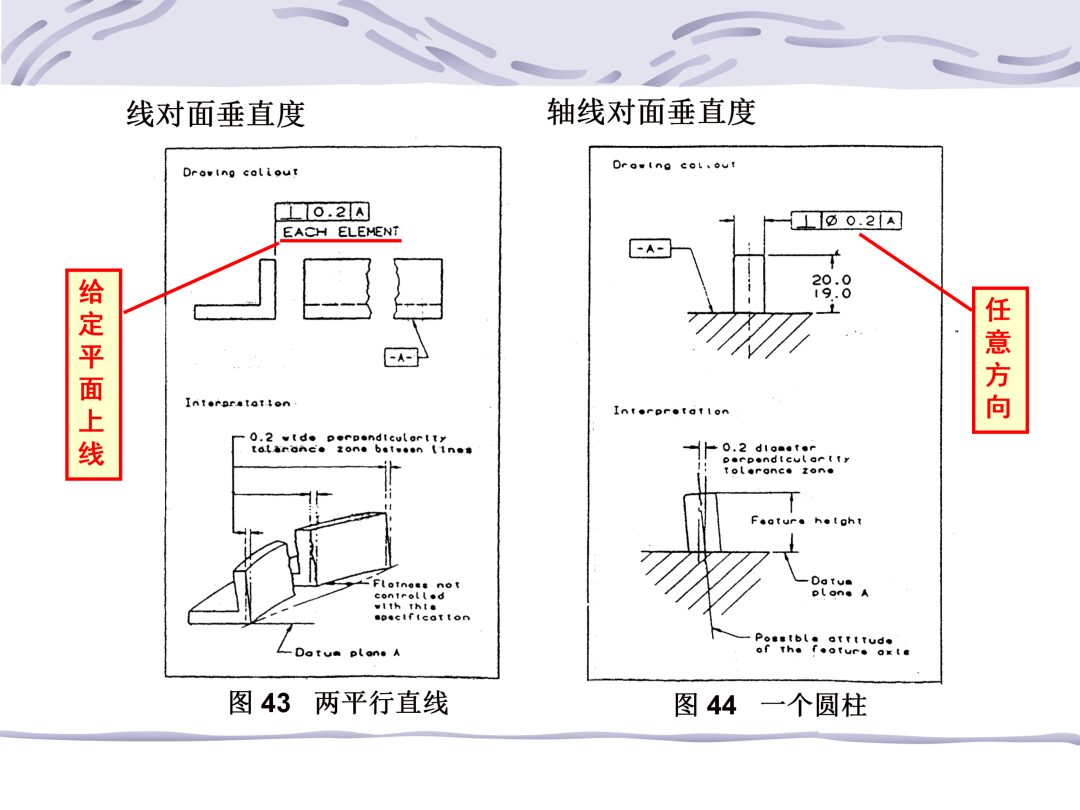

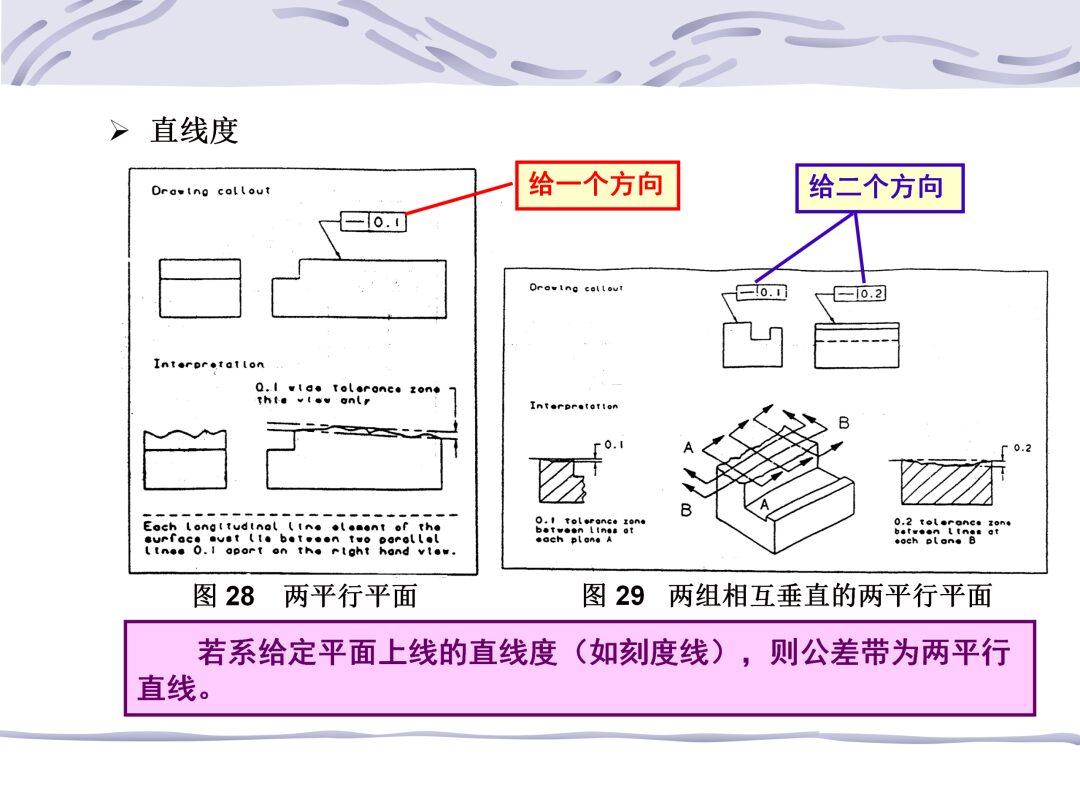

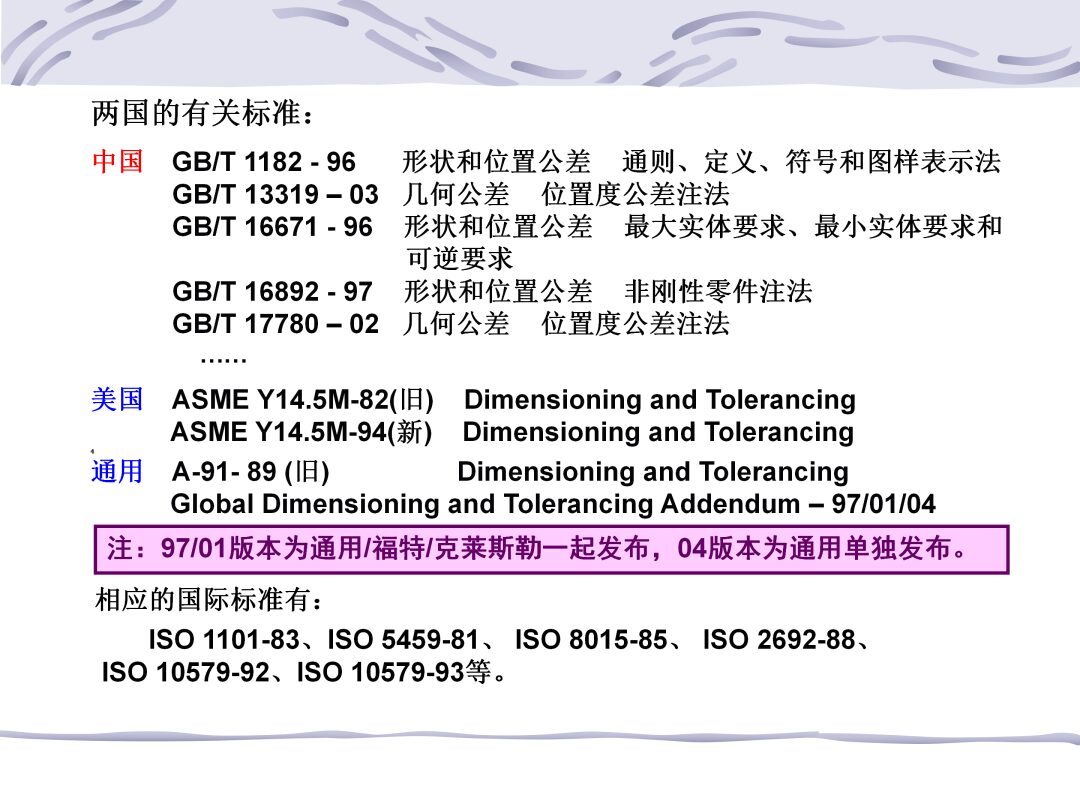

其实这几个公差不是孤立看的，它们都在回答一个核心问题： 被测要素相对于基准，到底有没有待在它应该待的位置上。 也就是说，位置类公差的重点不是“这个零件长得圆不圆、平不平”，而是看它和基准之间的位置关系对不对。

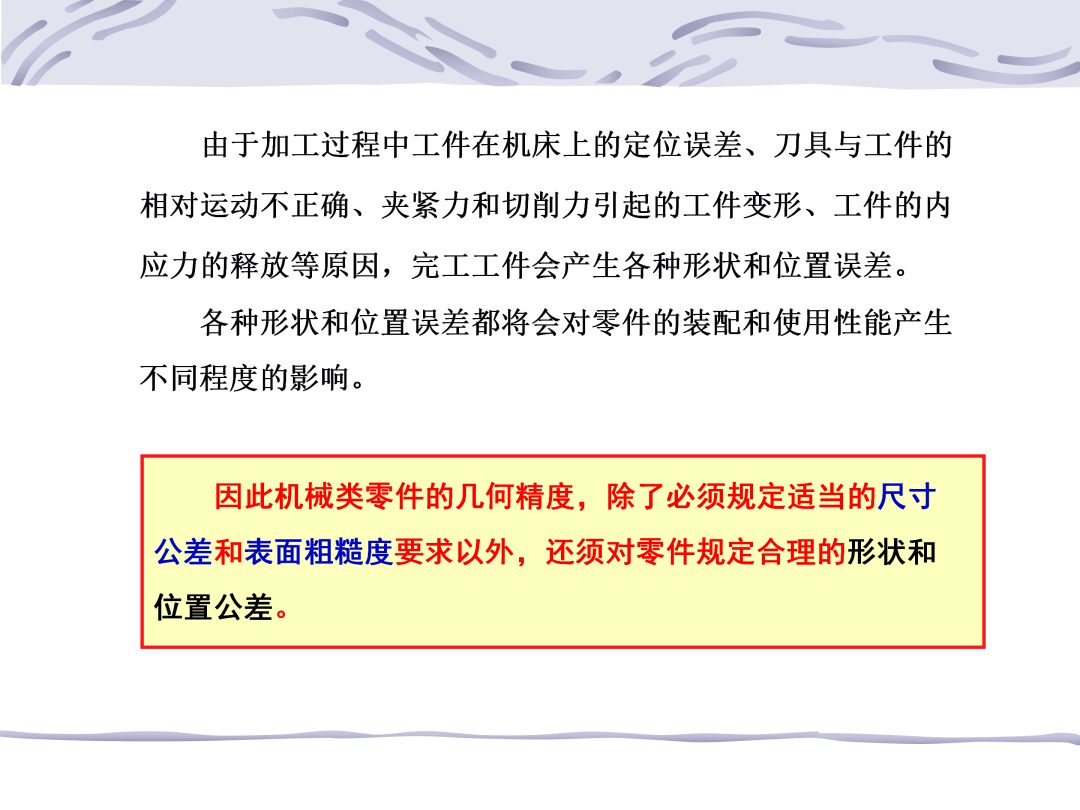

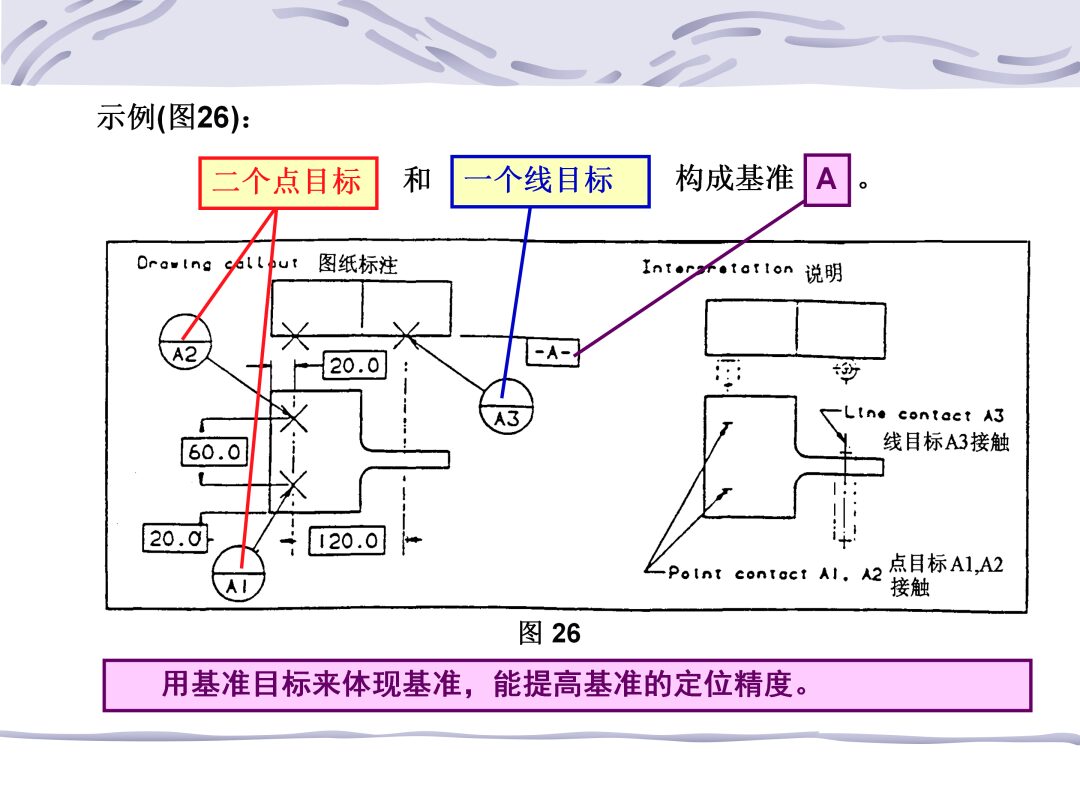

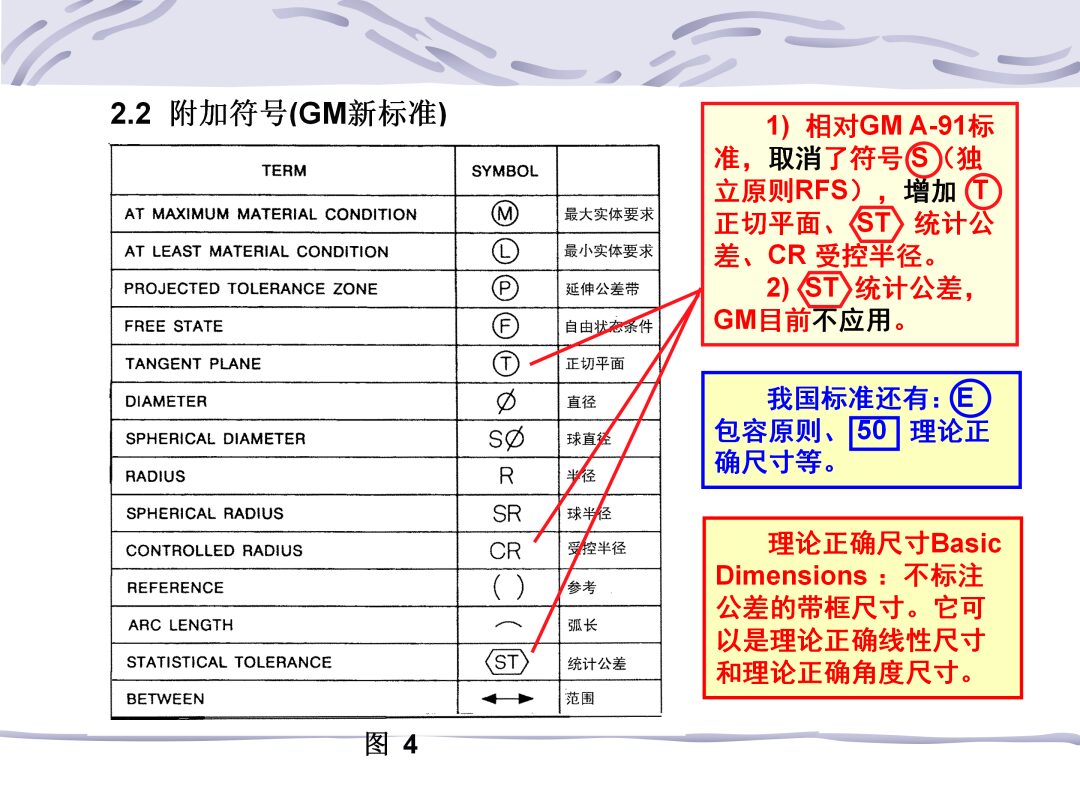

一、先搞清楚：位置公差为什么一定要有基准？

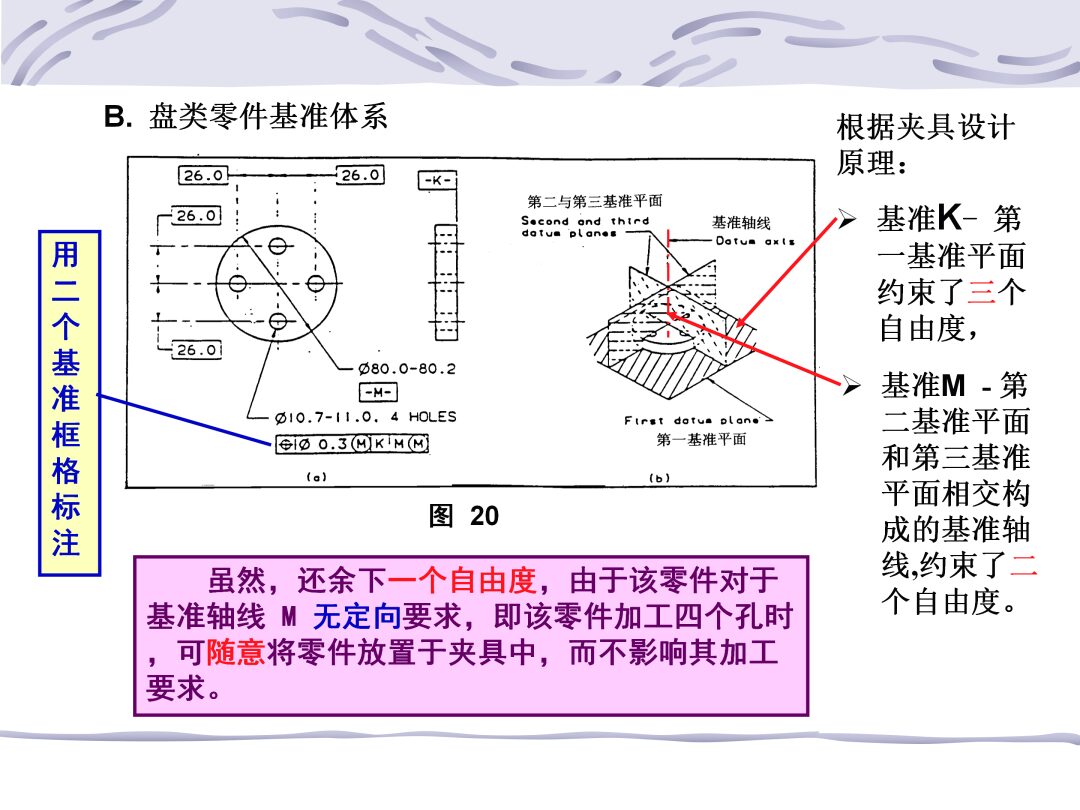

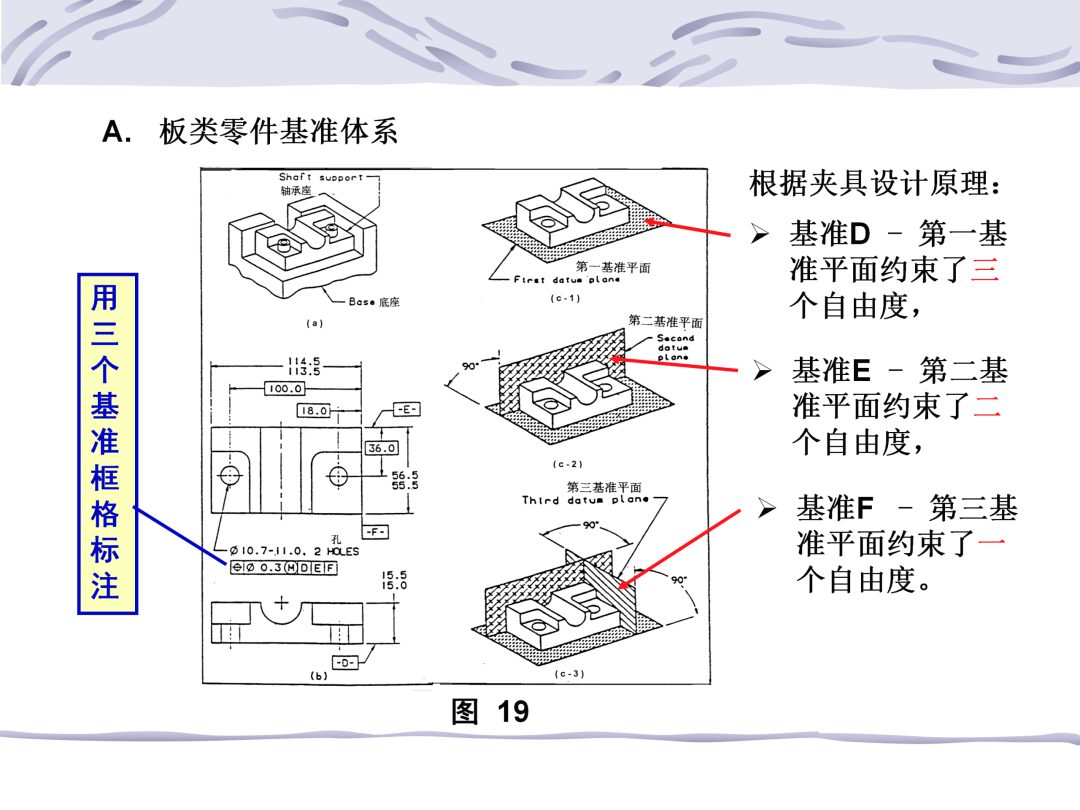

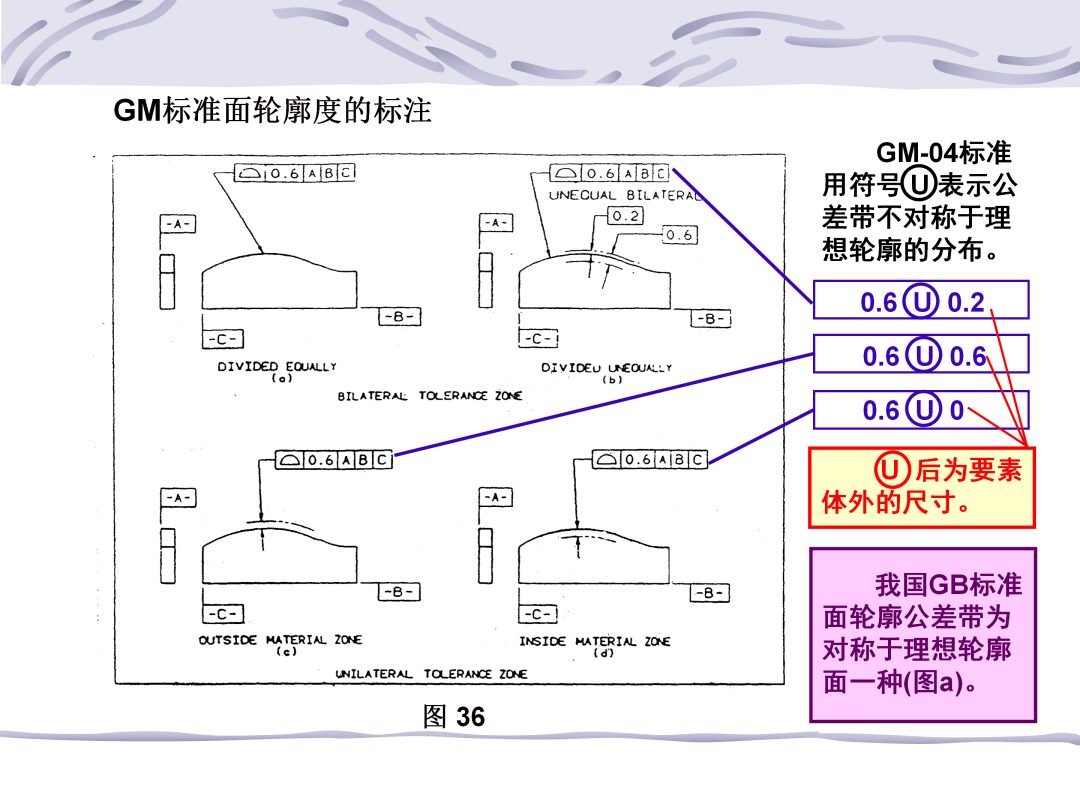

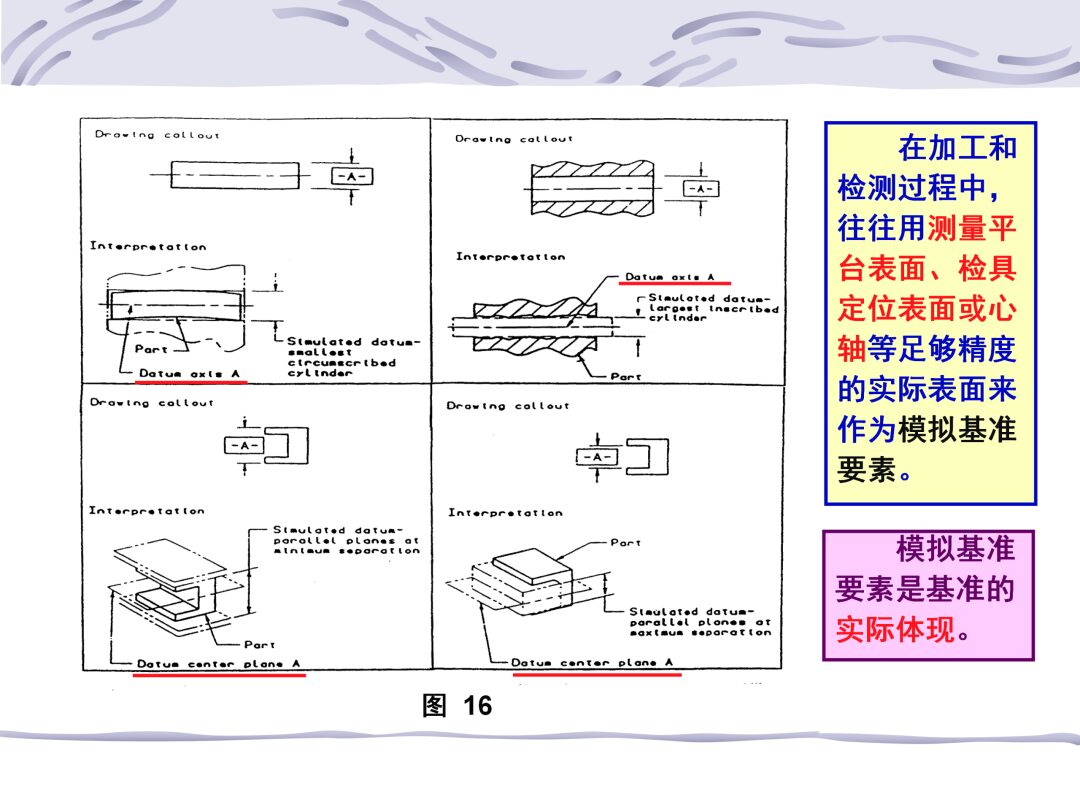

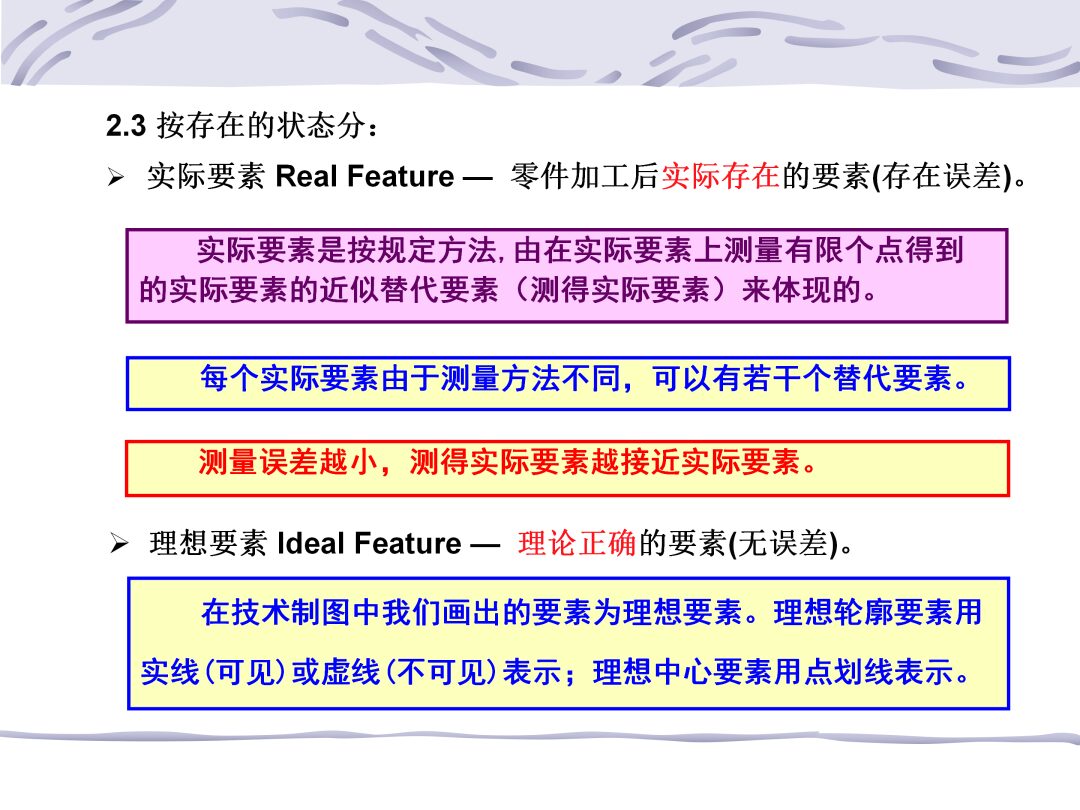

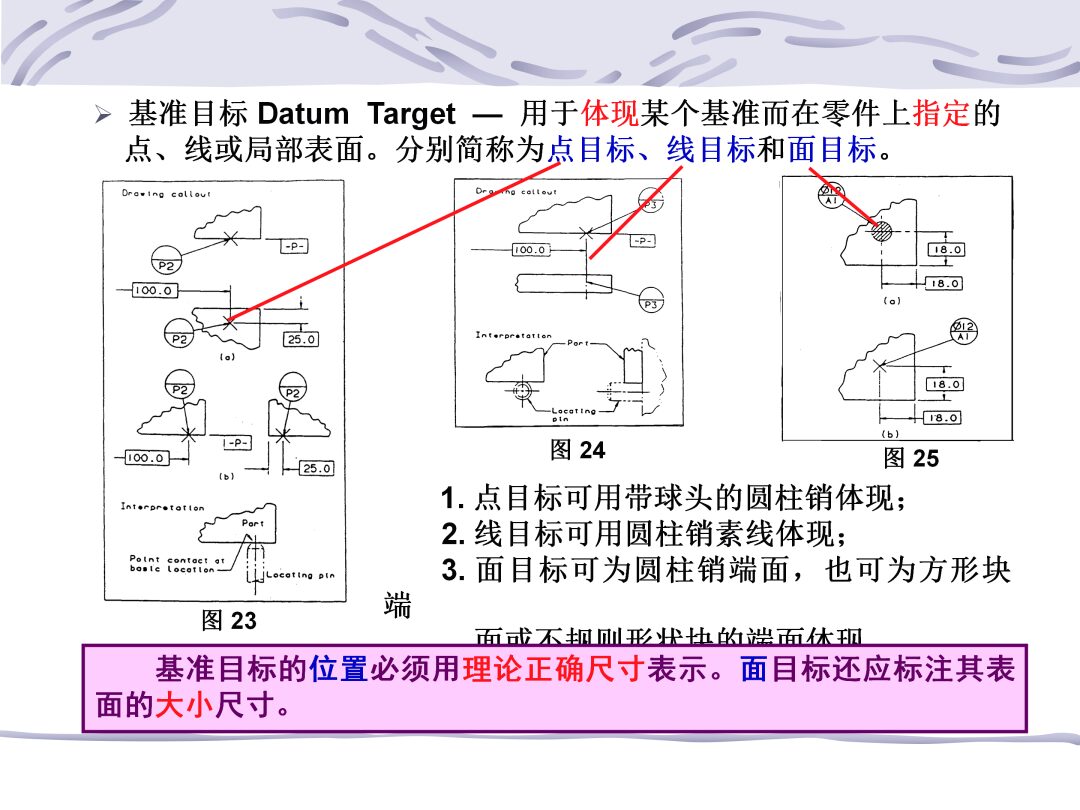

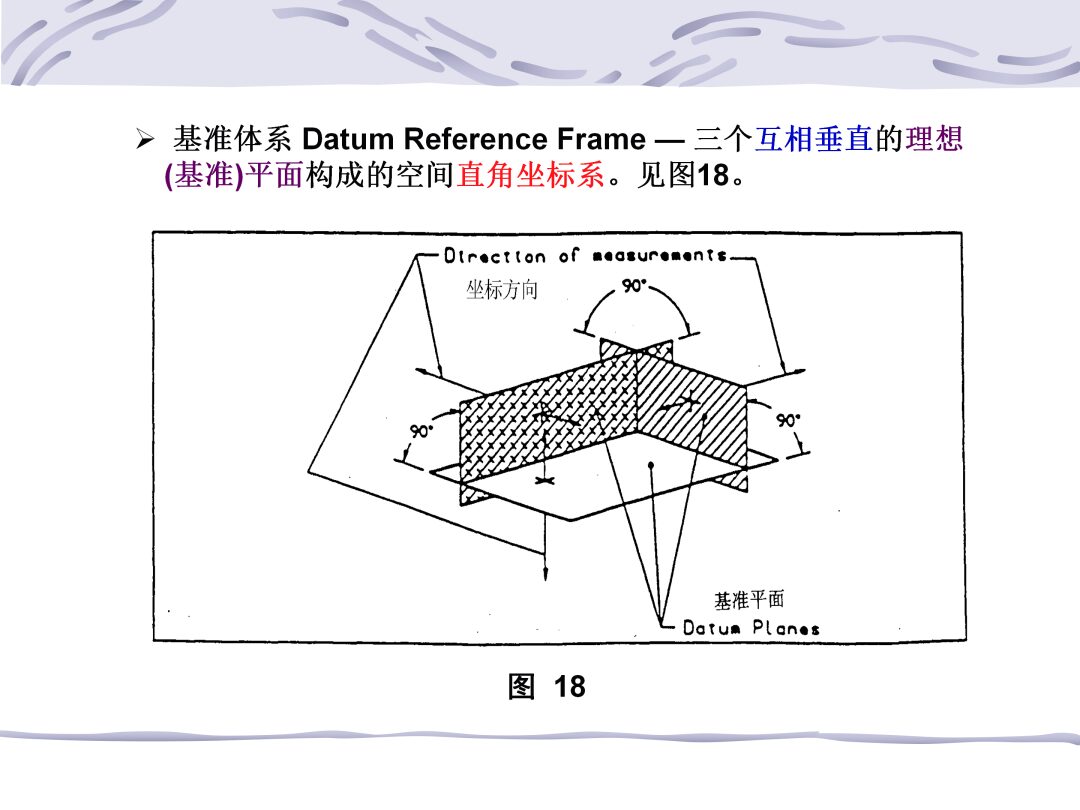

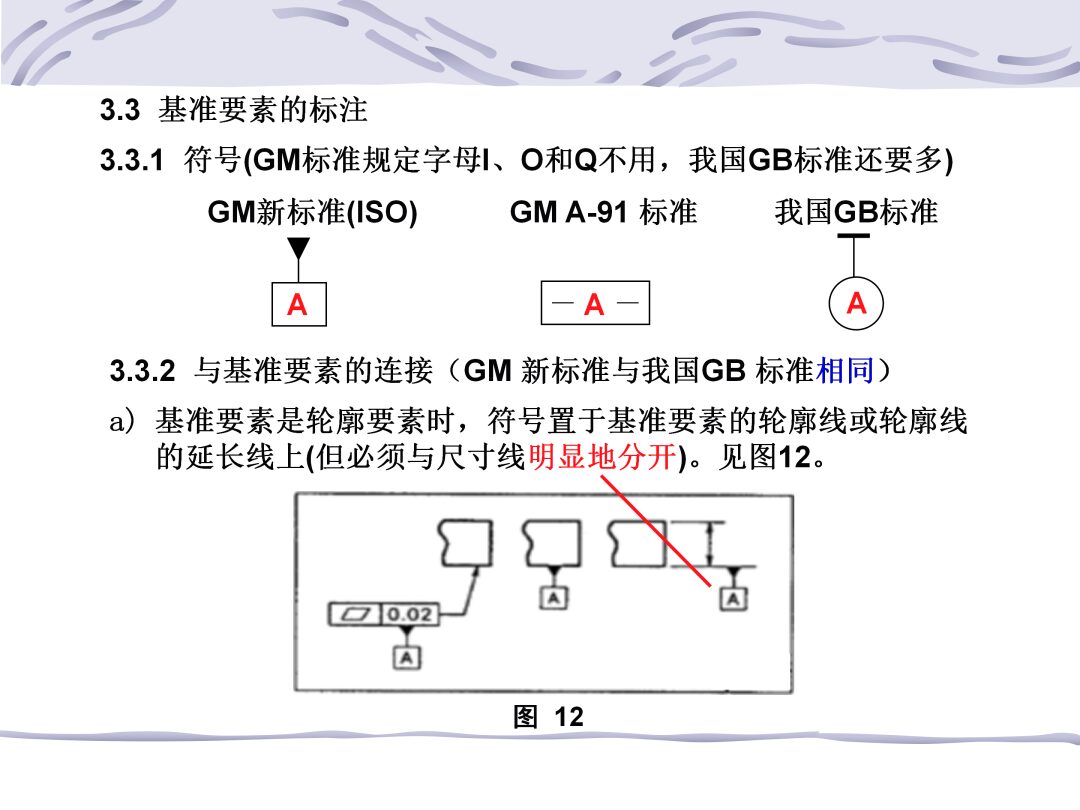

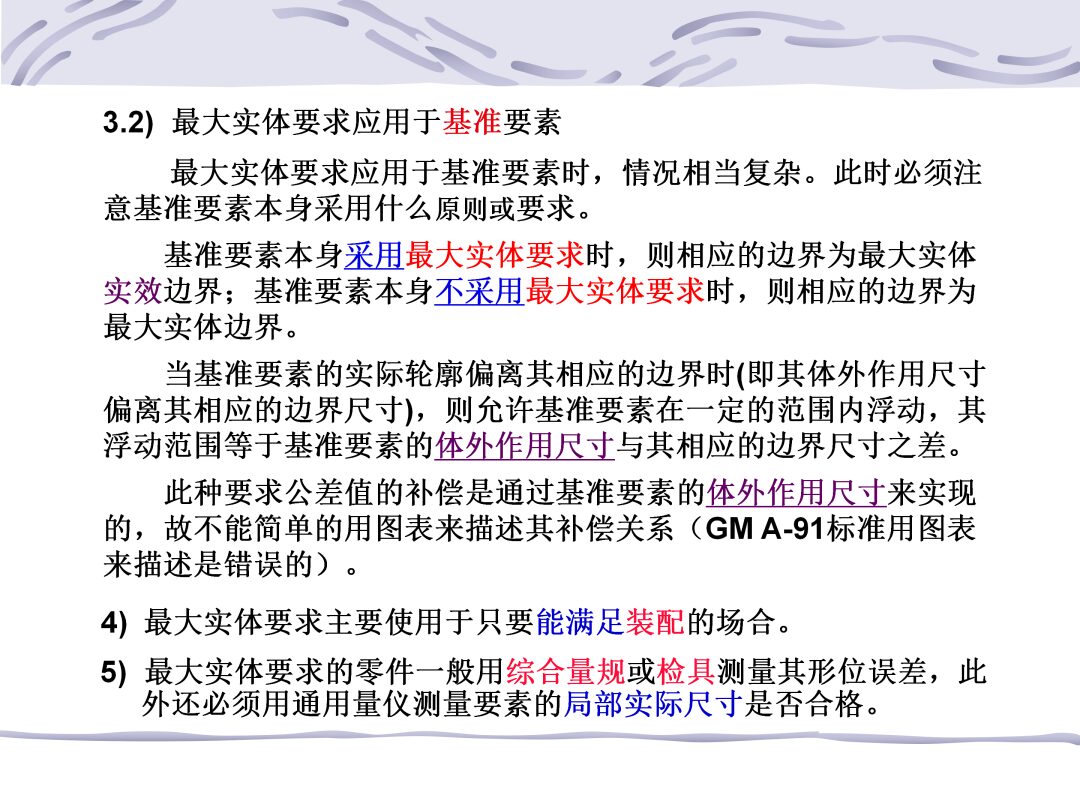

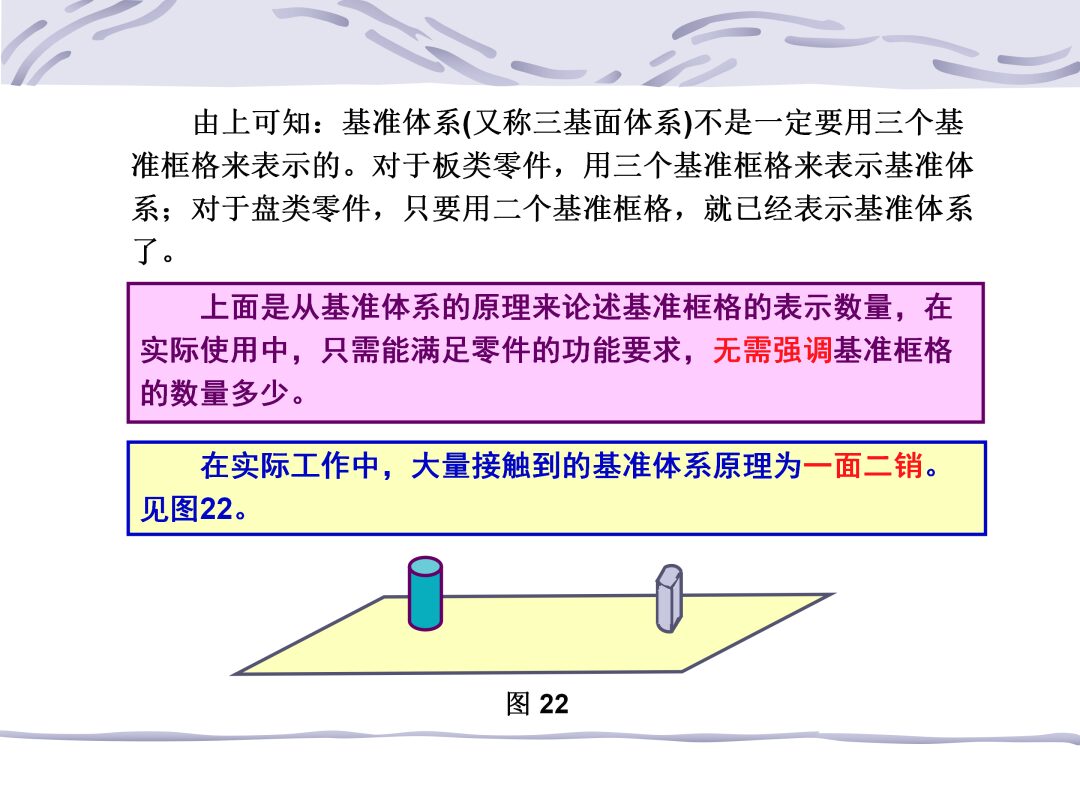

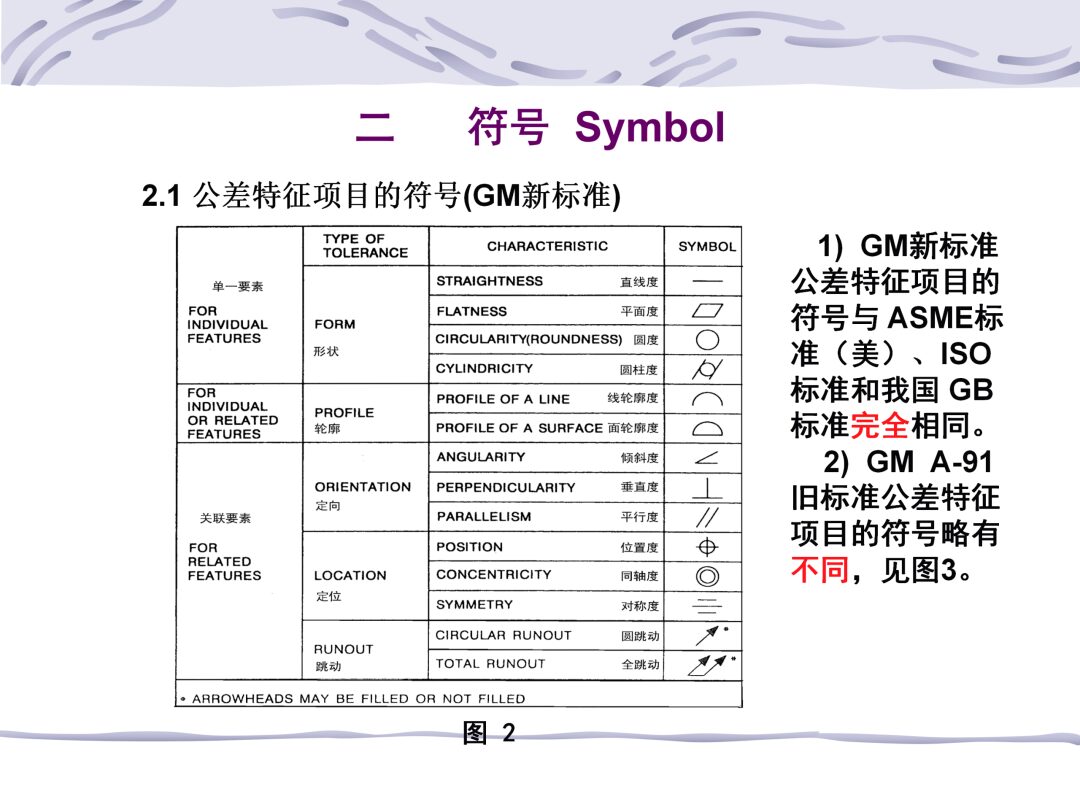

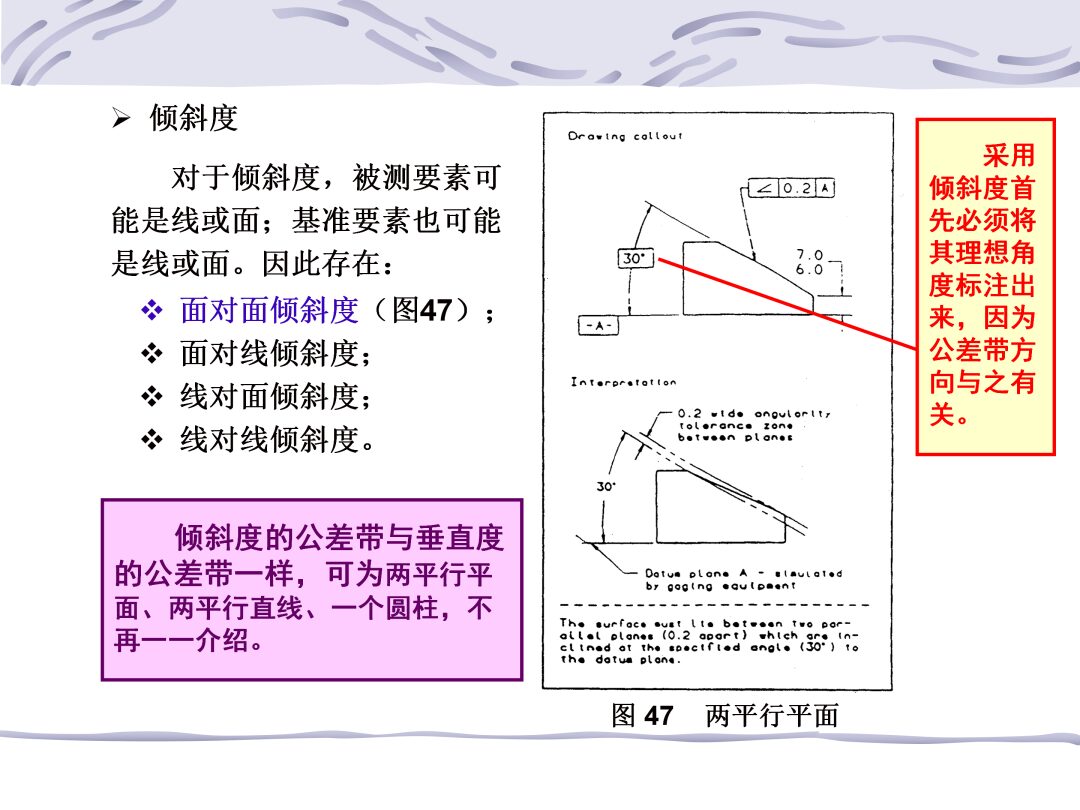

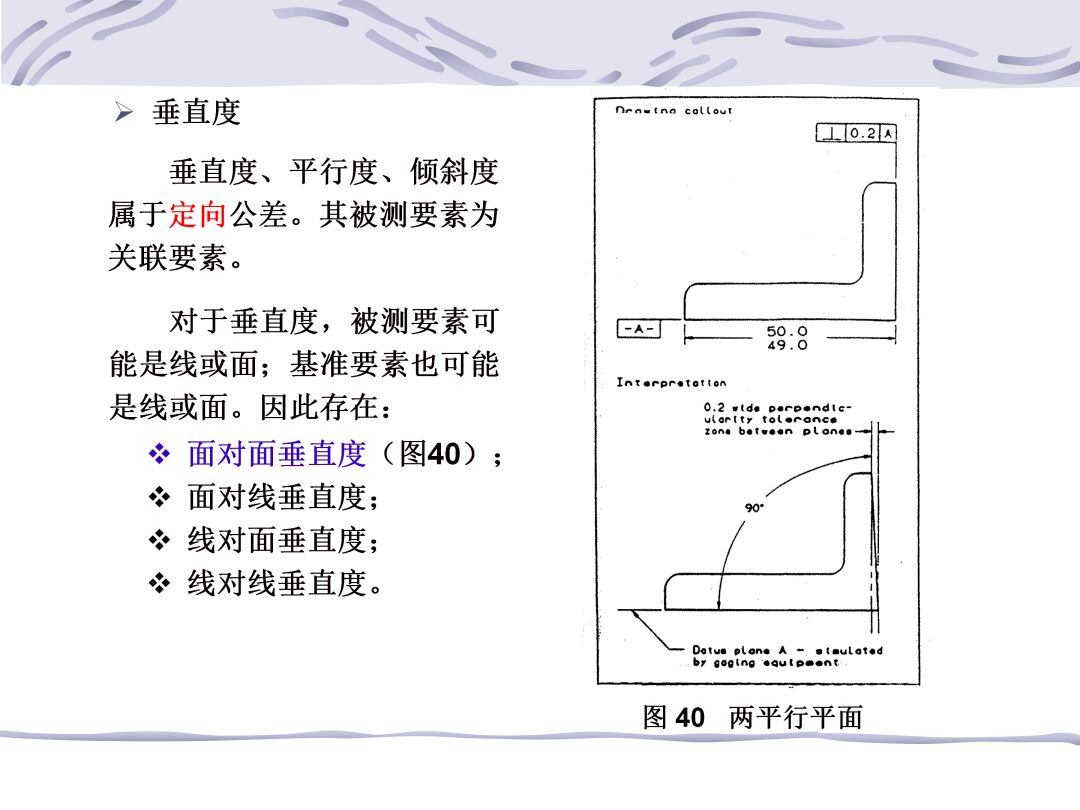

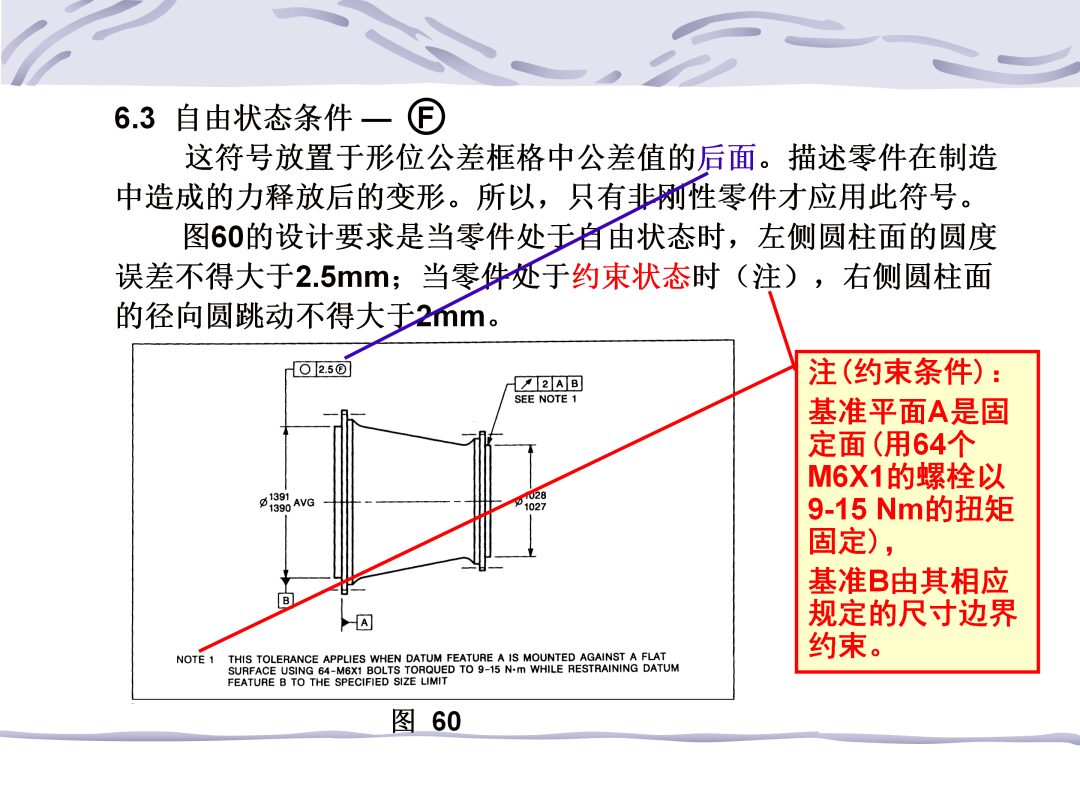

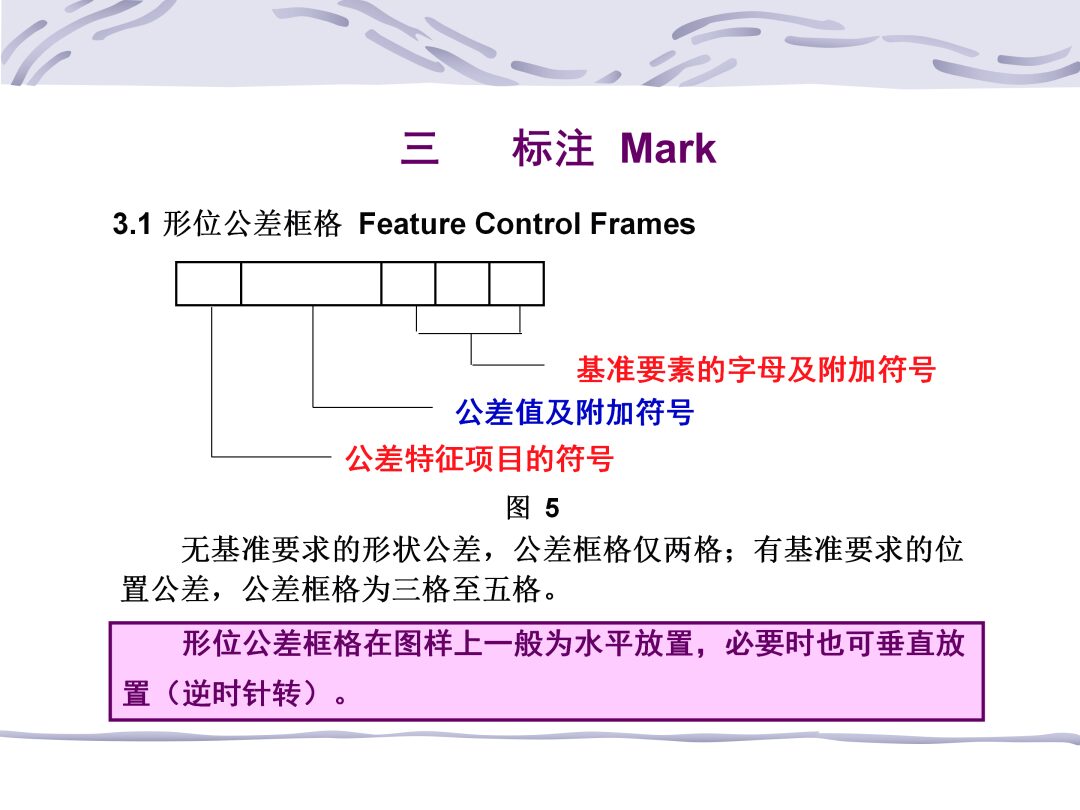

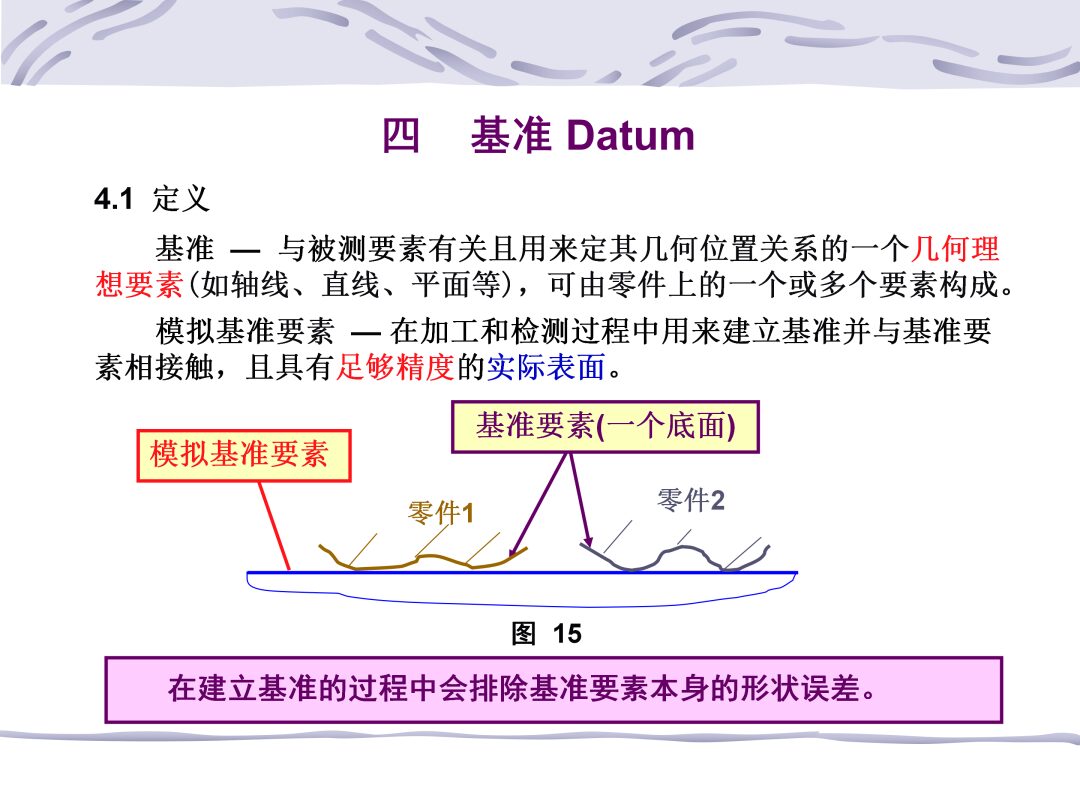

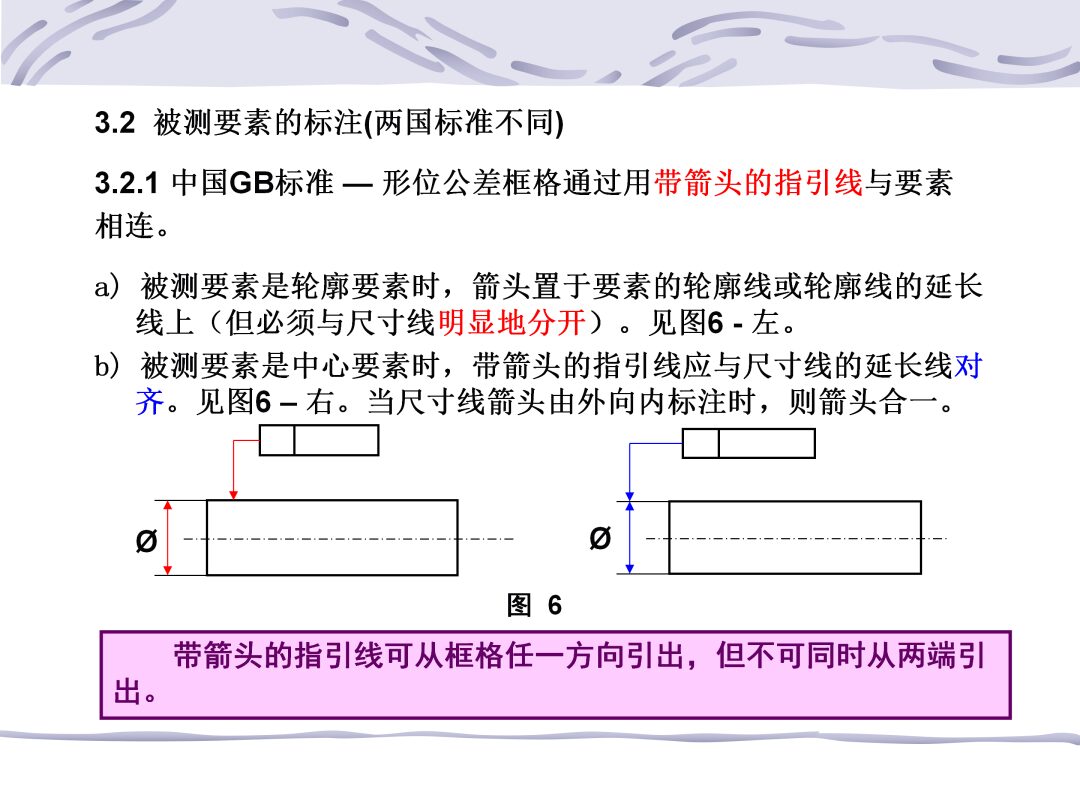

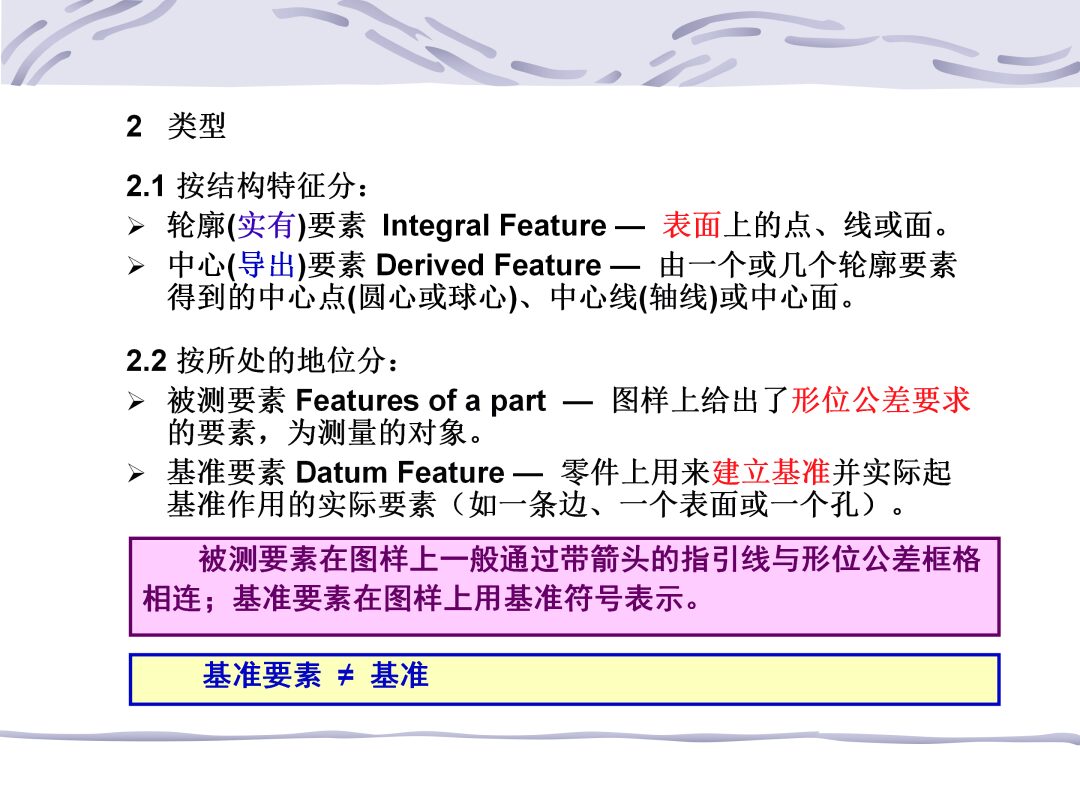

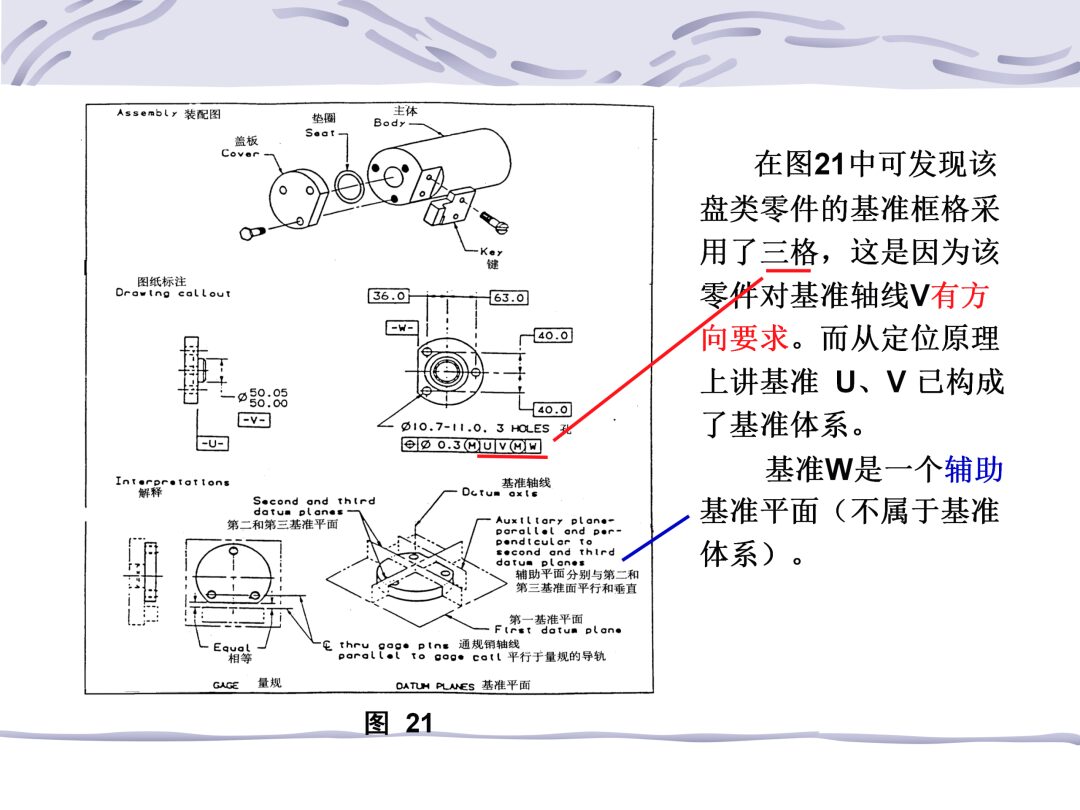

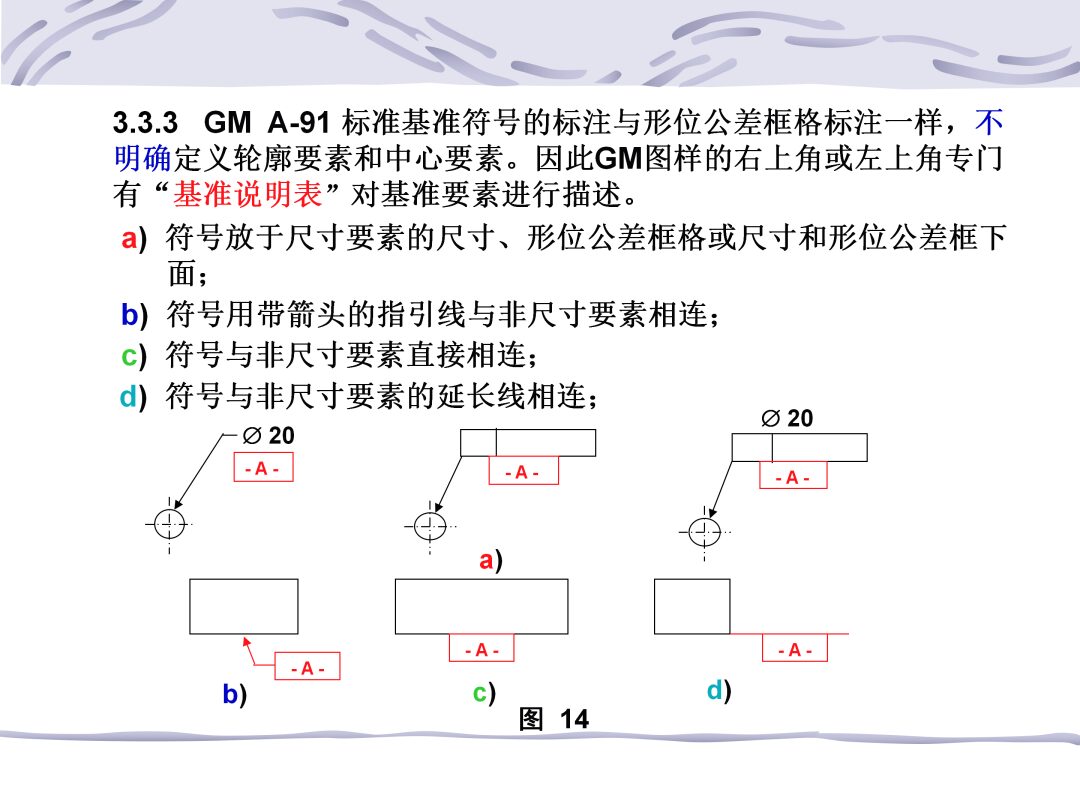

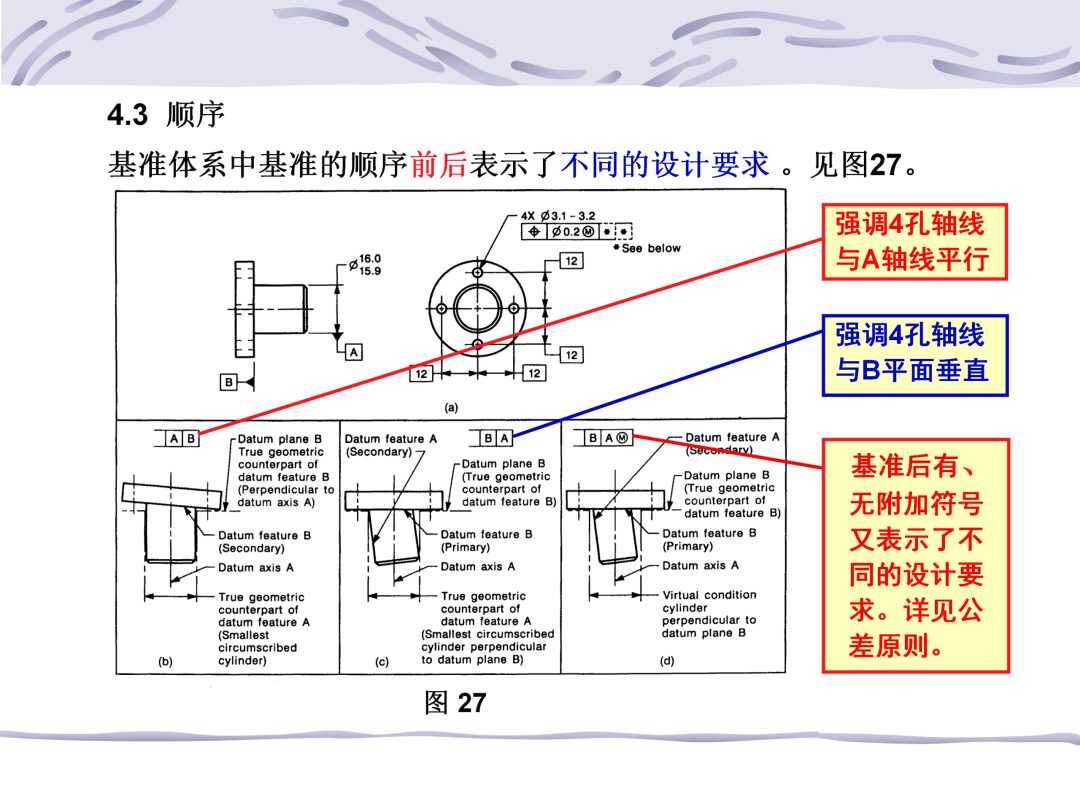

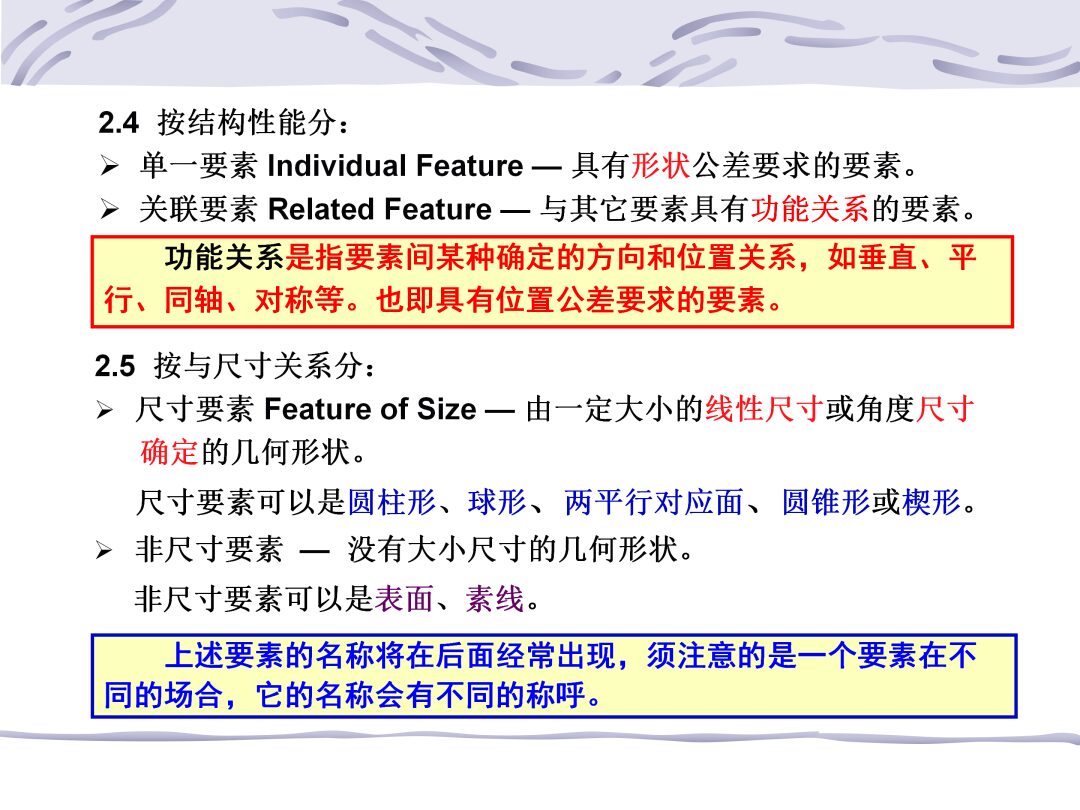

位置度、同轴度、同心度、对称度，本质上都属于位置相关的控制要求。它们大多数情况下离不开基准。 为什么？ 因为你要判断一个孔偏不偏，不能只看孔本身。你必须先知道它应该相对于哪个面、哪条轴、哪个中心平面来定位。 比如一个安装孔，图纸上给了两个基准面 A、B。这个孔不是随便在零件上打出来就行，而是要相对于 A 面、B 面保持正确的位置。只要这个孔的位置偏了，后面螺栓就可能装不上，或者装上以后产生应力、干涉、偏载。 所以位置公差的第一步，不是看公差值，而是先看： 基准是谁？被测要素是谁？控制的是中心点、轴线，还是中心面？ 这一步看错了，后面的判断基本都会错。

二、位置度：控制“孔、轴、面”有没有在正确位置

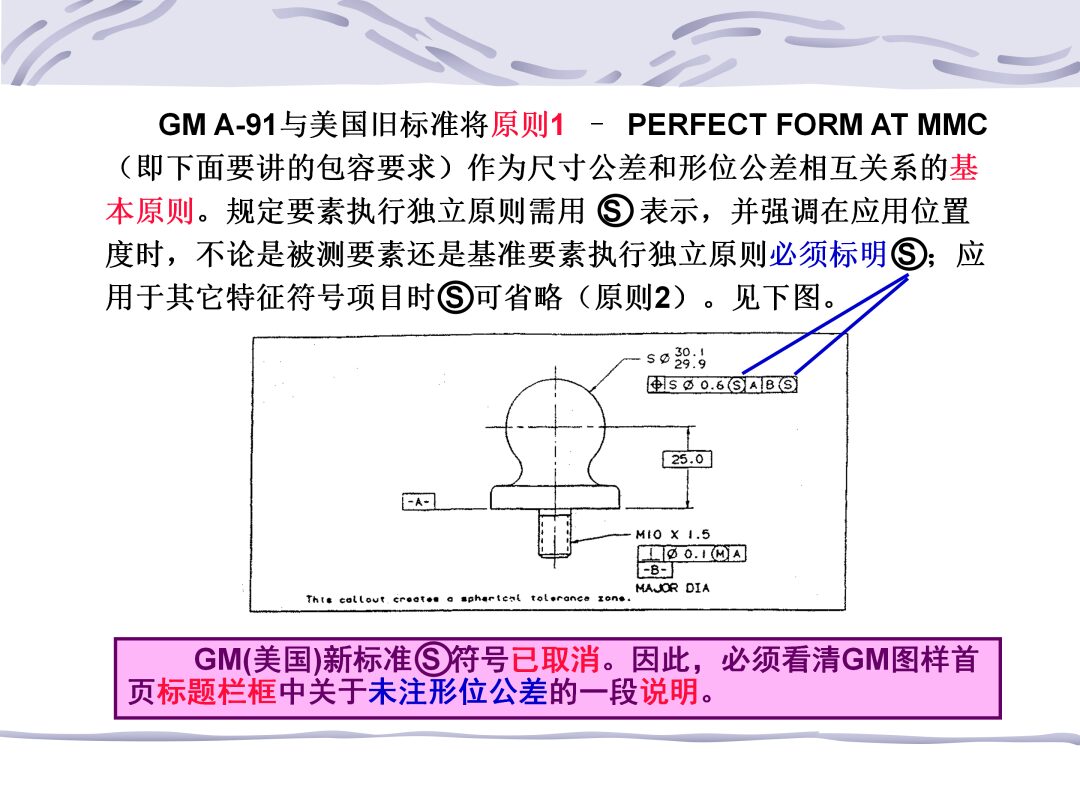

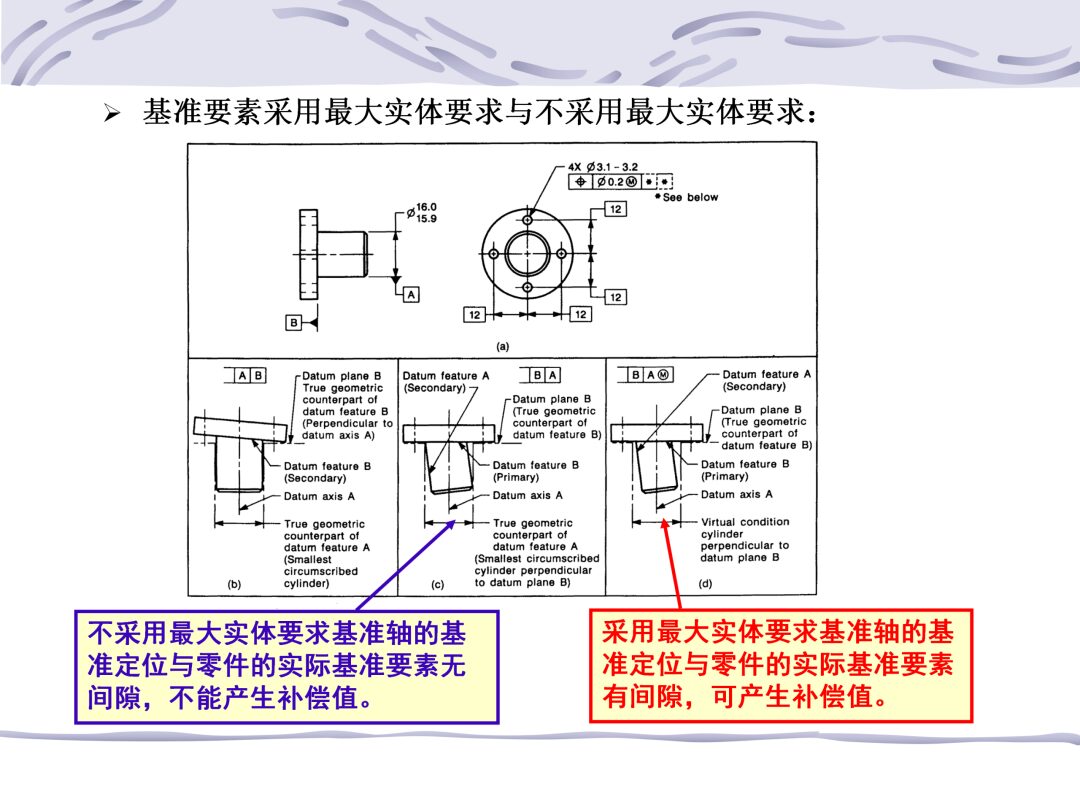

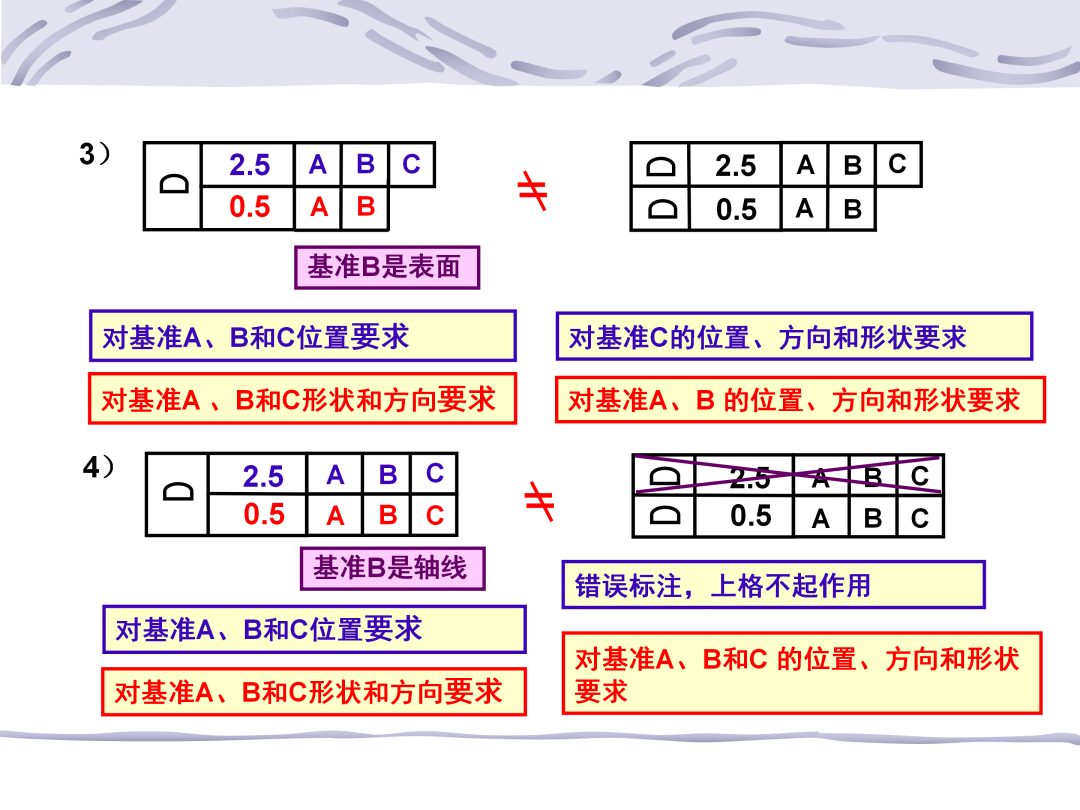

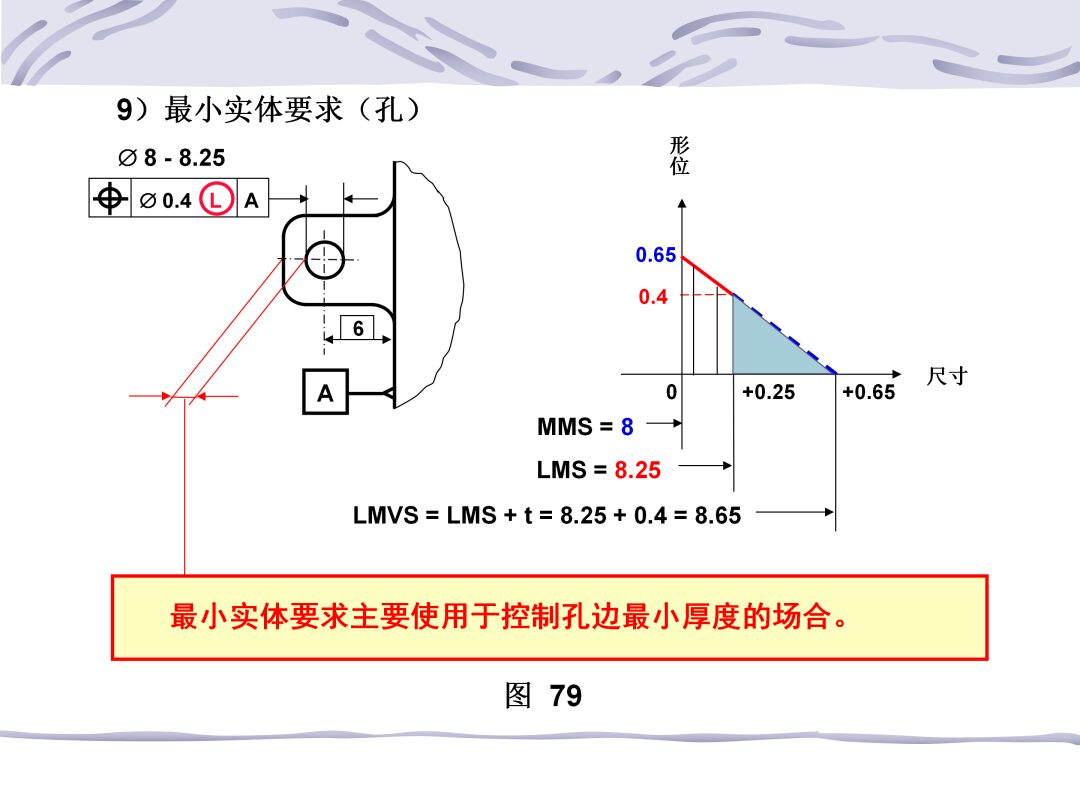

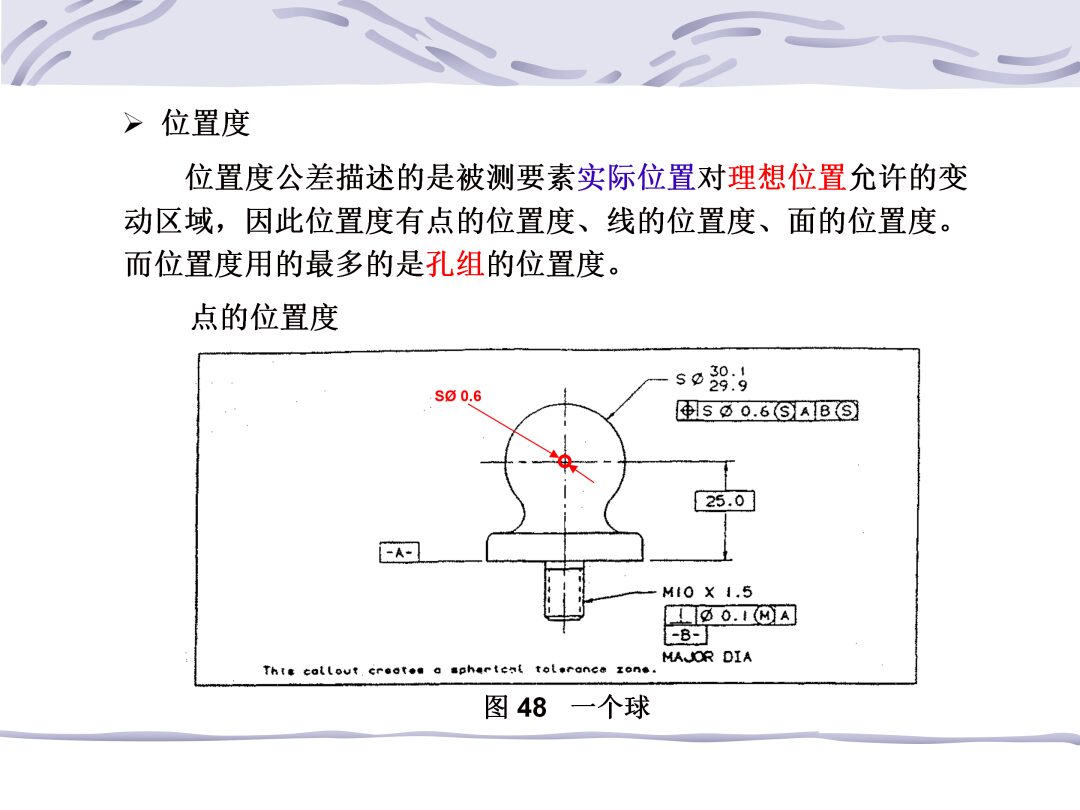

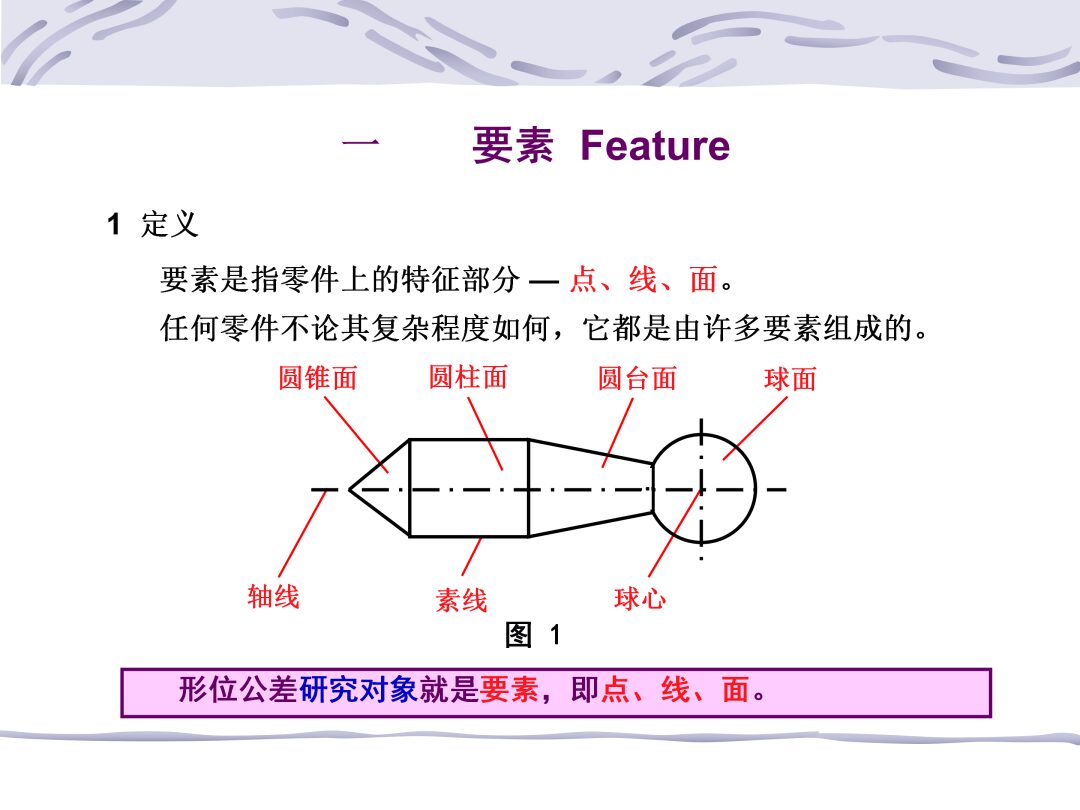

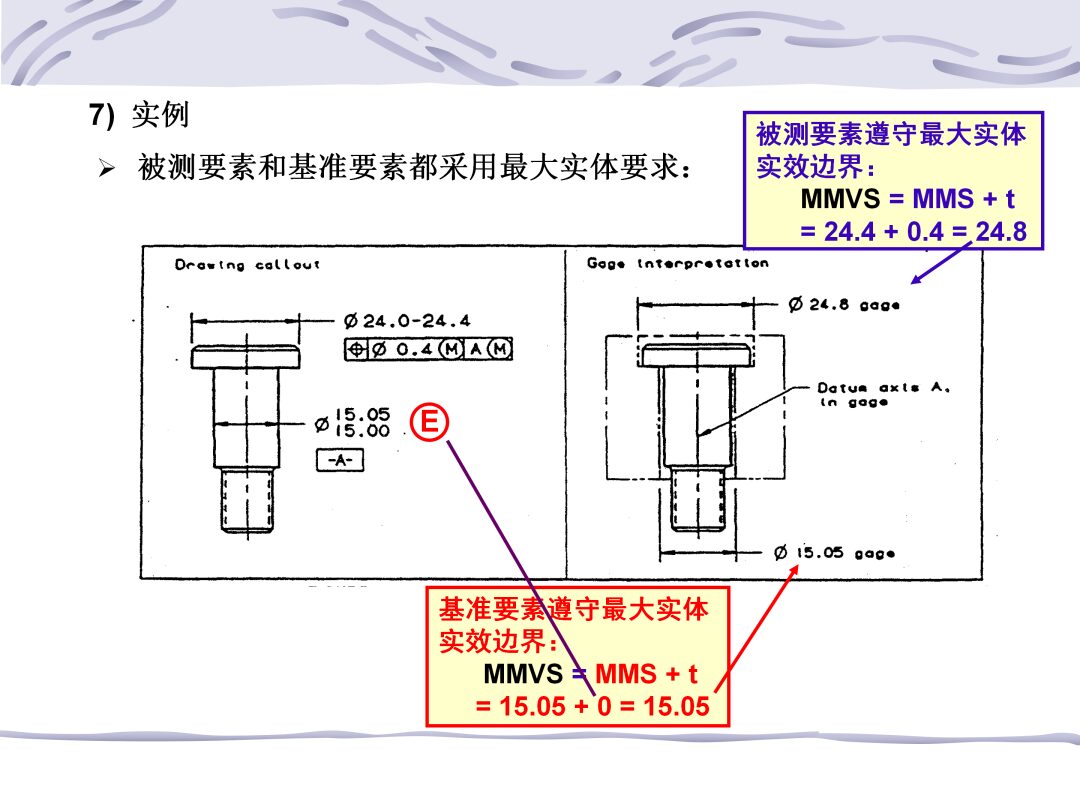

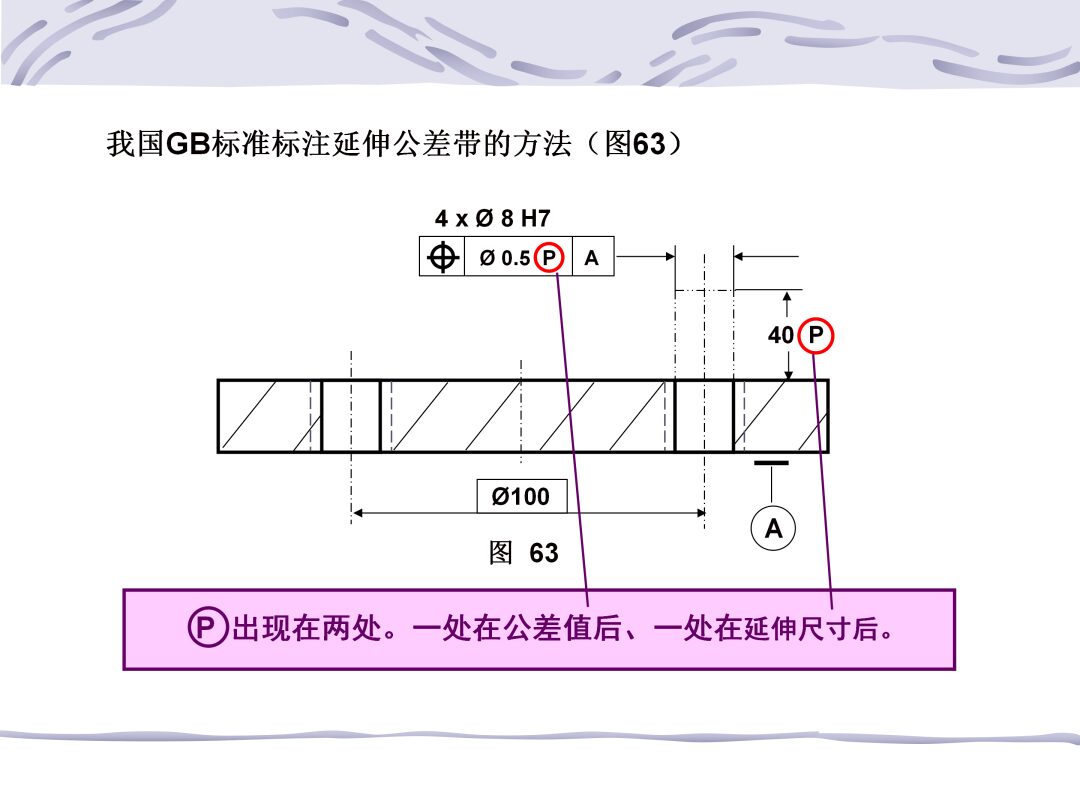

位置度是最常用、也最容易被误解的位置公差。 它控制的是被测要素的实际位置，相对于理论正确位置允许偏离多少。被测要素可以是点、线，也可以是面。现场最常见的就是孔的位置度，比如安装孔、定位孔、螺栓孔、销孔。

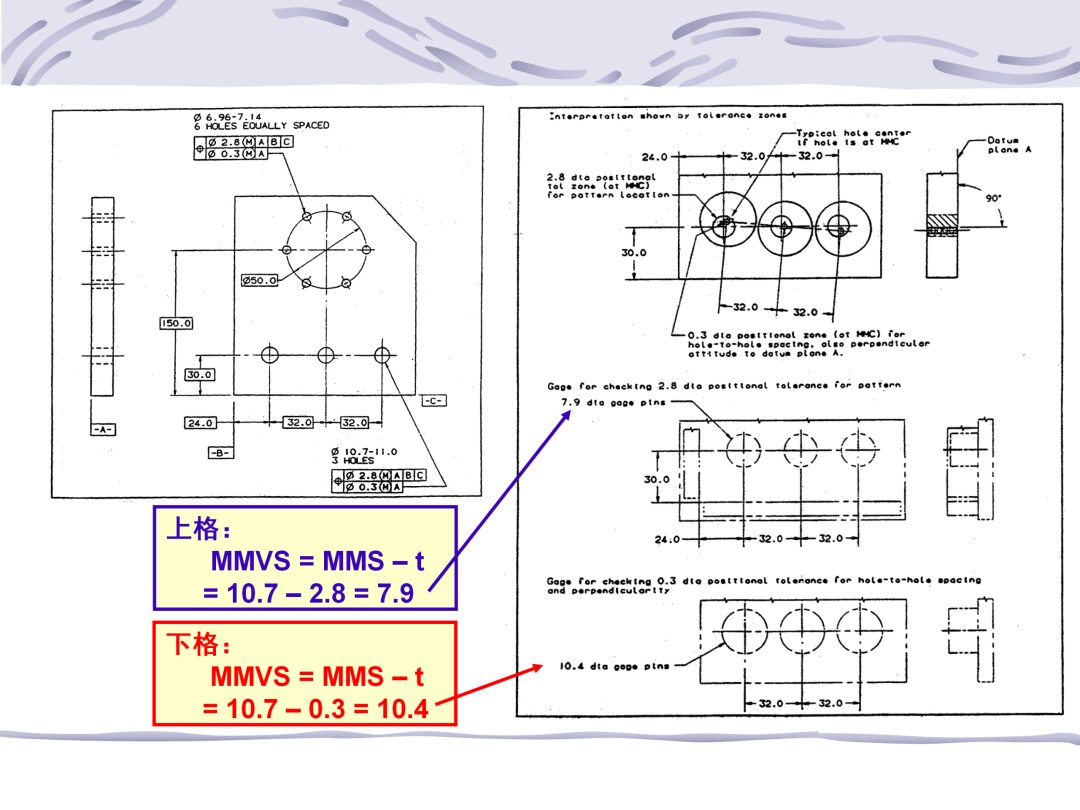

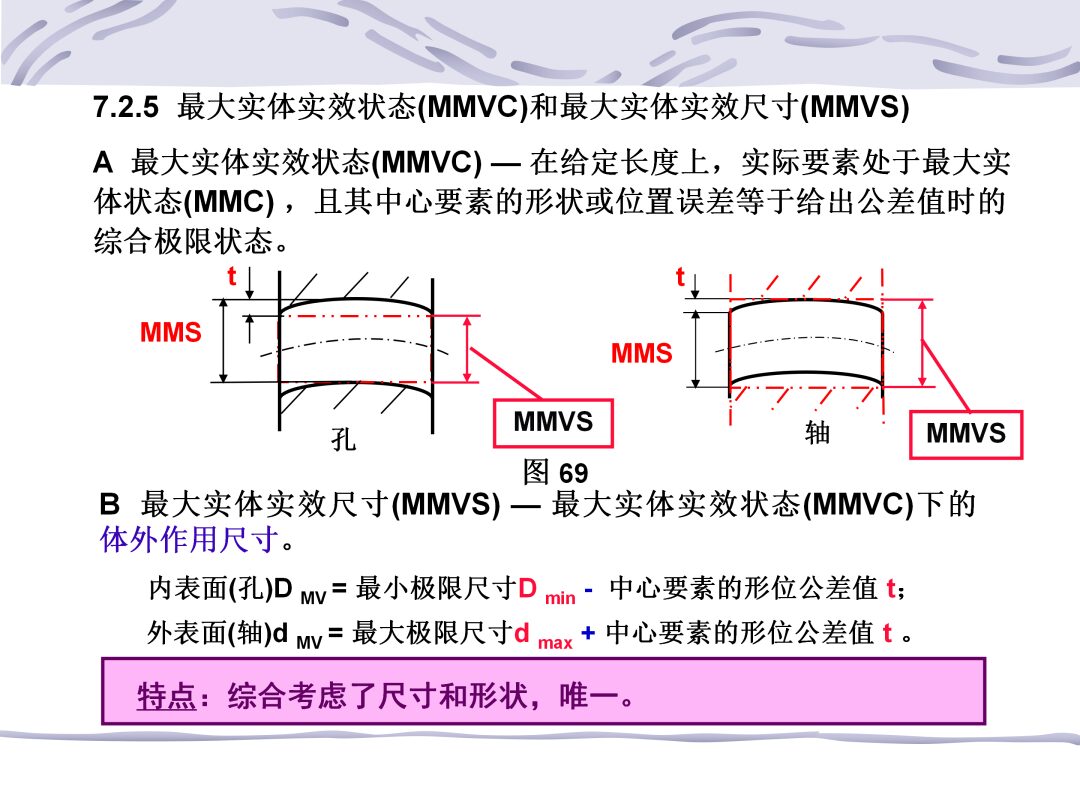

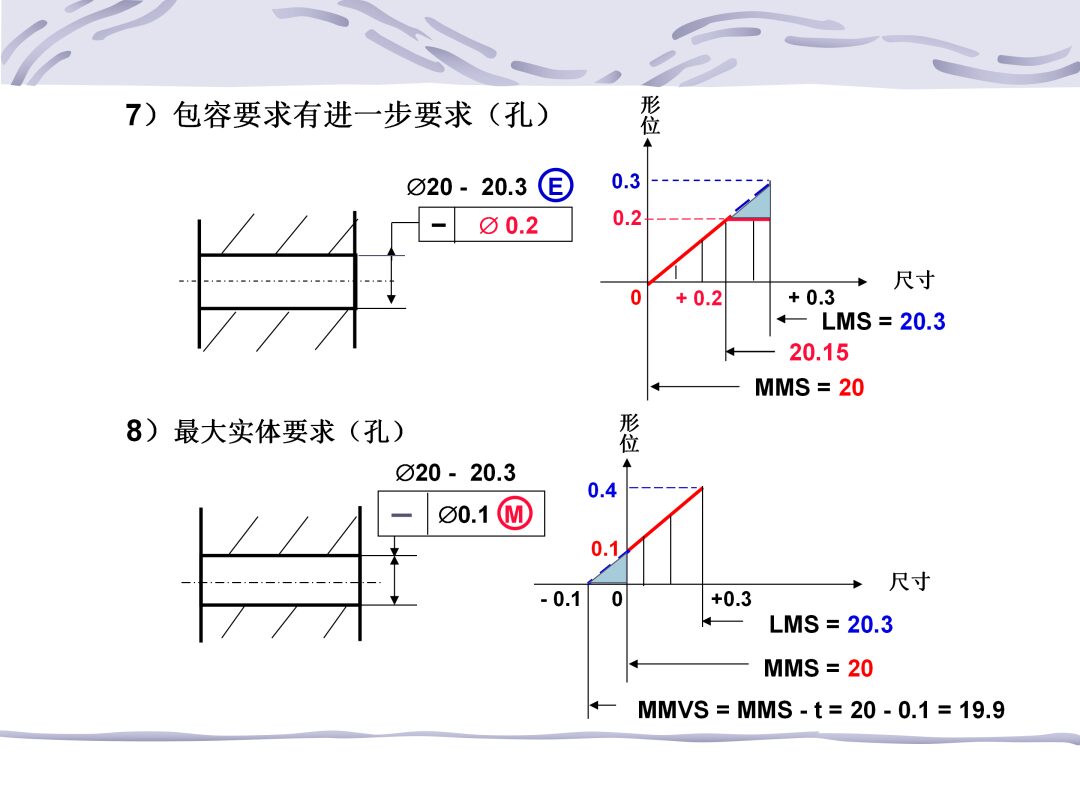

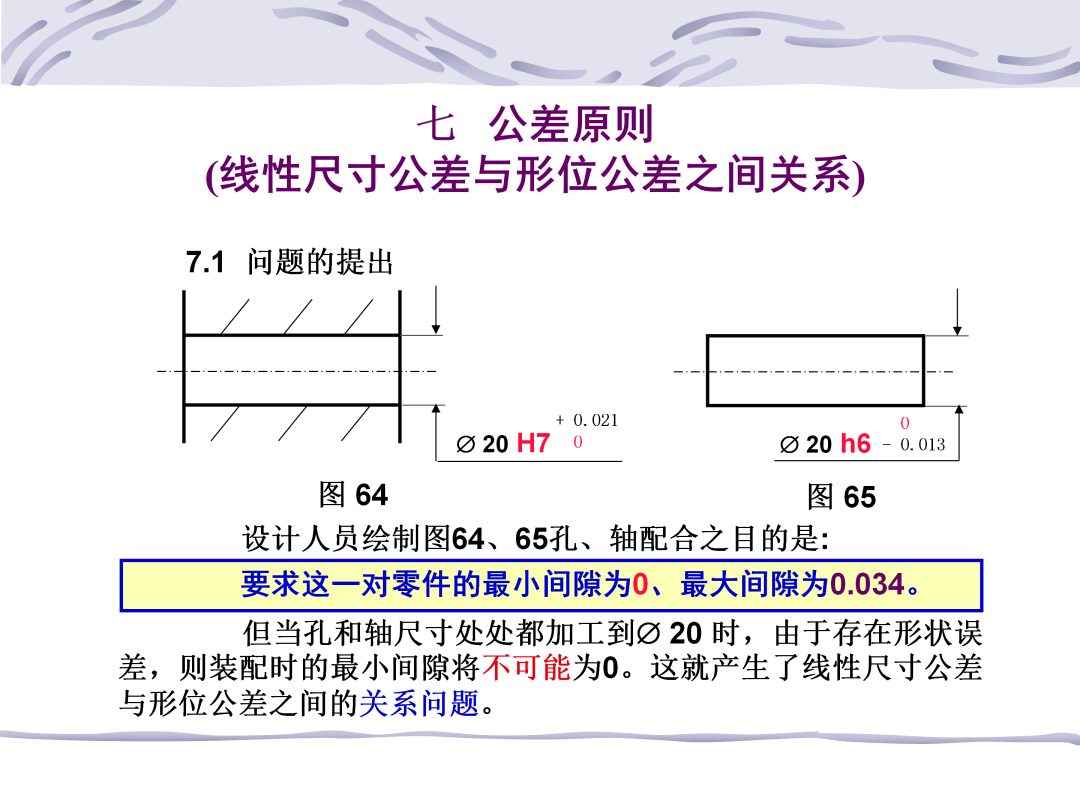

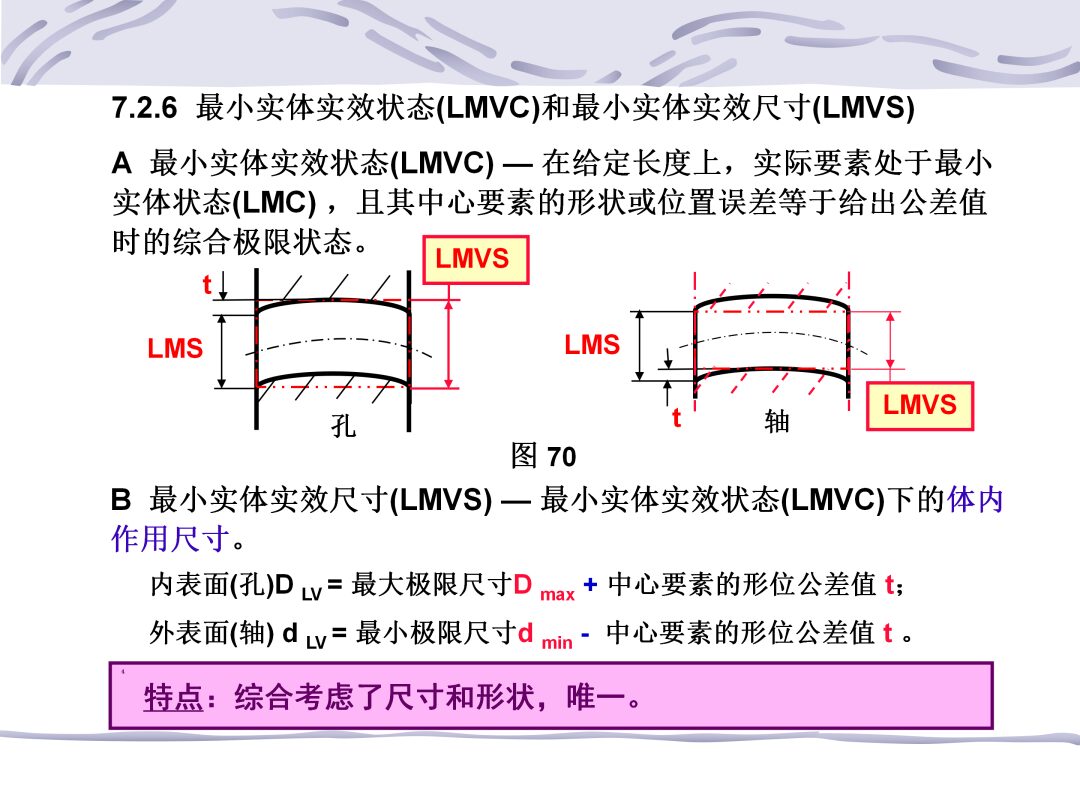

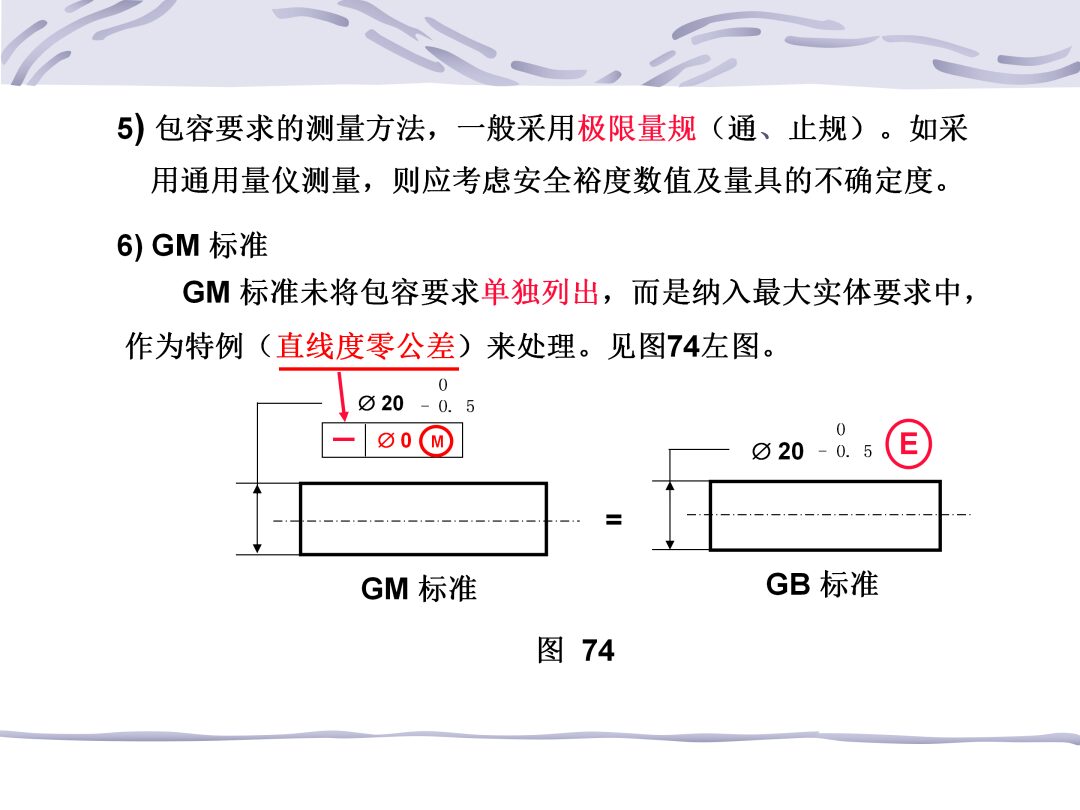

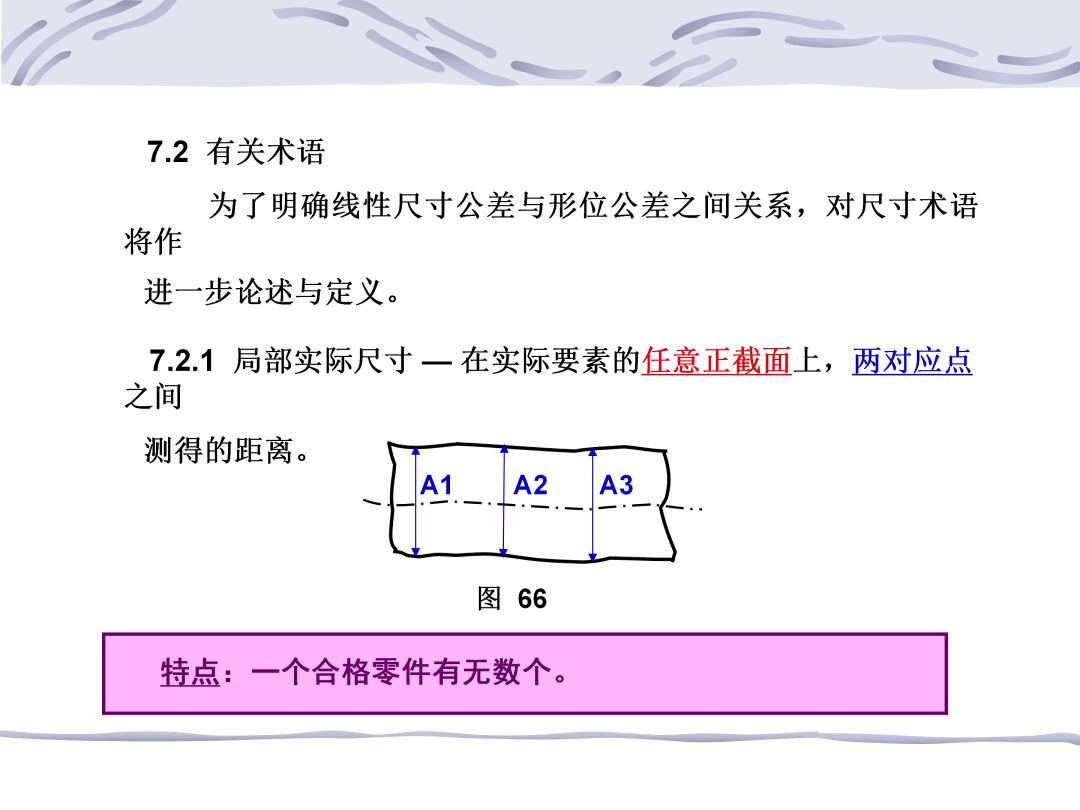

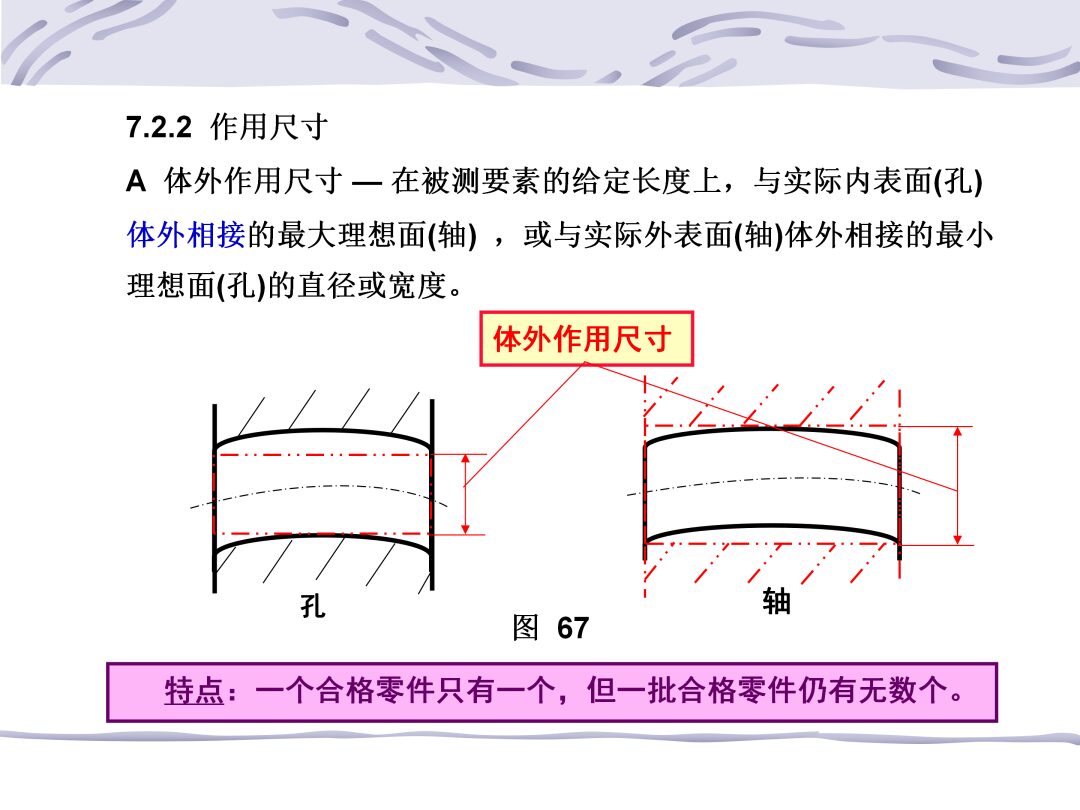

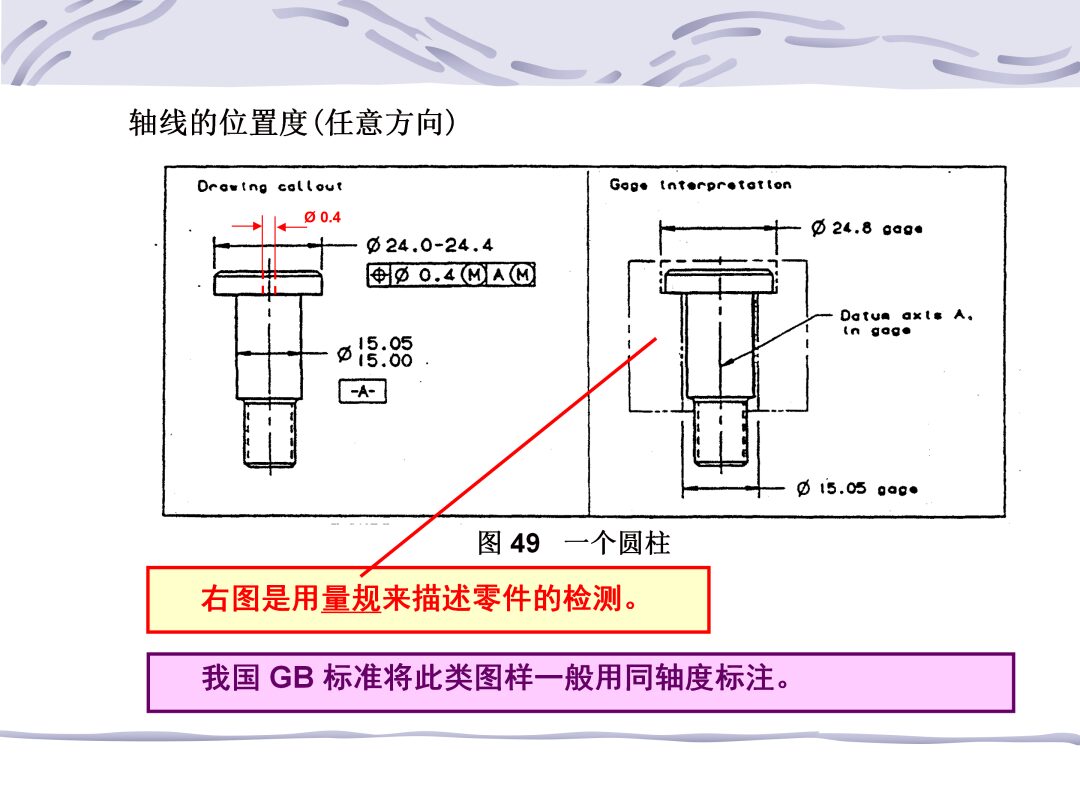

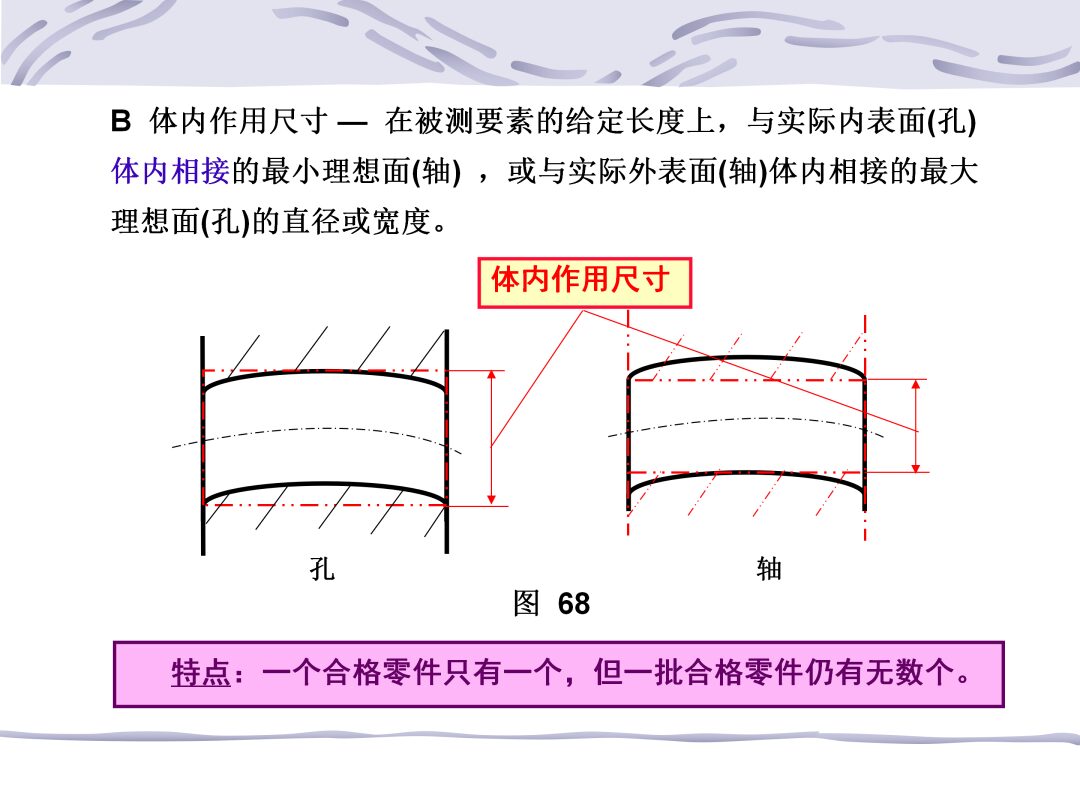

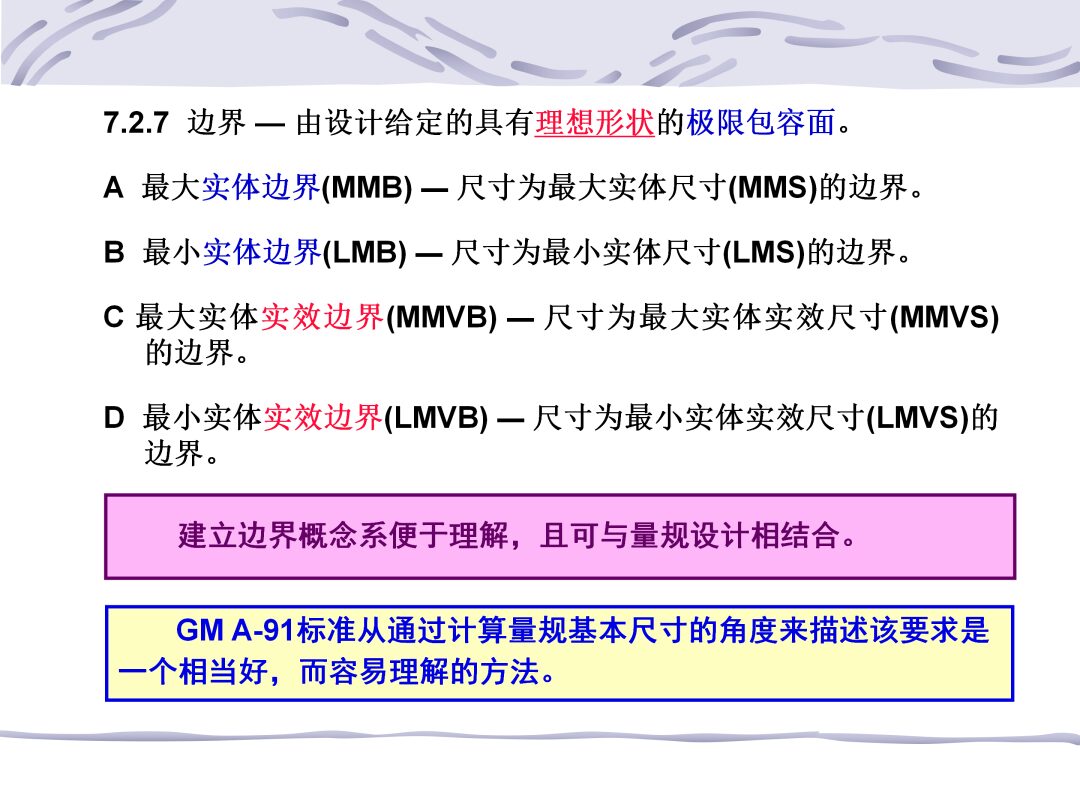

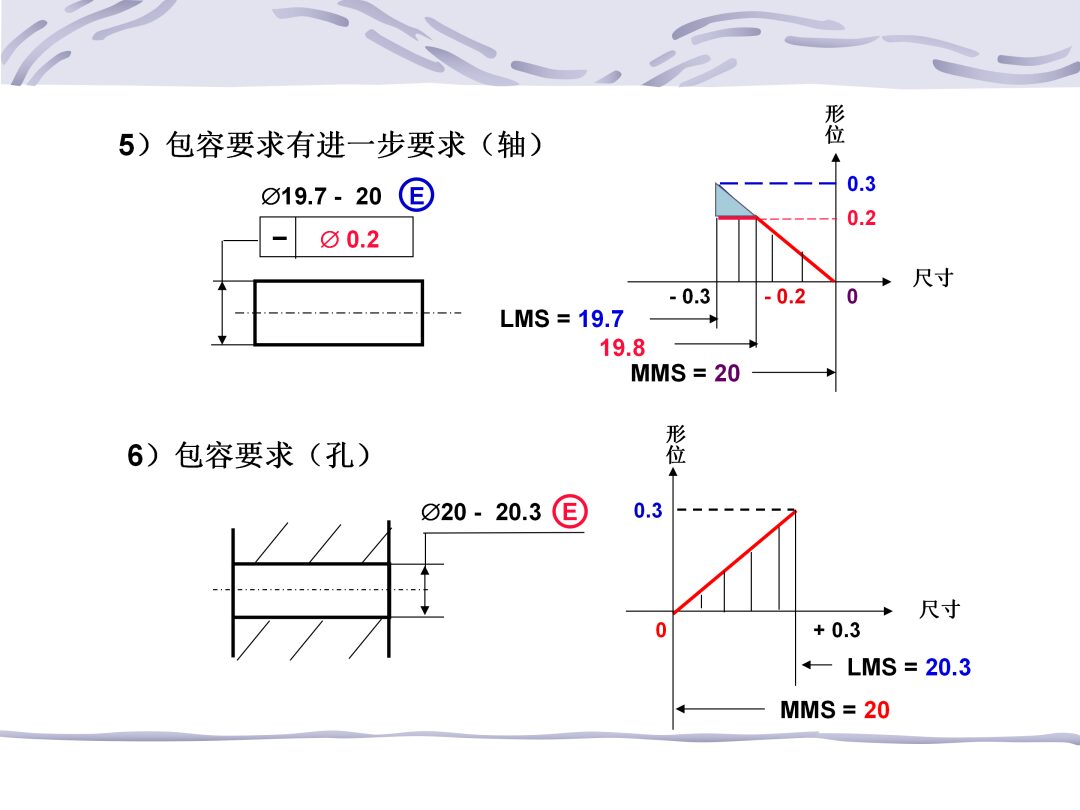

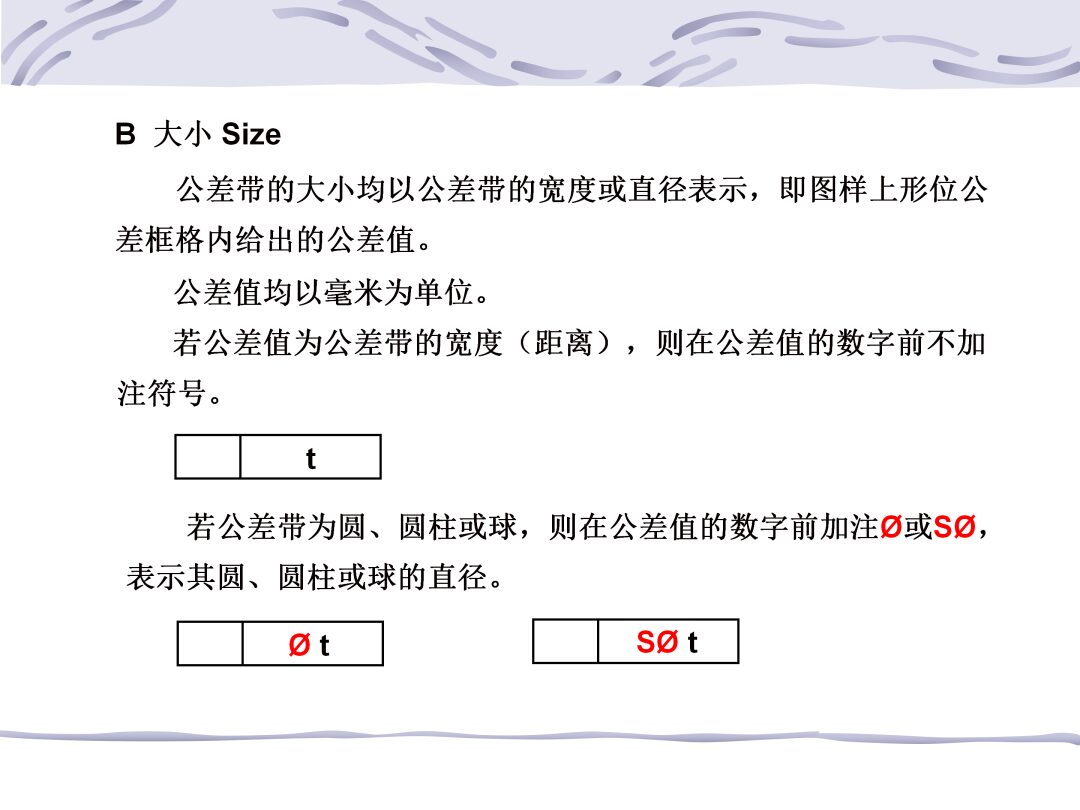

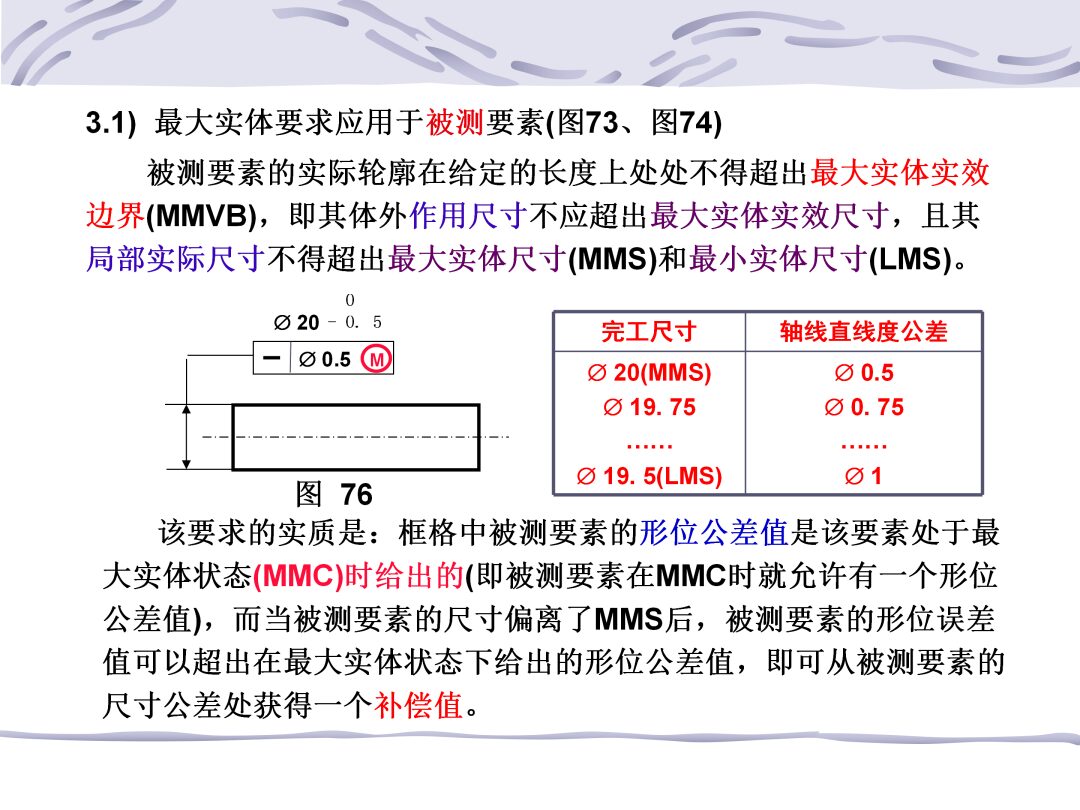

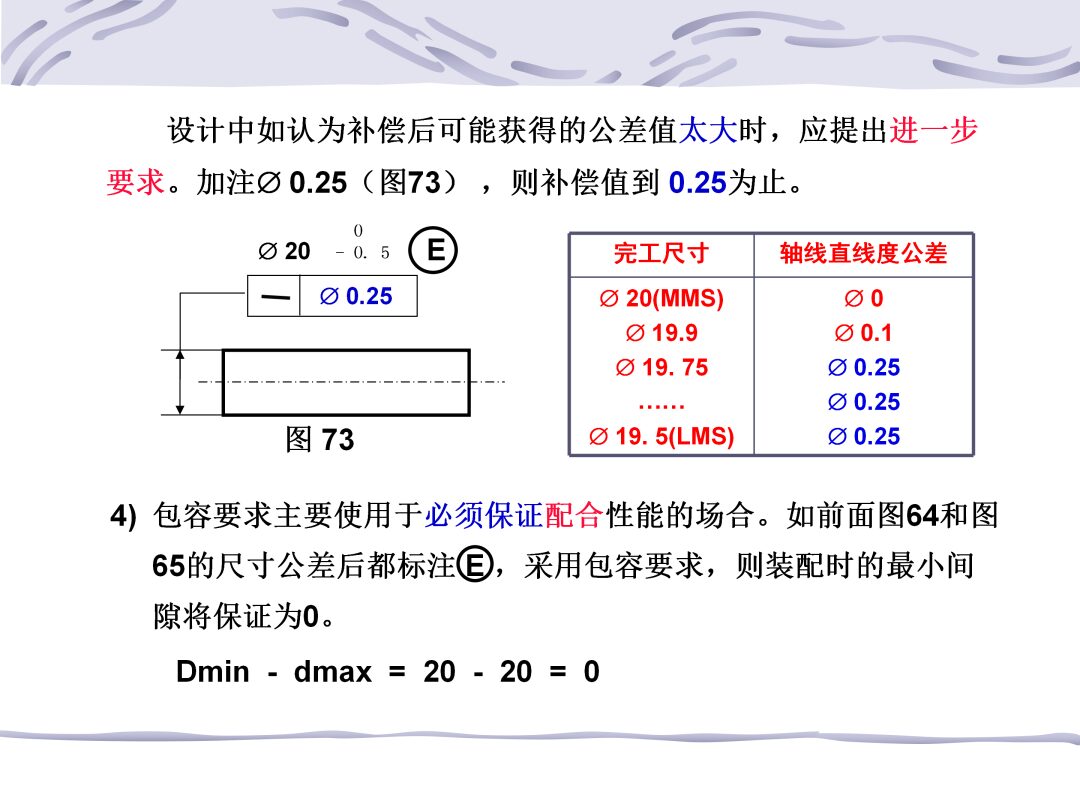

举个简单例子： 图纸上一个孔标注了位置度 Φ0.1，相对于基准 A、B。这个意思不是说孔径可以差 0.1，也不是说孔边缘可以随便偏 0.1，而是说： 这个孔的中心轴线，必须落在一个直径为 0.1mm 的圆柱形公差带里。 如果是薄板上的孔，也可以先简单理解为：孔中心点要落在一个直径 0.1mm 的圆形区域内。 这就是位置度和普通尺寸公差最大的区别。尺寸公差控制的是“大小”，位置度控制的是“位置”。 比如孔径 Φ10±0.1，说明孔可以在 9.9 到 10.1 之间变化。但孔径合格，不代表孔的位置合格。孔打得再准，如果中心偏了，装配一样会出问题。 所以位置度主要解决的是：东西做出来了，但它是不是在该在的位置上。

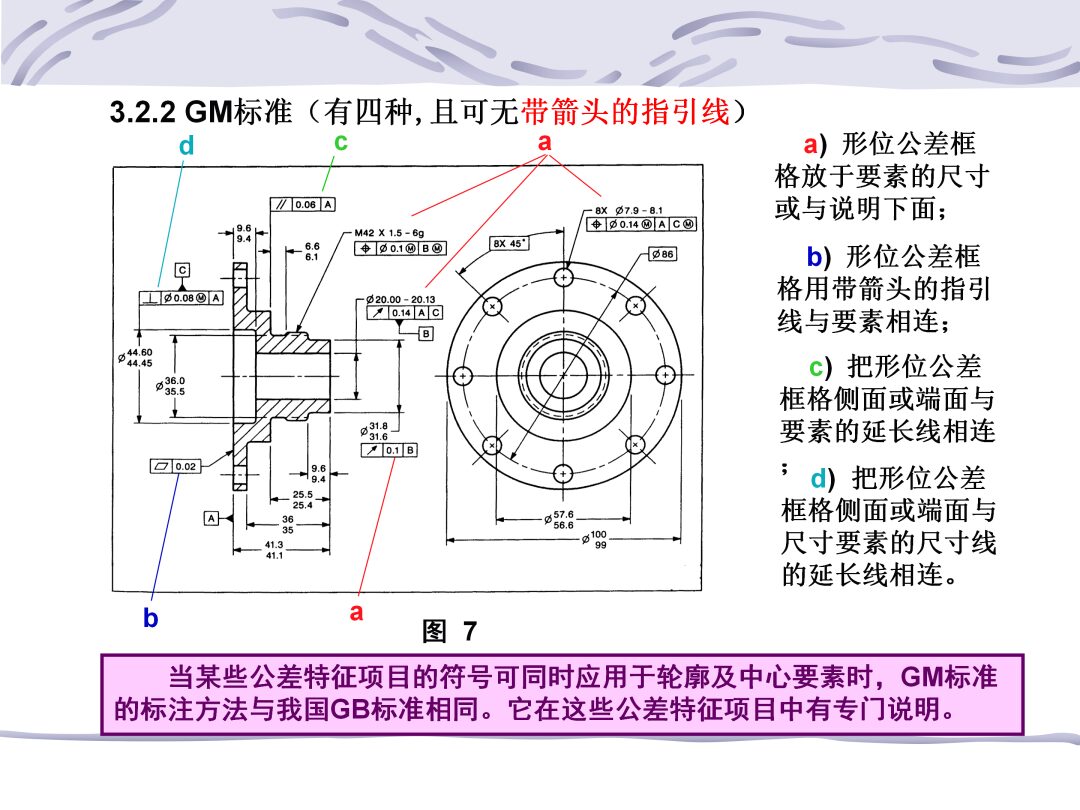

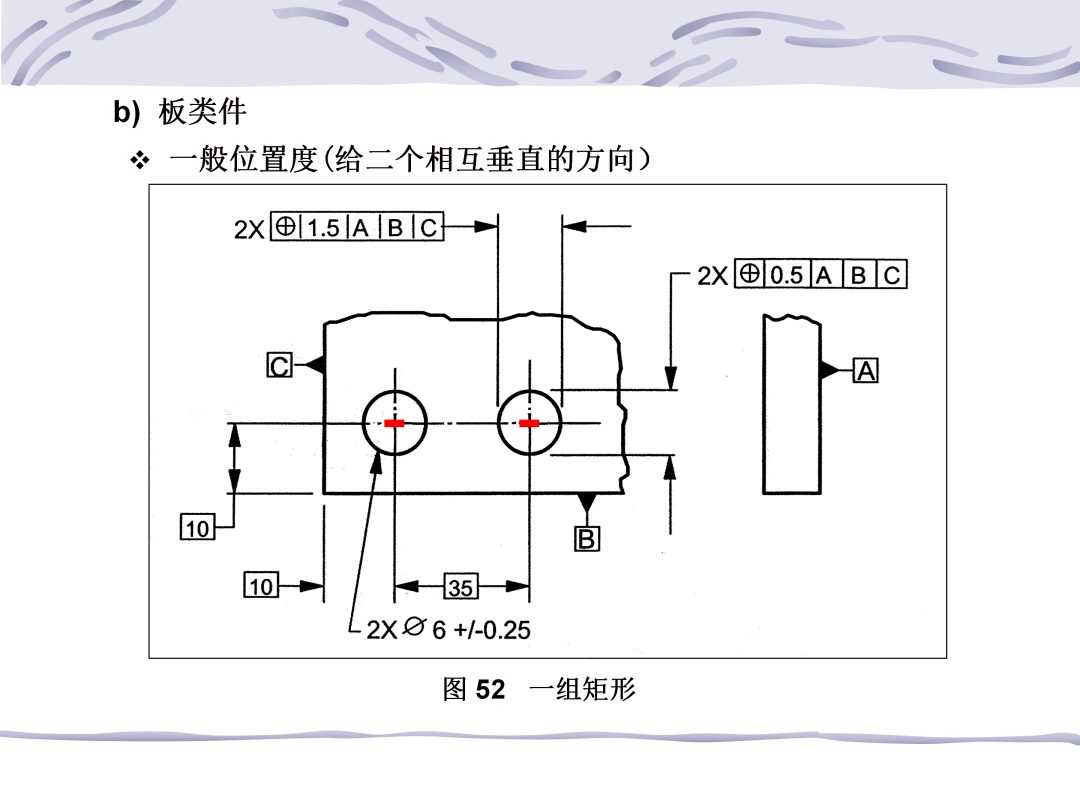

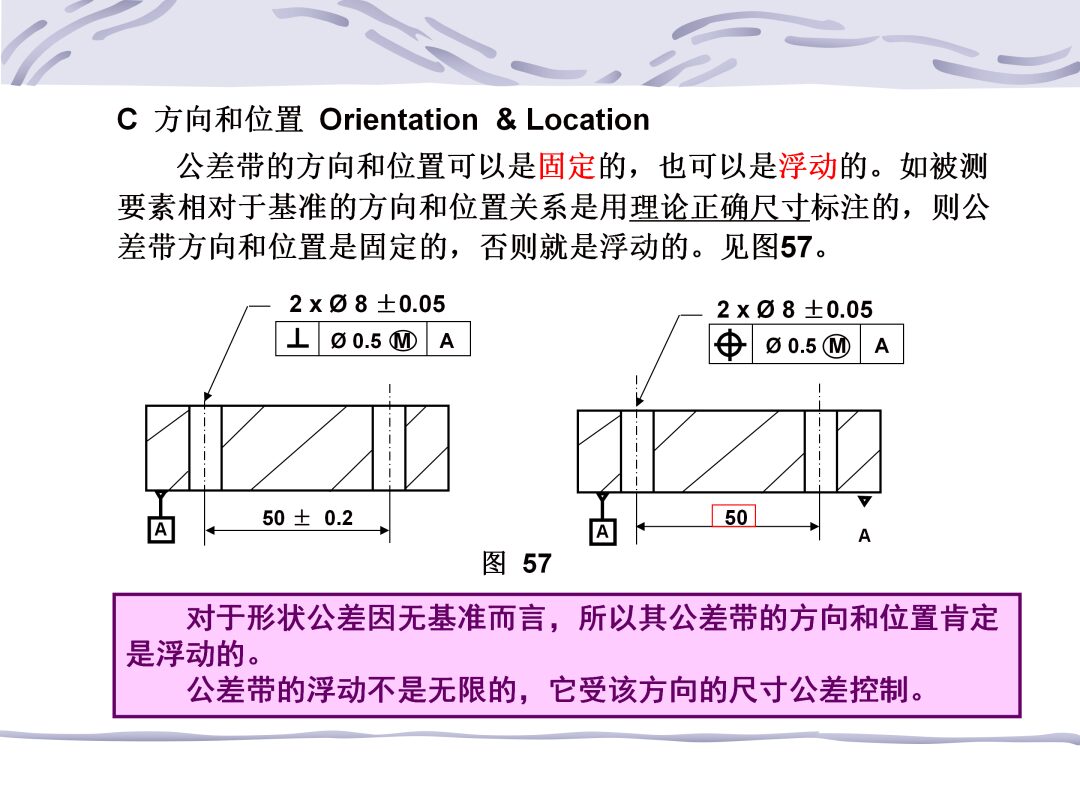

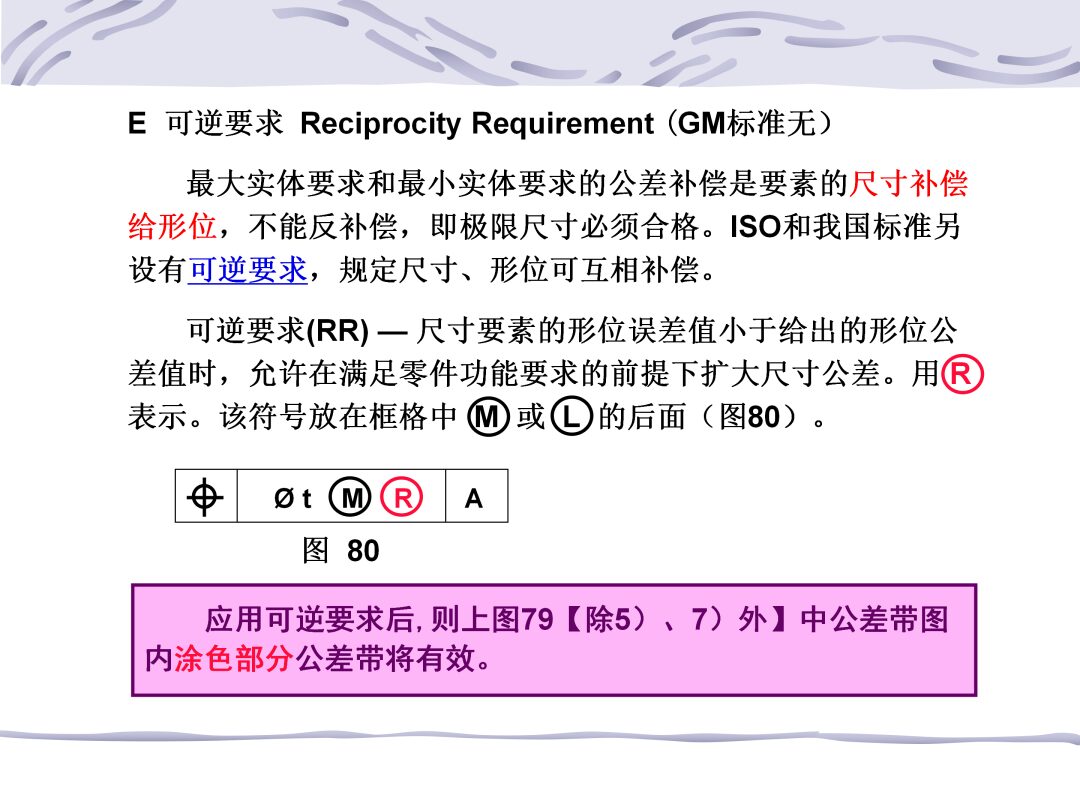

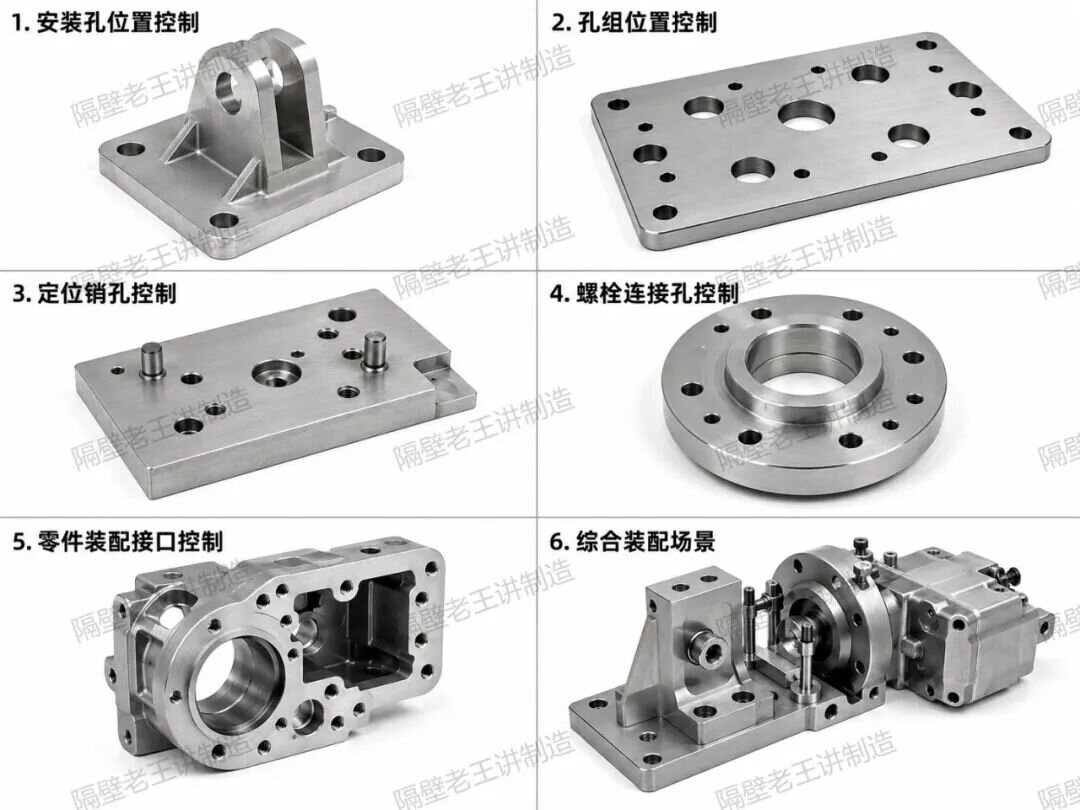

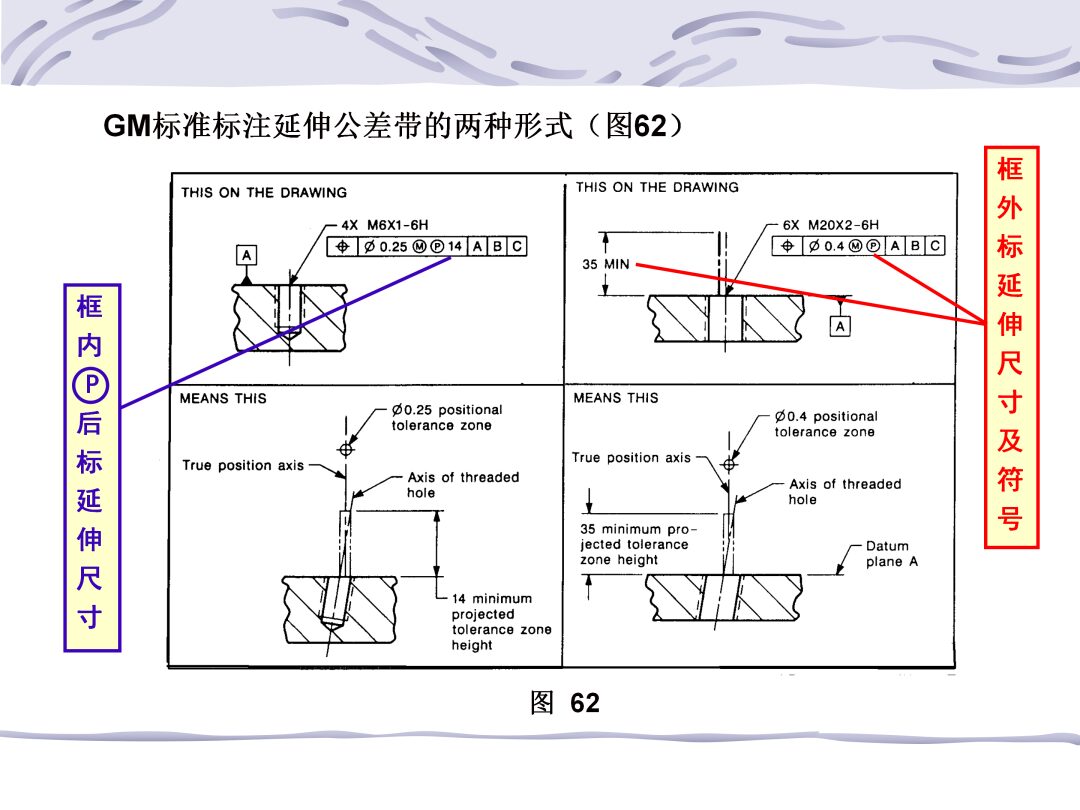

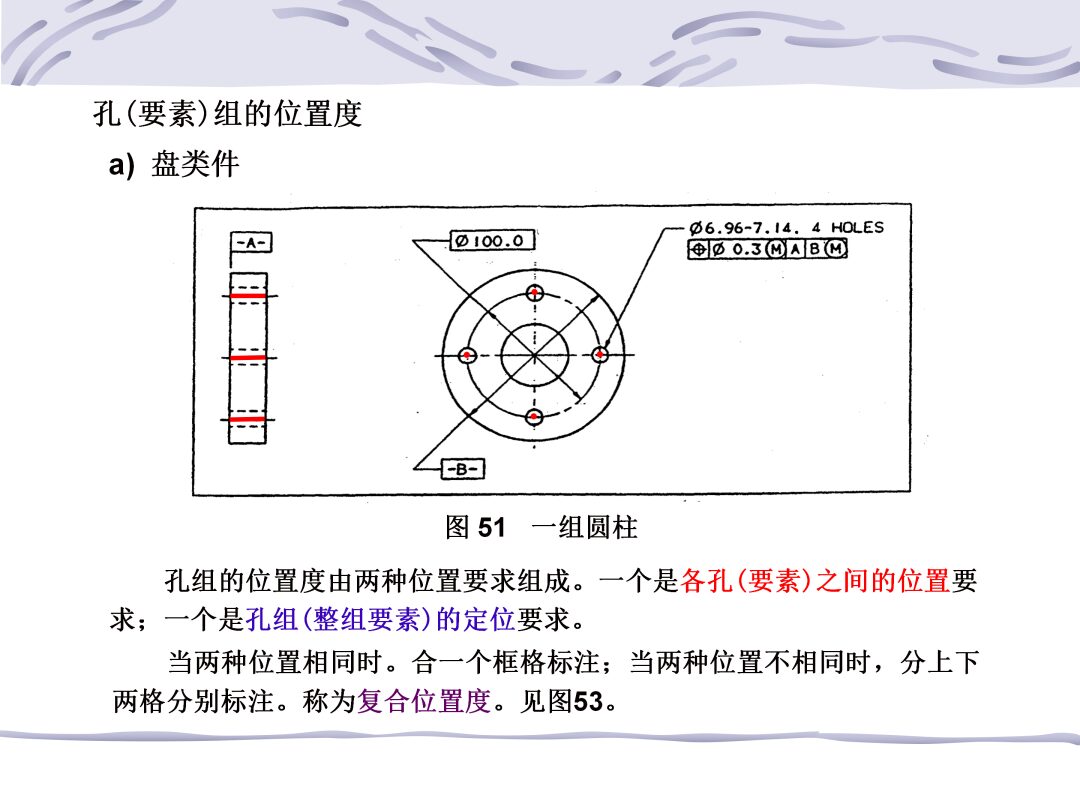

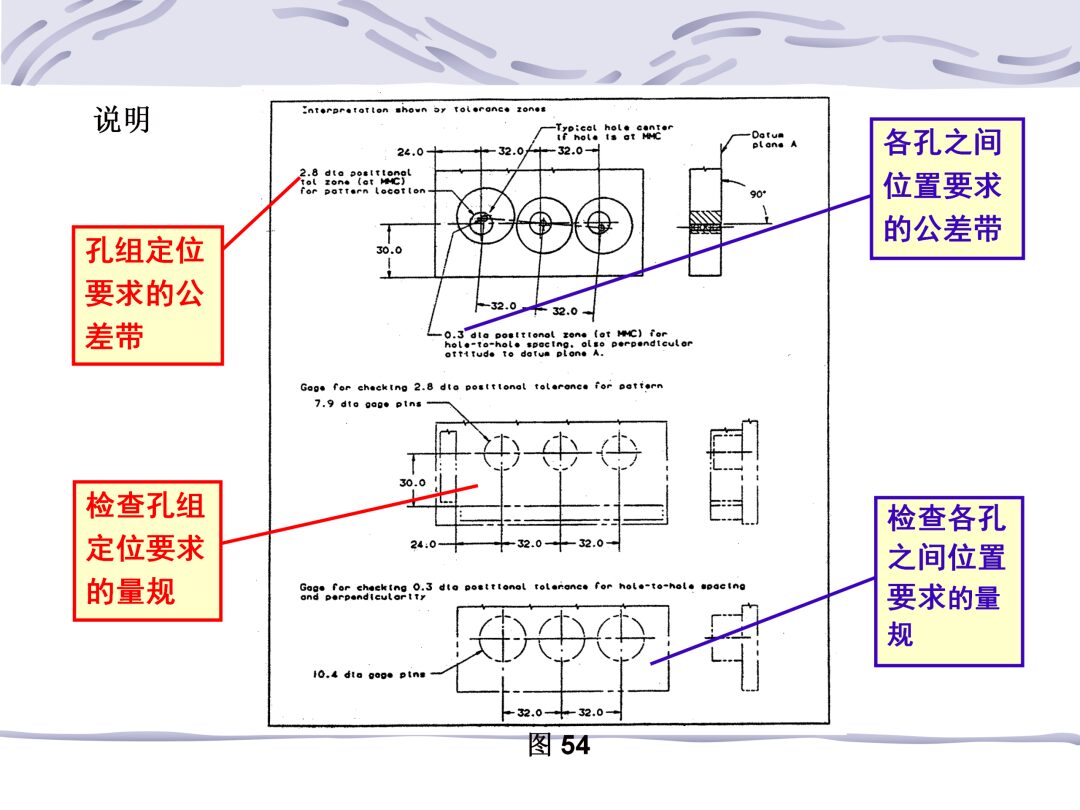

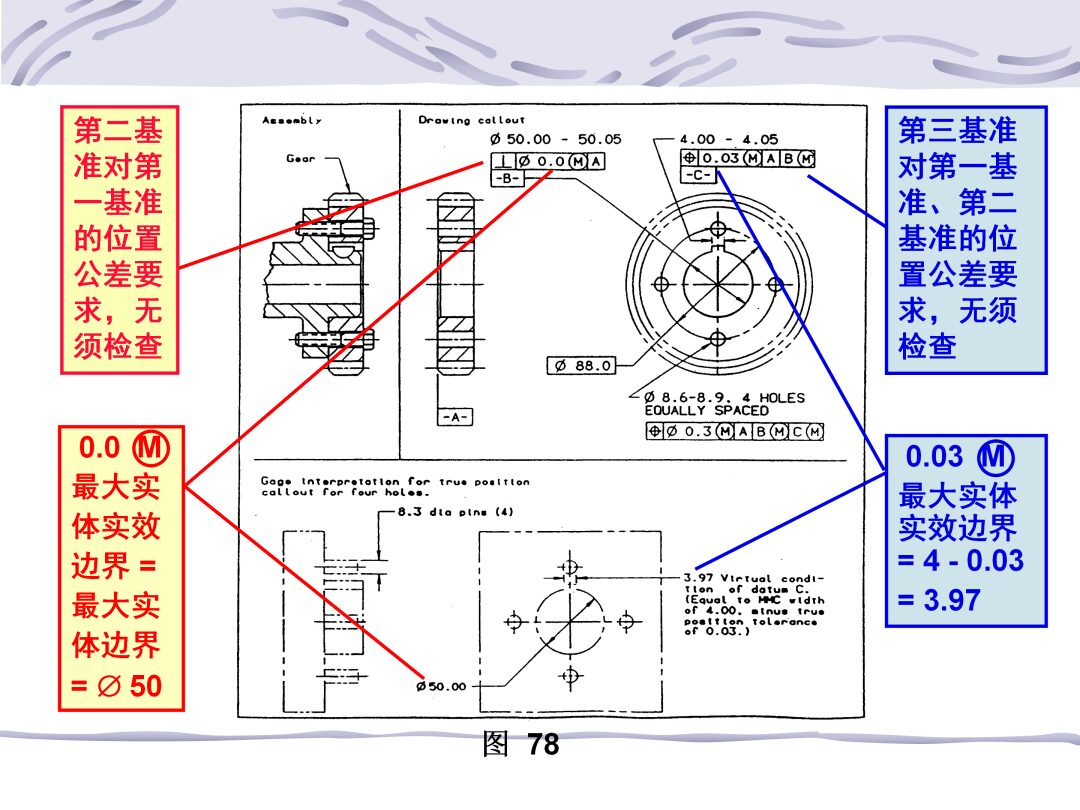

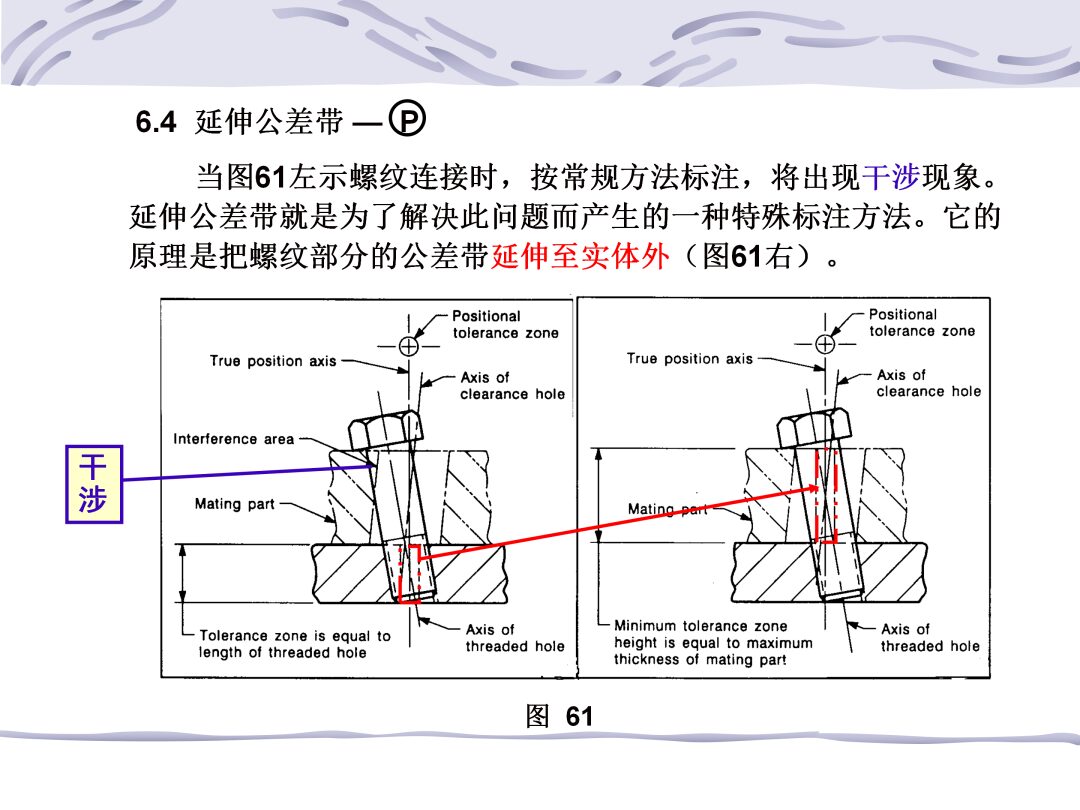

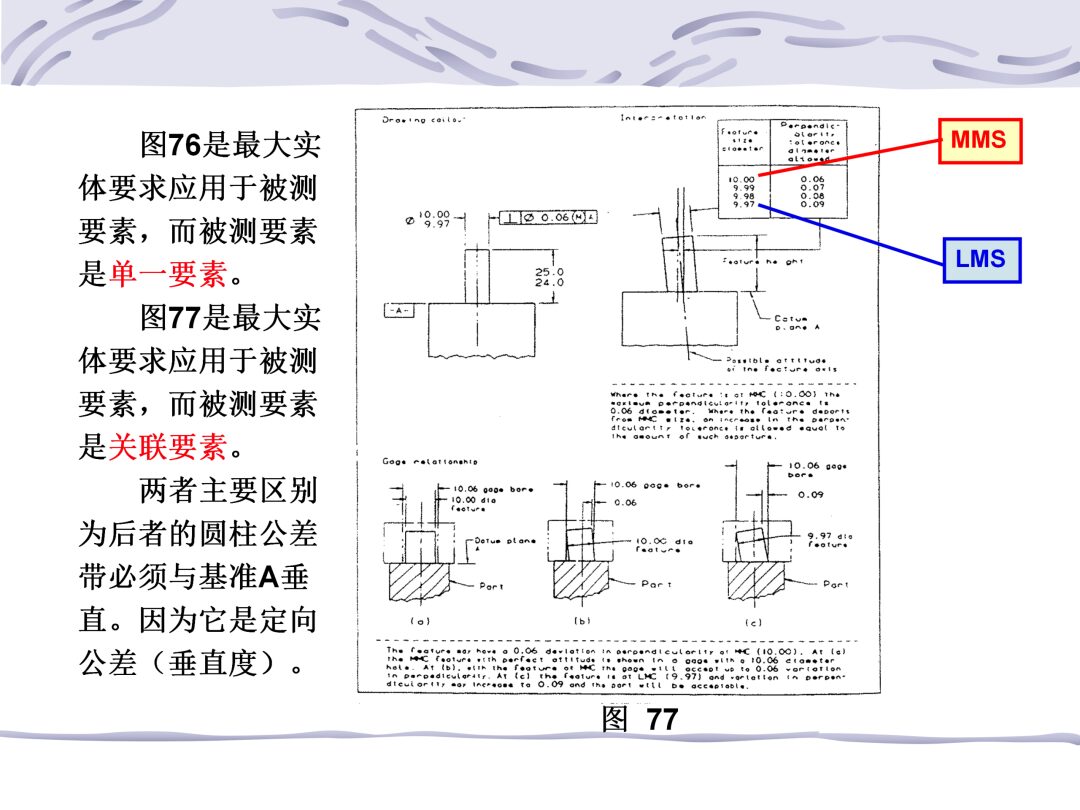

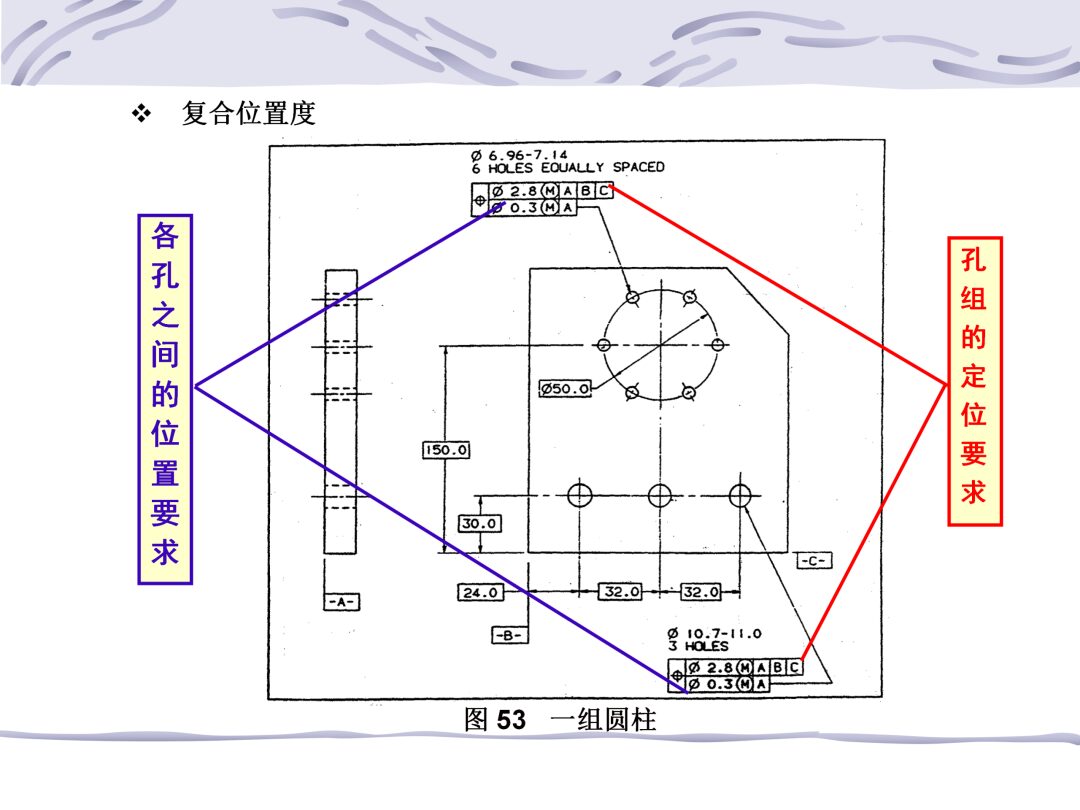

  在实际工作中，位置度常用于这些场景：安装孔位置控制、孔组位置控制、定位销孔控制、螺栓连接孔控制、零件装配接口控制。 如果产品对装配有要求，位置度往往比单纯的线性尺寸更重要。

三、同轴度：控制两条轴线是不是在同一条线上

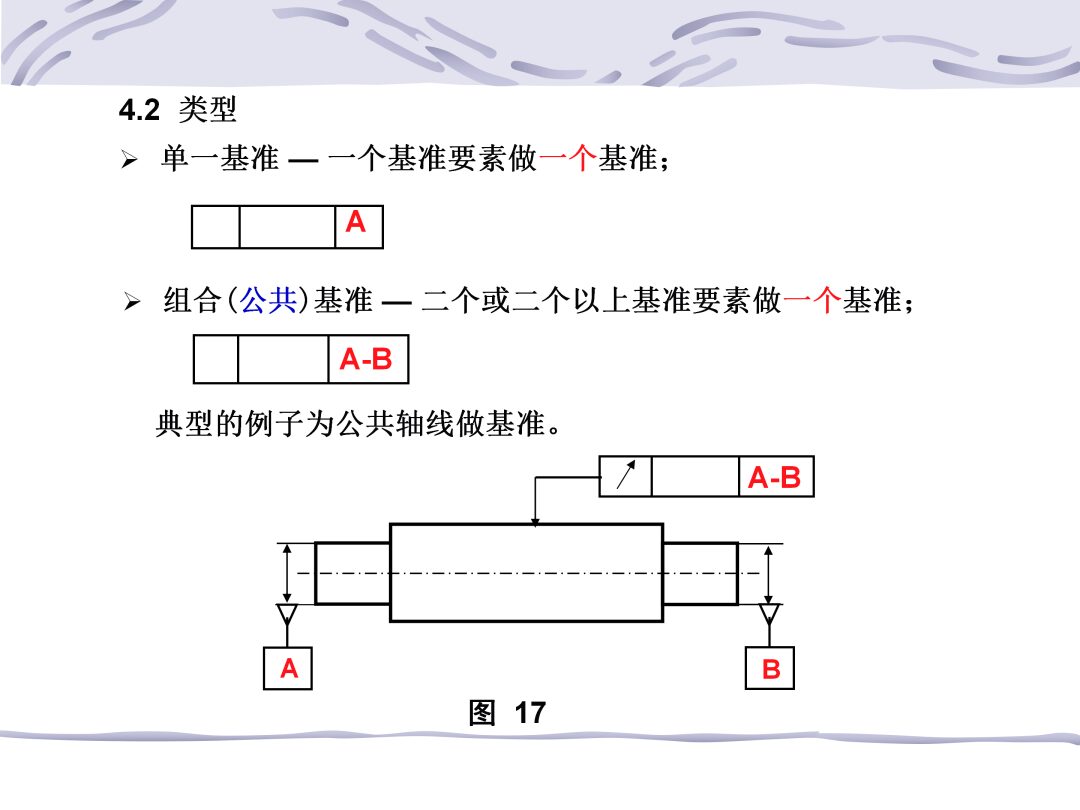

同轴度经常出现在轴类、套类、阶梯轴、孔轴配合零件上。 它控制的是：被测轴线相对于基准轴线，是否保持在同一条直线上。

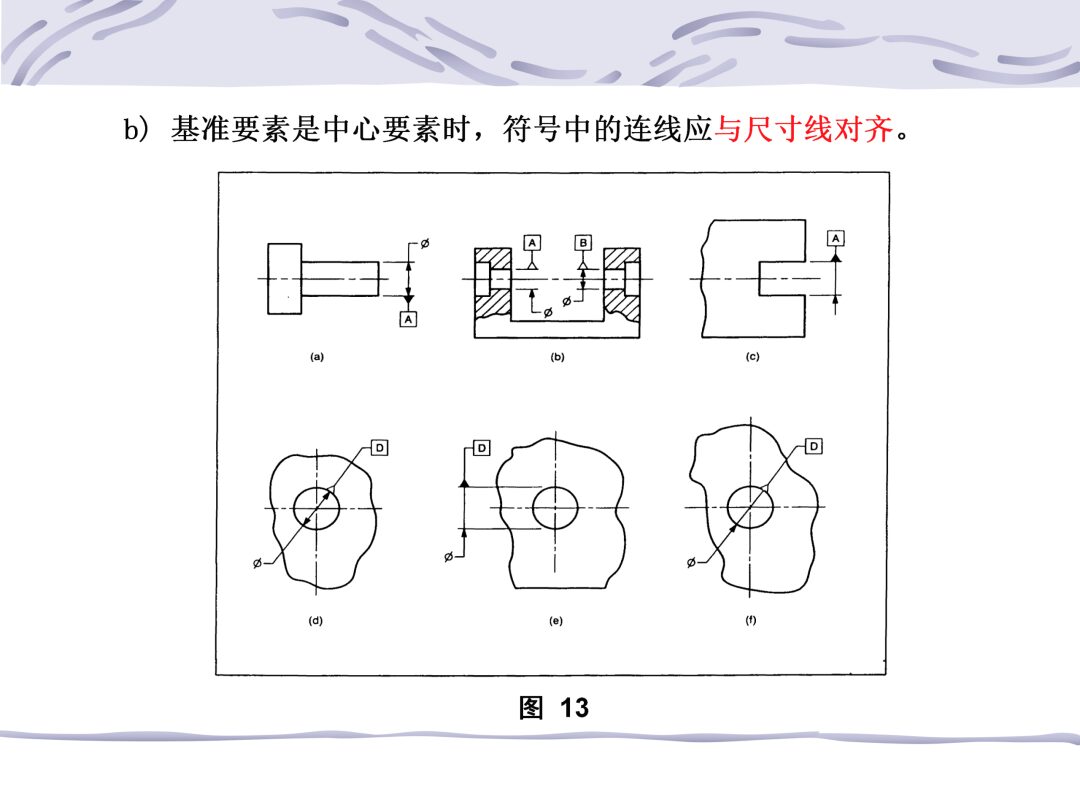

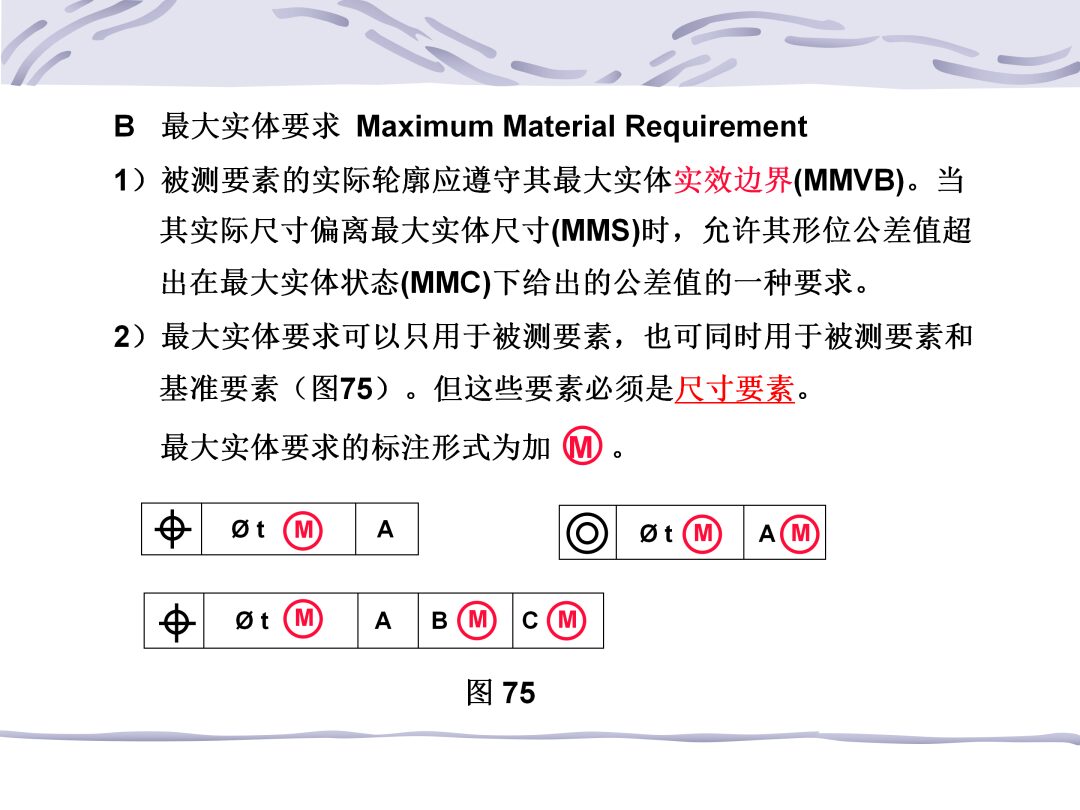

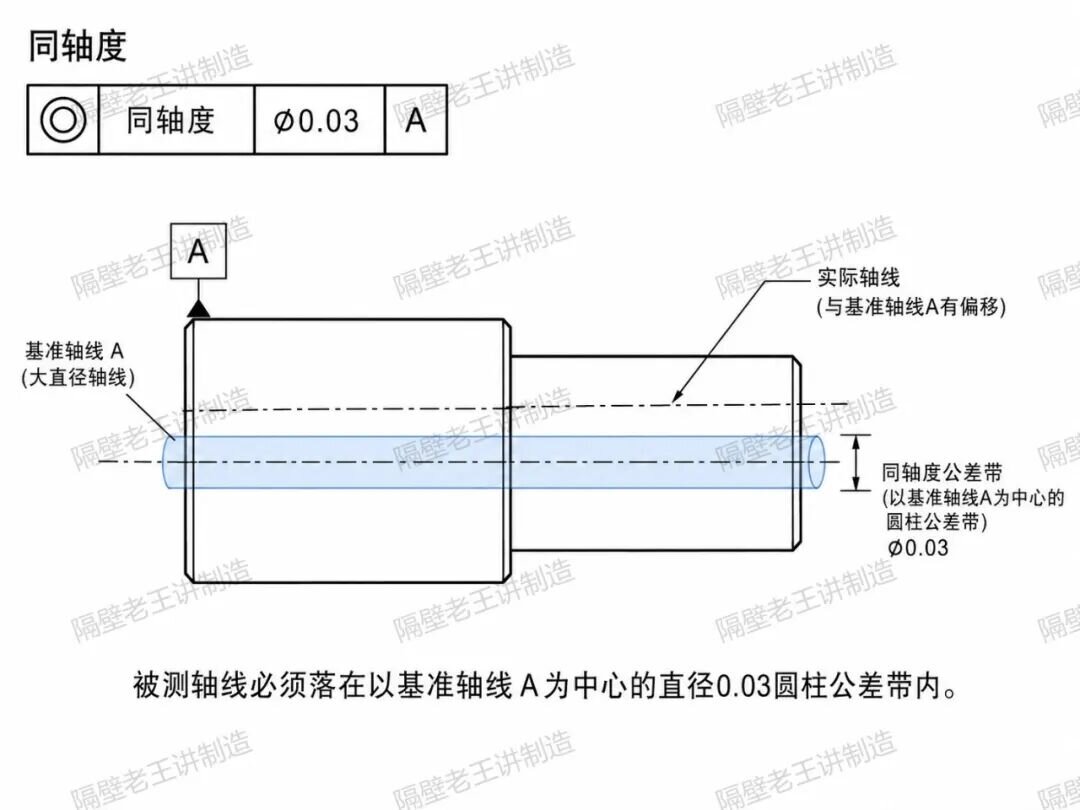

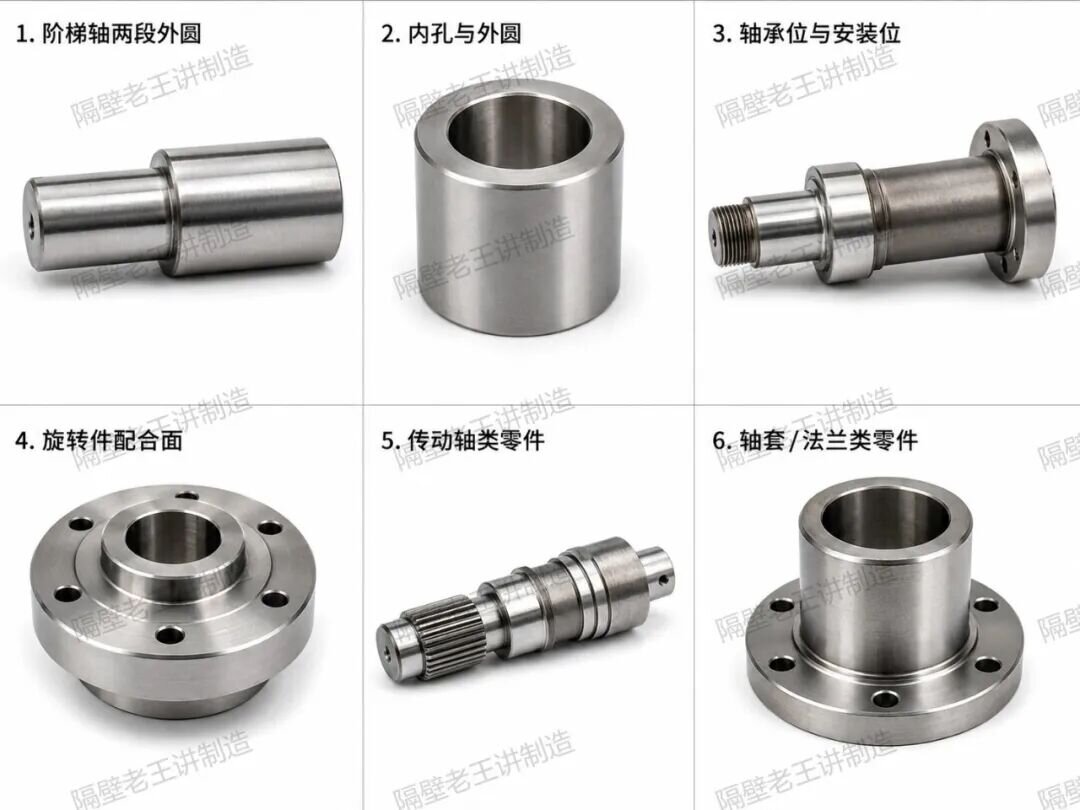

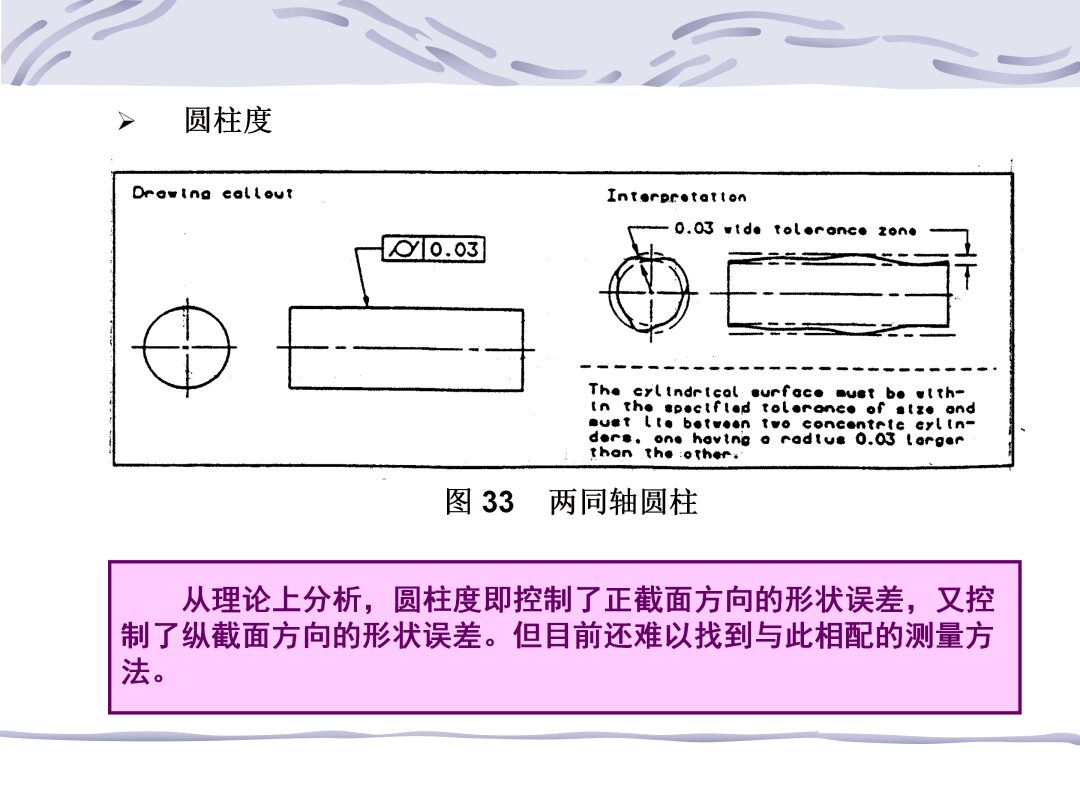

比如一个阶梯轴，大轴作为基准 A，小轴标注同轴度 Φ0.03 A。这个意思是：小轴的实际轴线，必须落在一个以基准轴线 A 为中心、直径 0.03mm 的圆柱形公差带内。 注意，这里控制的不是外圆表面某一点，而是被测圆柱的中心轴线。 很多新人会把同轴度理解成“两个圆看起来是不是对齐”，这只是表面现象。真正判断时，要看的是轴线关系，而不是单纯看外形轮廓。 同轴度常见于这些场景：阶梯轴两段外圆、内孔与外圆、轴承位与安装位、旋转件配合面、传动轴类零件。

为什么它重要？ 因为只要轴线不同轴，零件旋转时就可能出现跳动、偏磨、振动、噪声，严重时还会影响寿命。 所以同轴度不是为了图纸好看，而是为了保证旋转、装配和传动关系稳定。

四、同心度：控制中心点是不是和基准中心重合

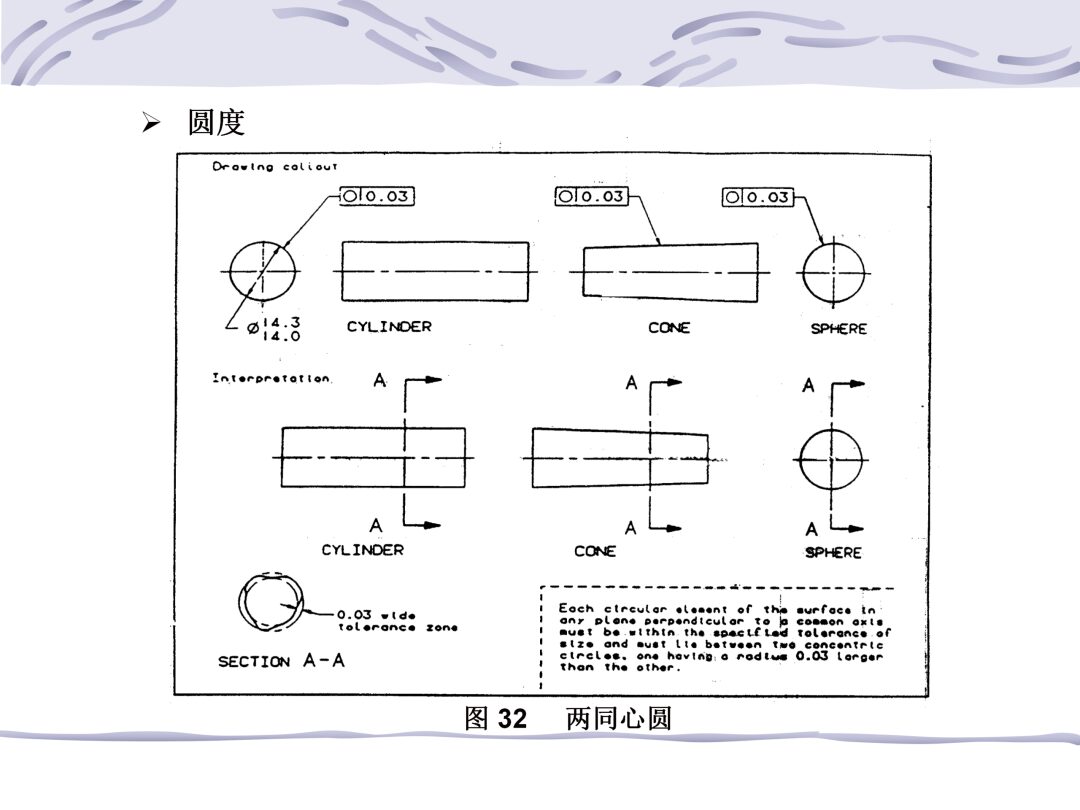

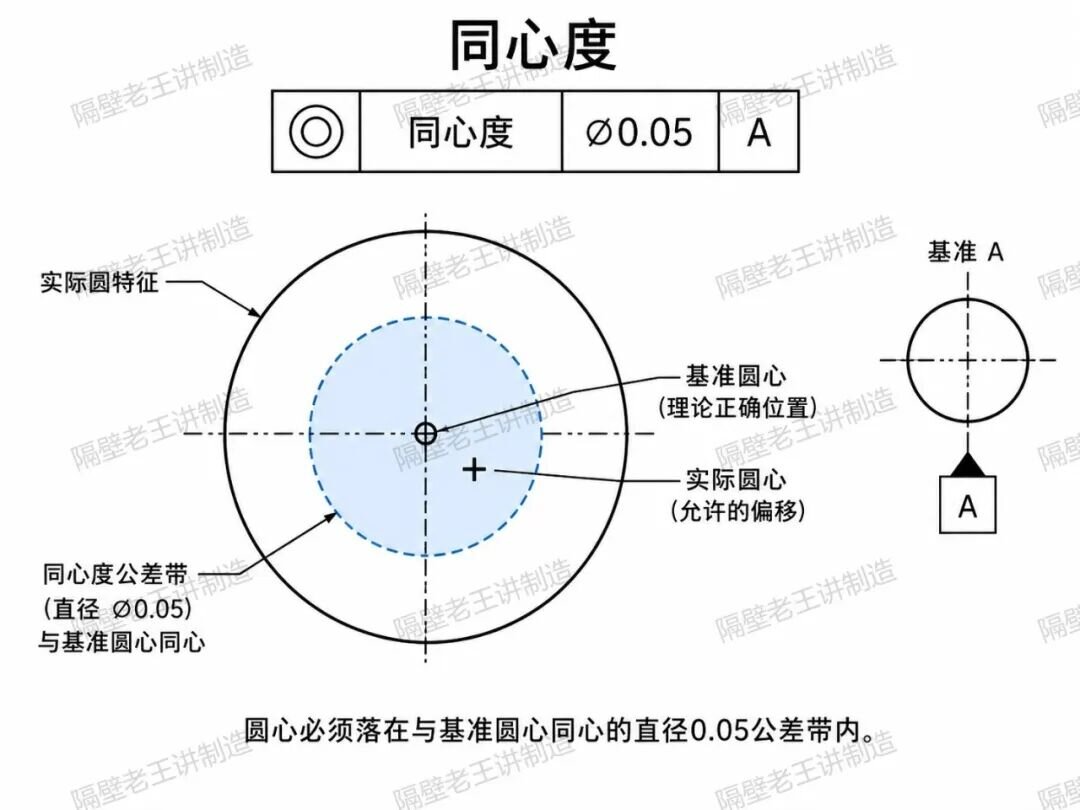

同心度和同轴度很像，所以很多人会把它们混在一起。 简单理解： 同轴度主要看轴线；同心度主要看中心点。 当被测要素是点时，通常称为同心度。比如两个圆的圆心是否一致，一个圆心必须落在以基准圆心为中心的圆形公差带内。 也就是说，同心度强调的是中心点之间的重合程度。

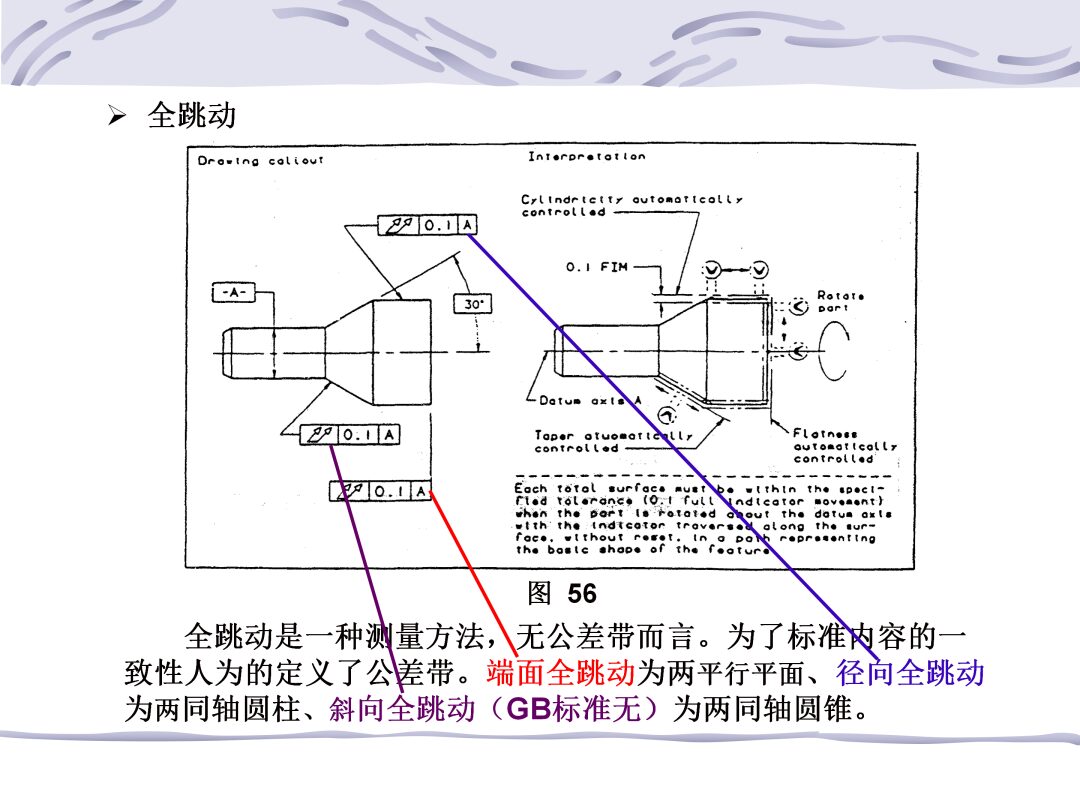

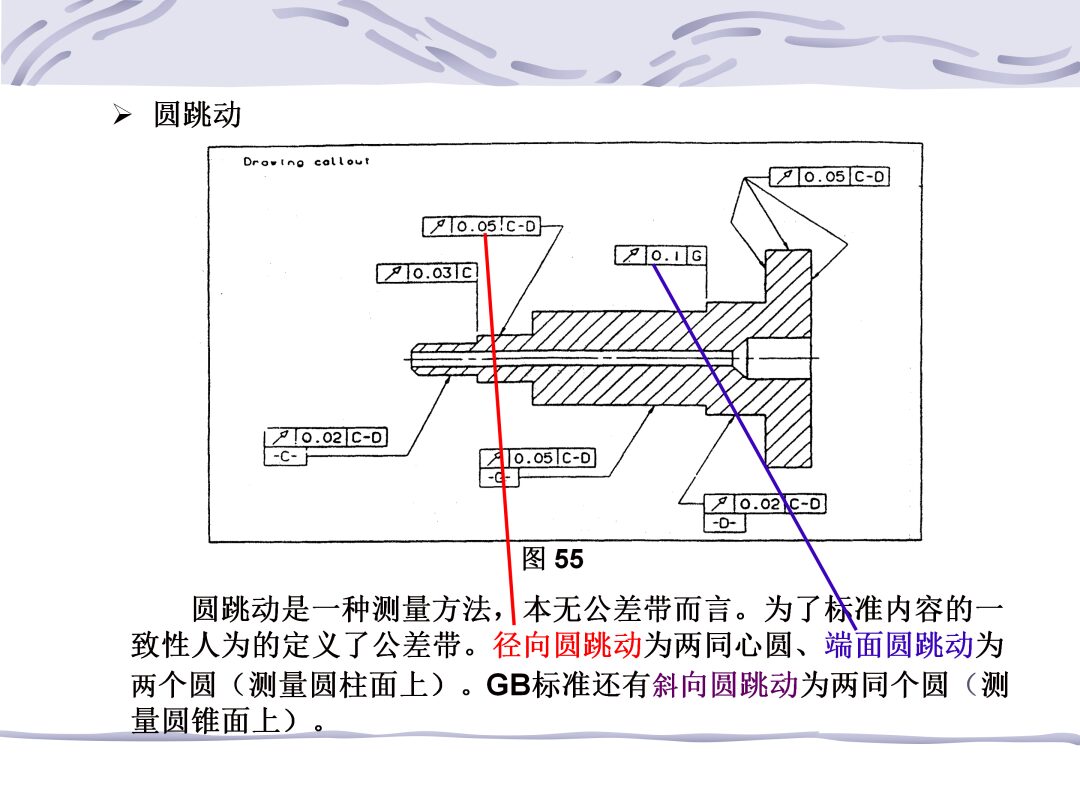

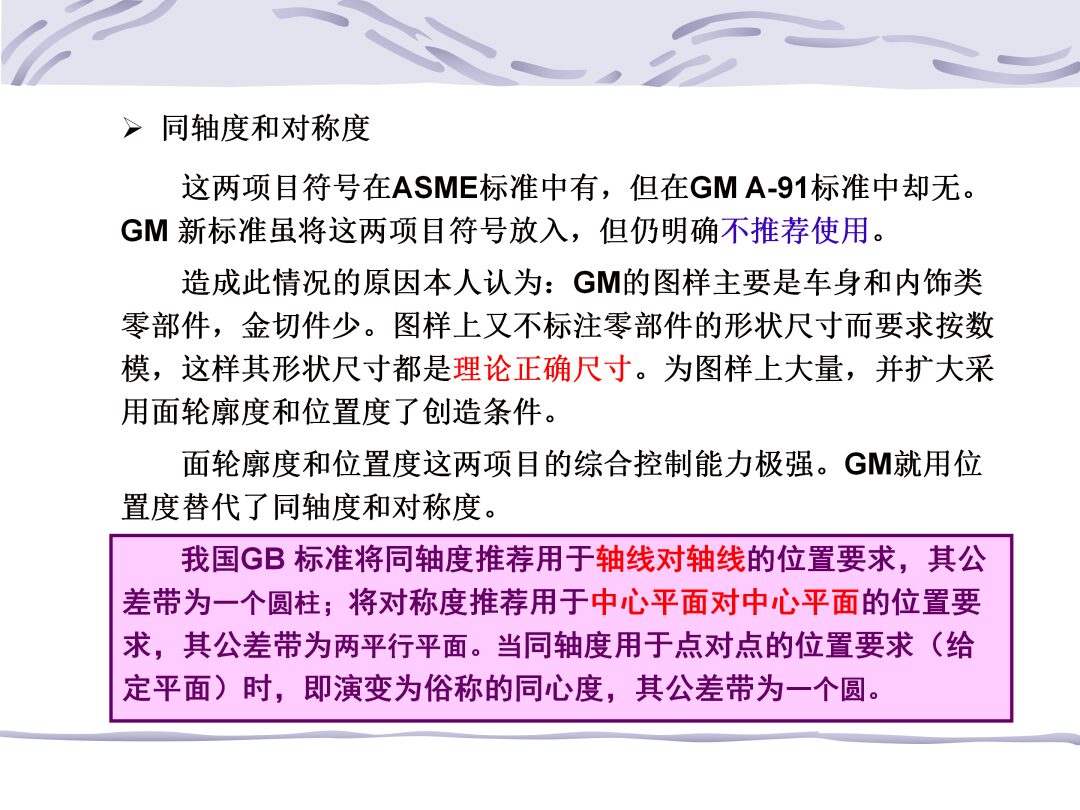

比如一个圆形零件上有内外圆，要求内圆圆心和外圆圆心保持一致，就可能涉及同心度的概念。 要注意一个问题：很多时候我们口头上说“同心”，图纸上不一定真的用同心度来标。因为同心度检测难度较高，评价也相对复杂。在很多装配和旋转控制场景中，实际更常用位置度、圆跳动或全跳动来替代。 所以现场看到“同心”这个词，要多问一句：图纸真正要求的是同心度，还是只是希望装配时看起来居中、旋转时跳动小？ 如果是旋转性能，往往不能只盯同心度，还要看跳动要求。

五、对称度：控制中心面有没有居中

对称度控制的是中心面、中心线或轴线相对于基准中心平面的对称状态。 最典型的例子就是槽。

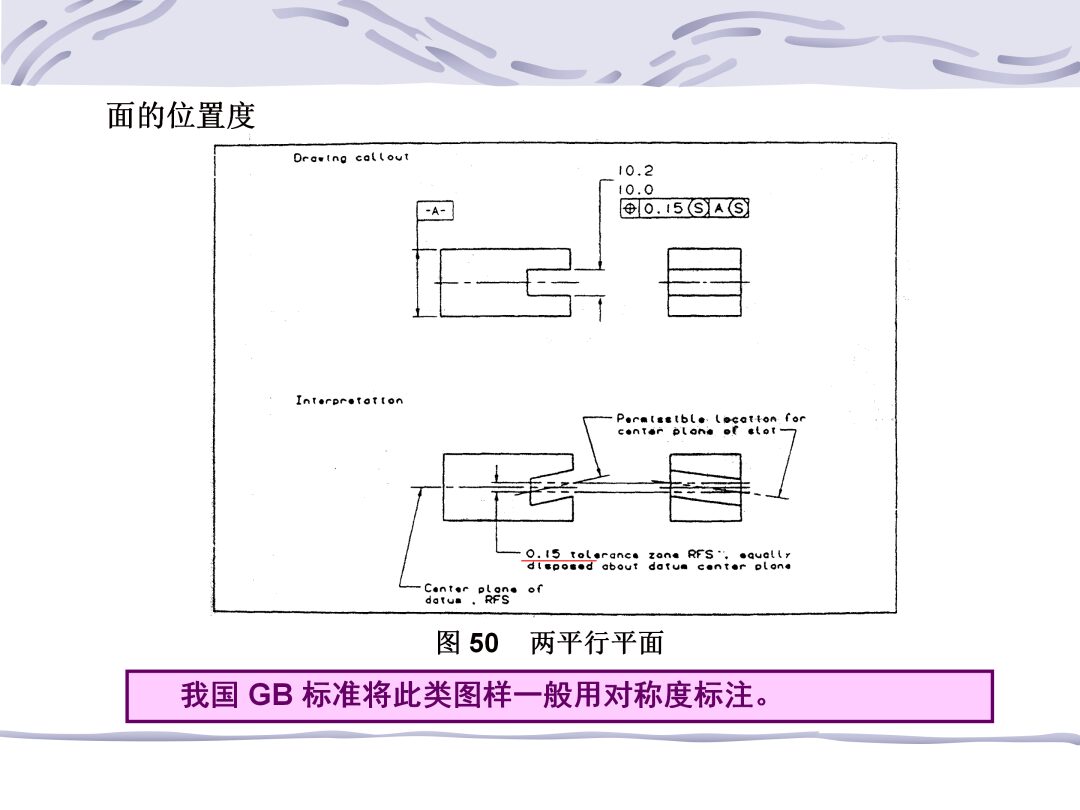

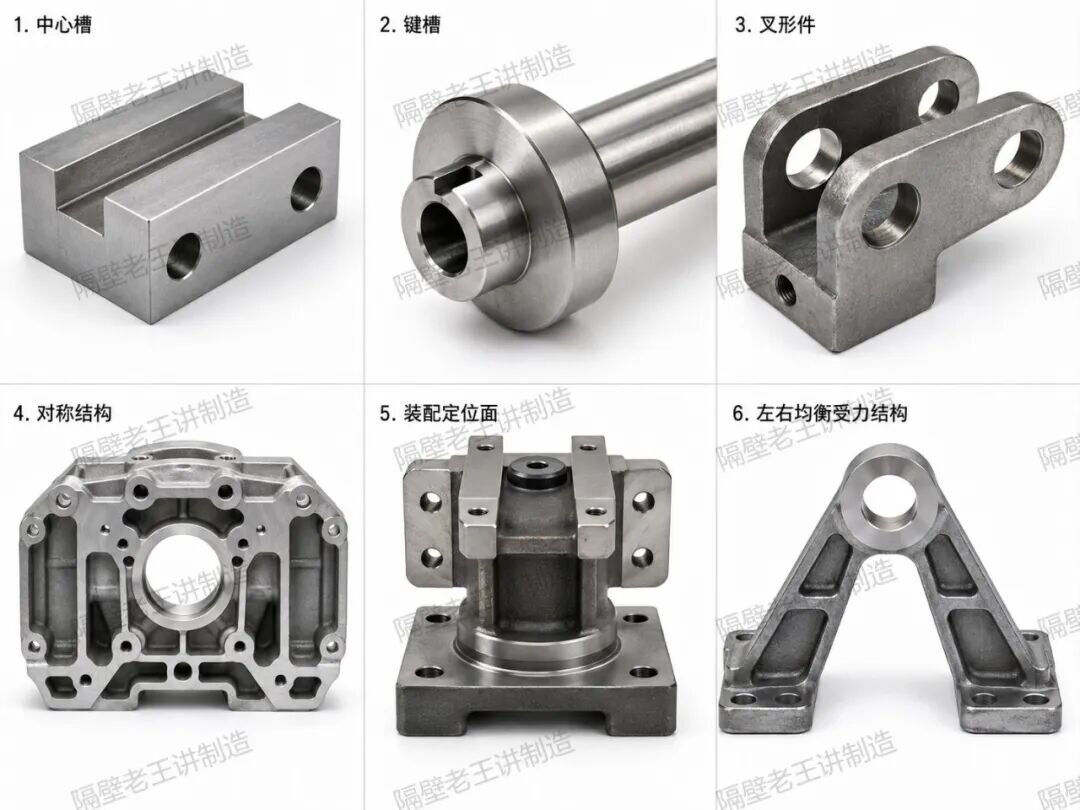

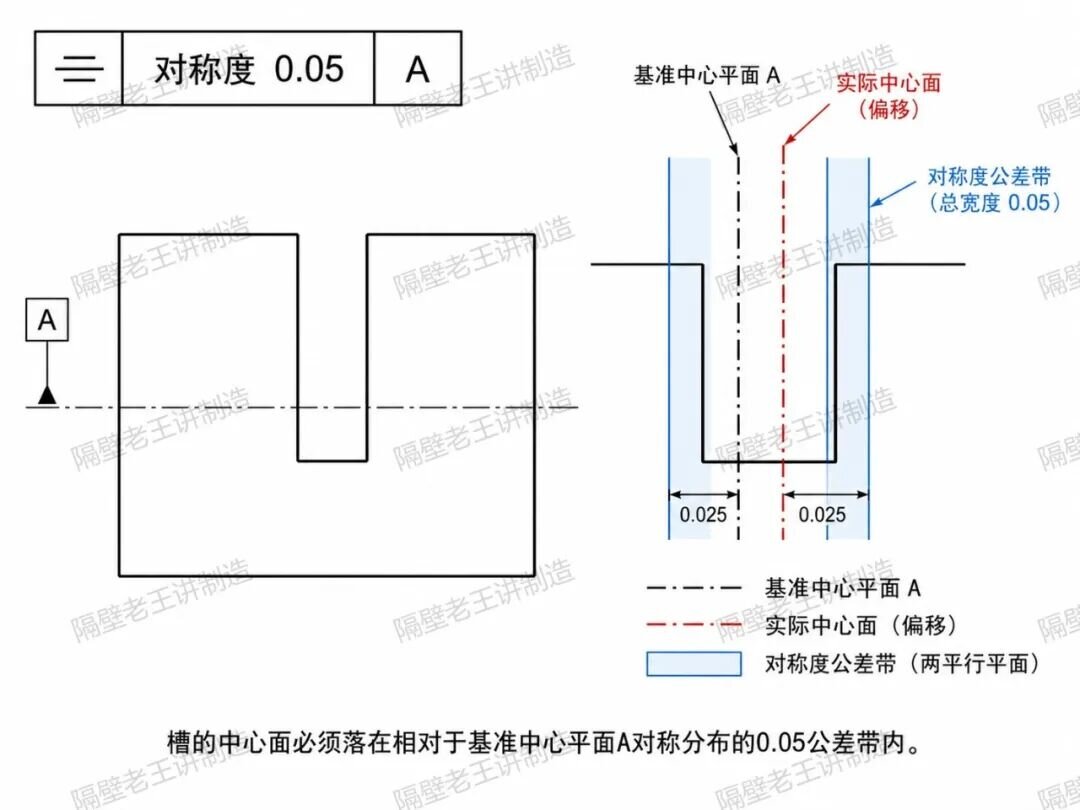

比如一个零件中间开了一个槽，图纸要求这个槽相对于基准中心平面对称，标注对称度 0.05 A。这个意思是： 槽的实际中心面，必须落在相对于基准中心平面对称布置、间隔为 0.05mm 的两个平行平面之间。 这里控制的不是槽宽本身，而是槽的位置是否居中。 很多人容易把对称度和尺寸公差混淆。比如槽宽合格，只能说明槽的宽度没问题；但槽宽合格，不代表槽一定在中间。如果整个槽偏向左边或右边，尺寸可能合格，但对称度不合格。 对称度常用于这些场景：中心槽、键槽、叉形件、对称结构、装配定位面、需要左右均衡受力的结构。

它解决的是一个很实际的问题：这个结构是不是偏心、偏边、偏一侧了。 如果对称度控制不好，可能导致装配间隙不均、受力不均、外观偏斜，甚至影响定位精度。

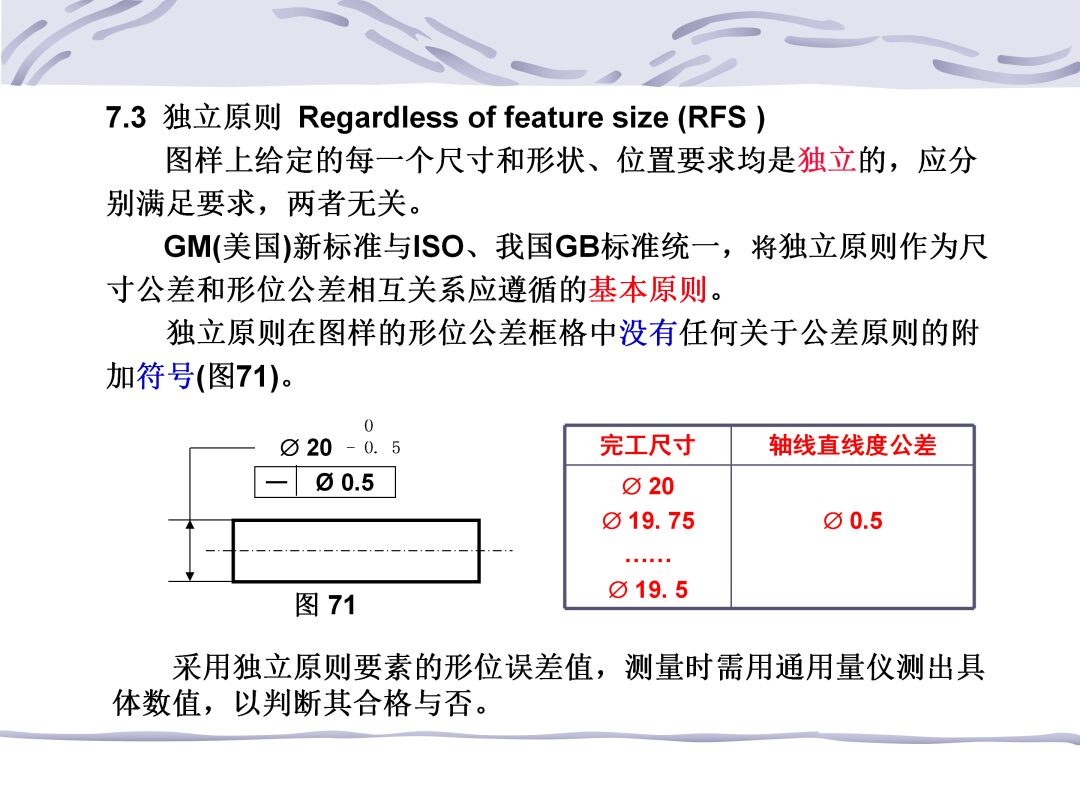

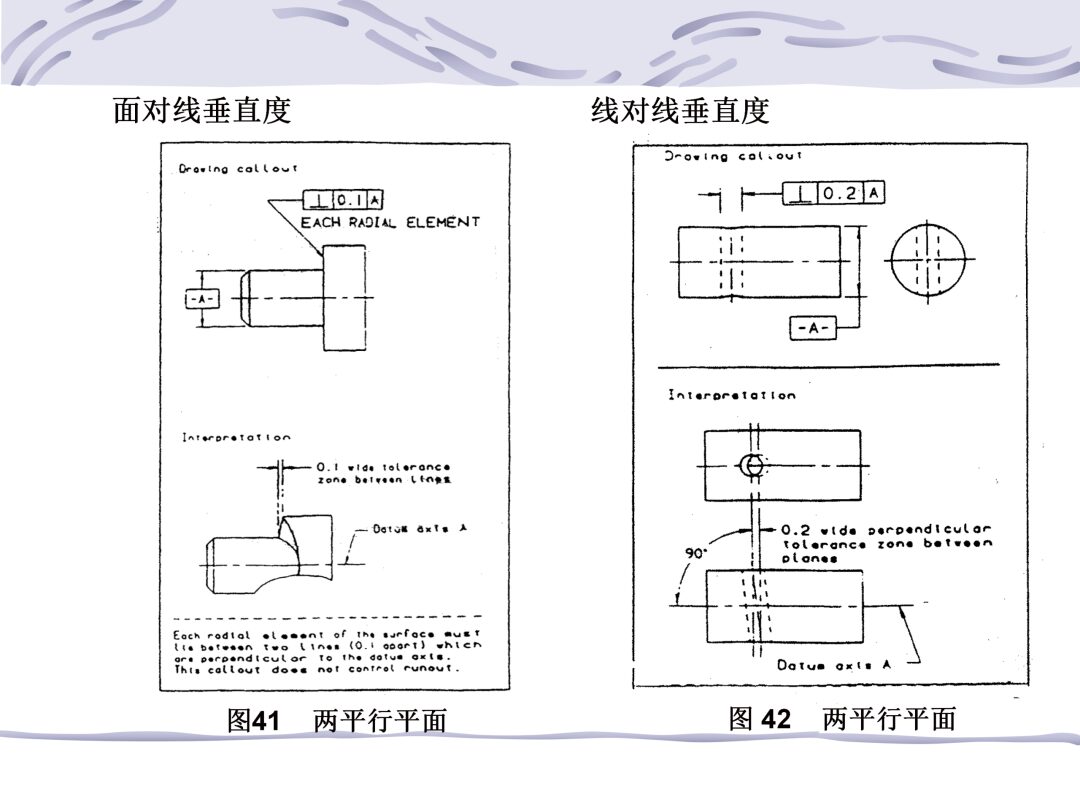

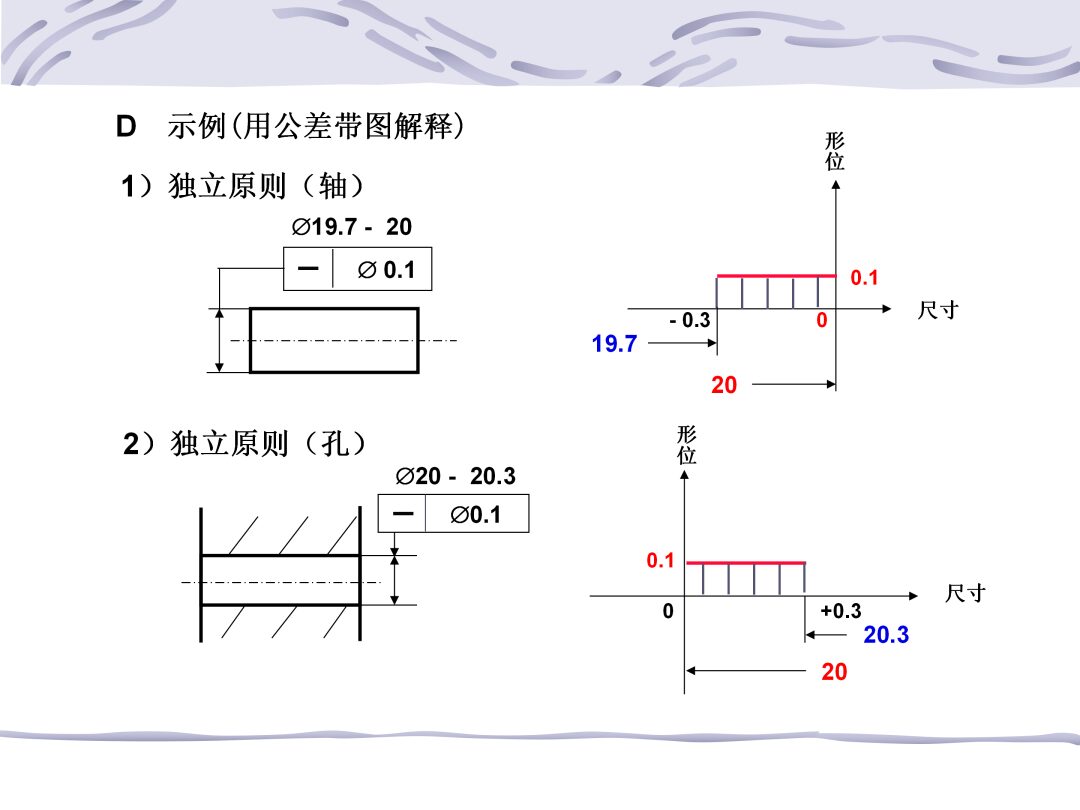

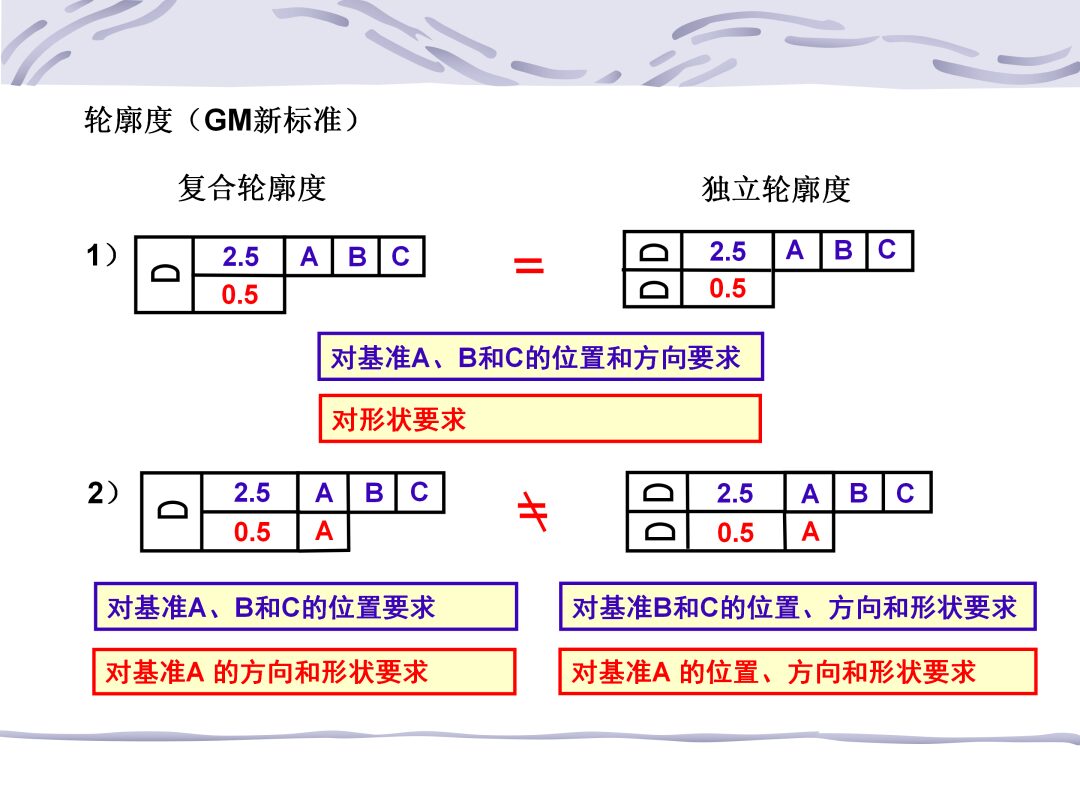

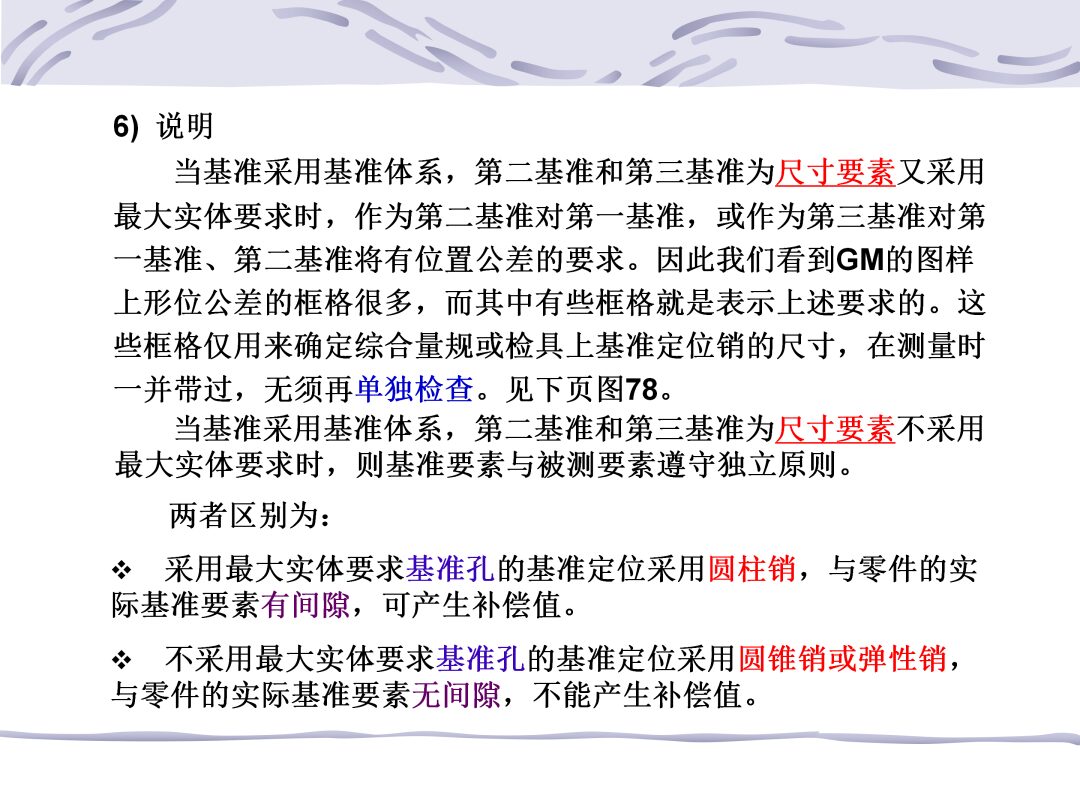

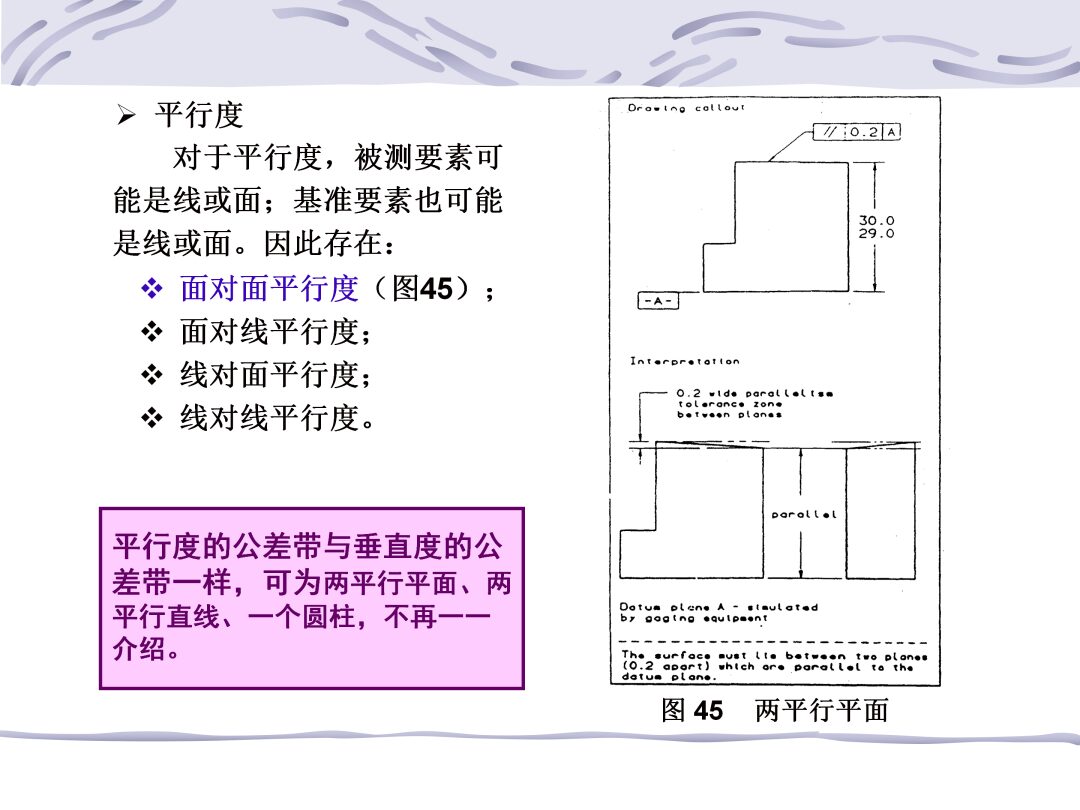

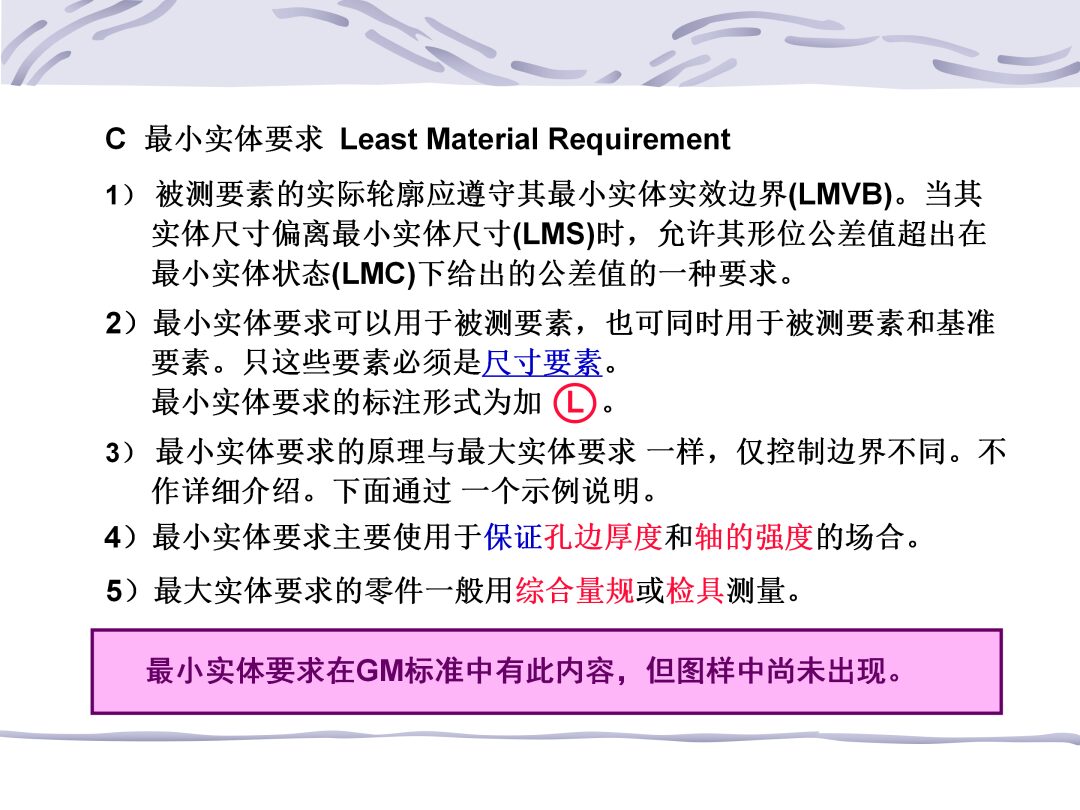

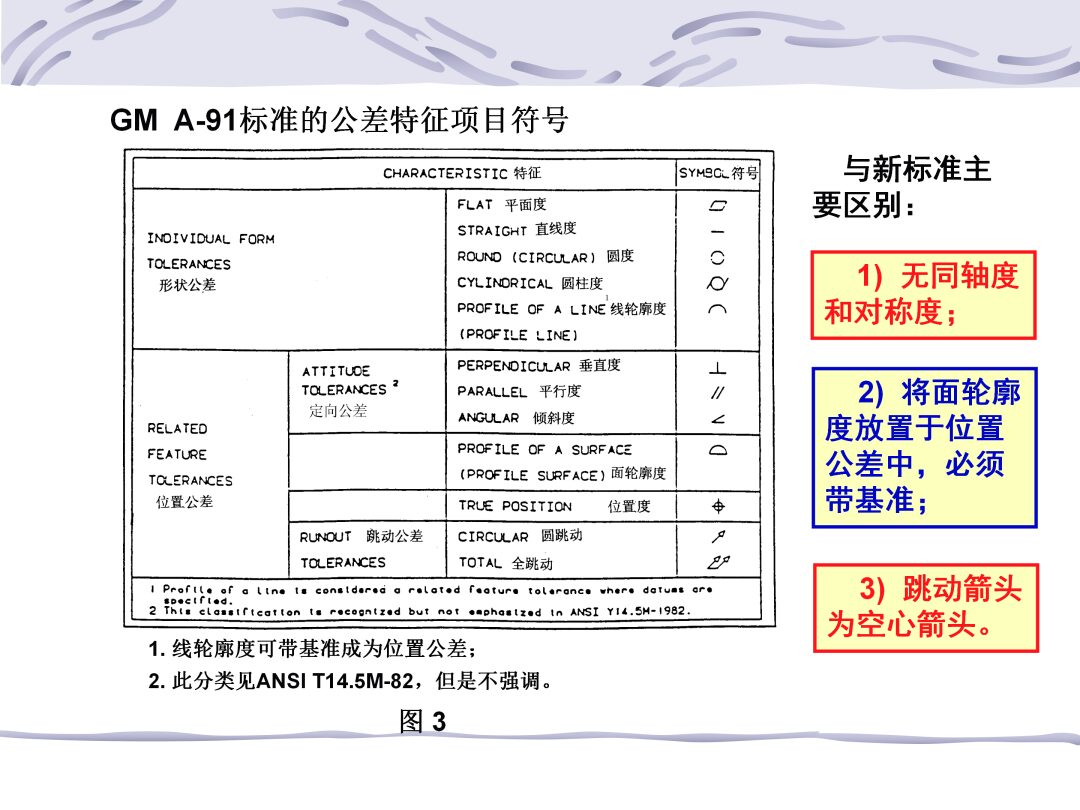

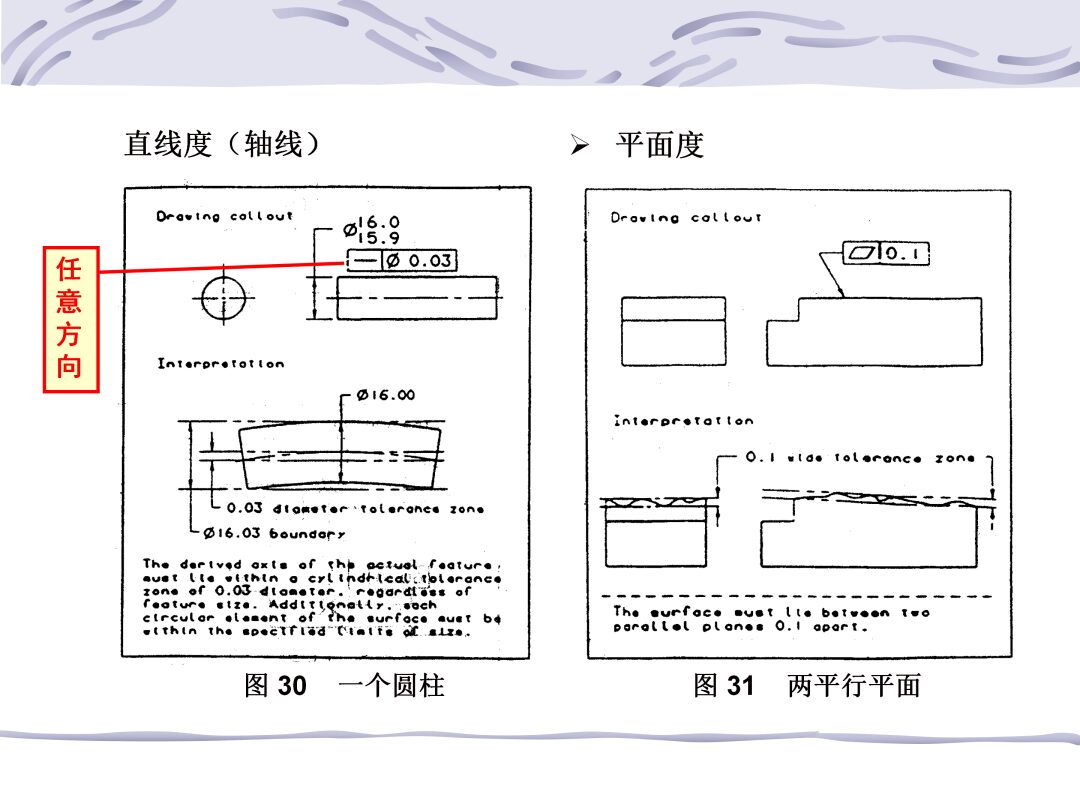

六、这四个公差到底怎么区分？

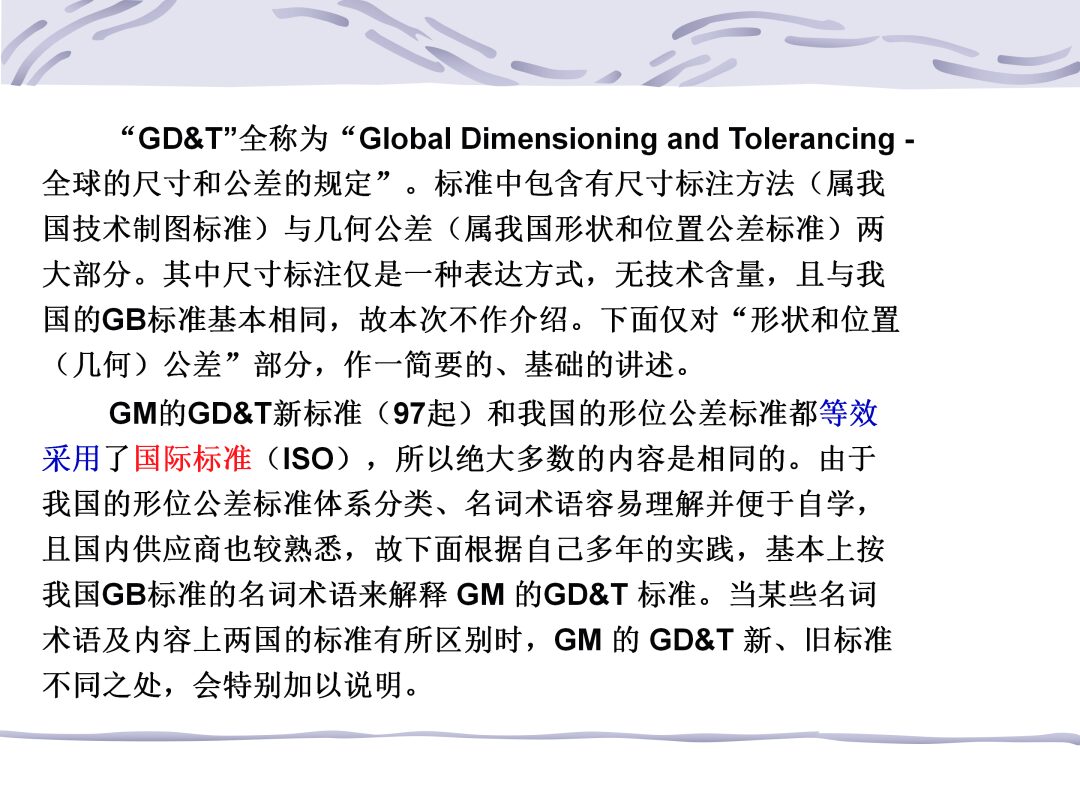

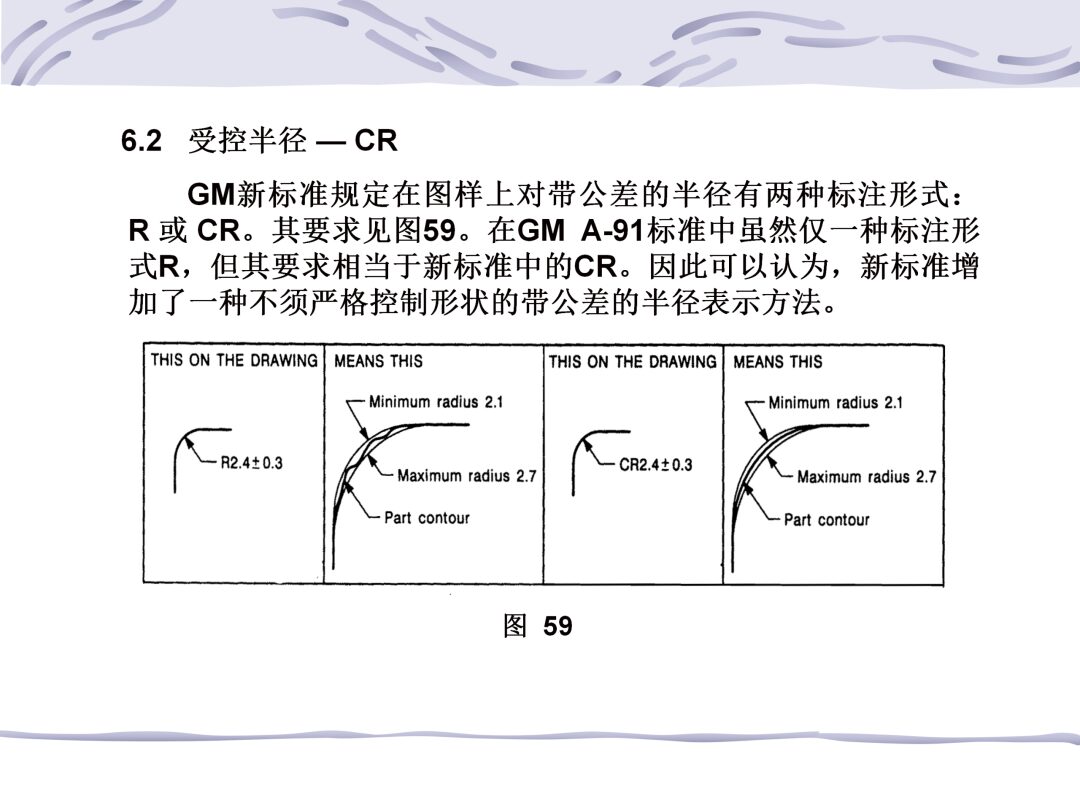

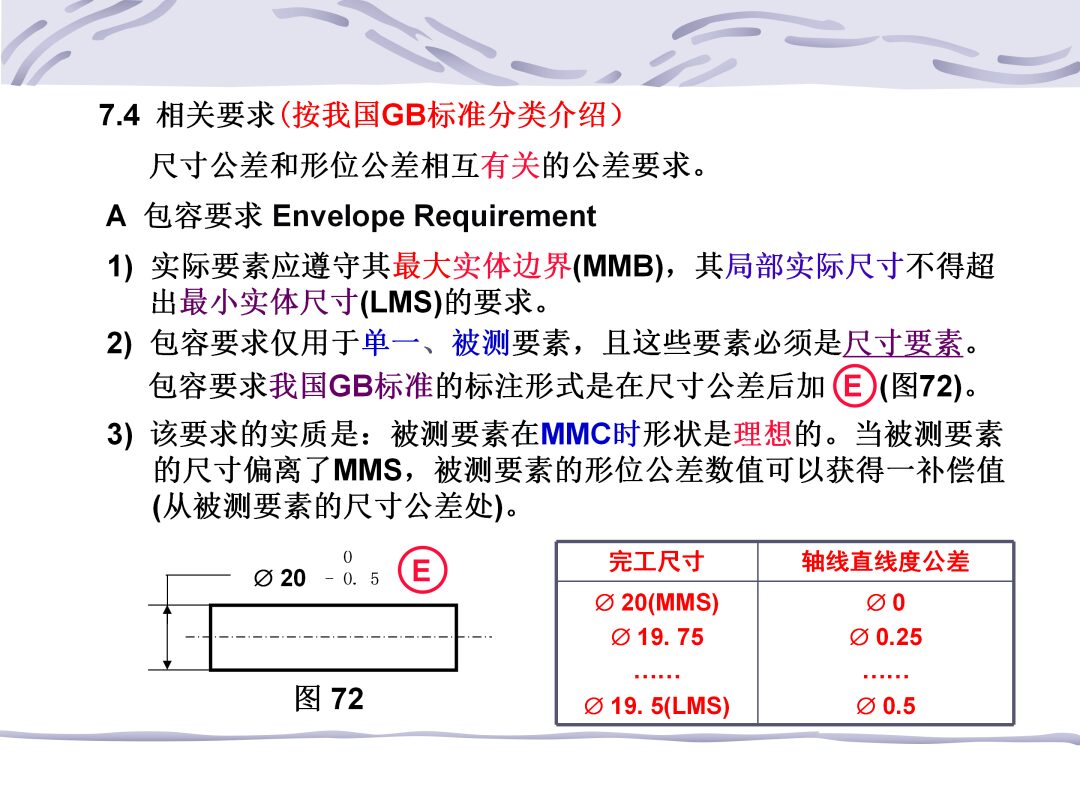

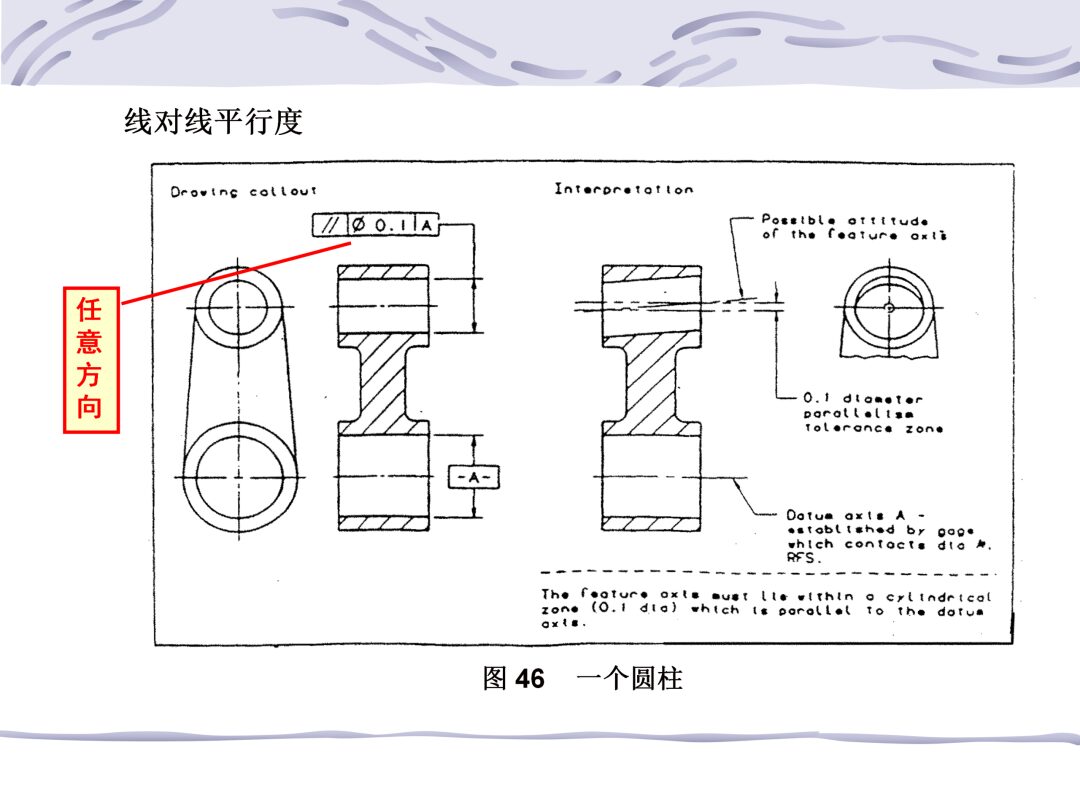

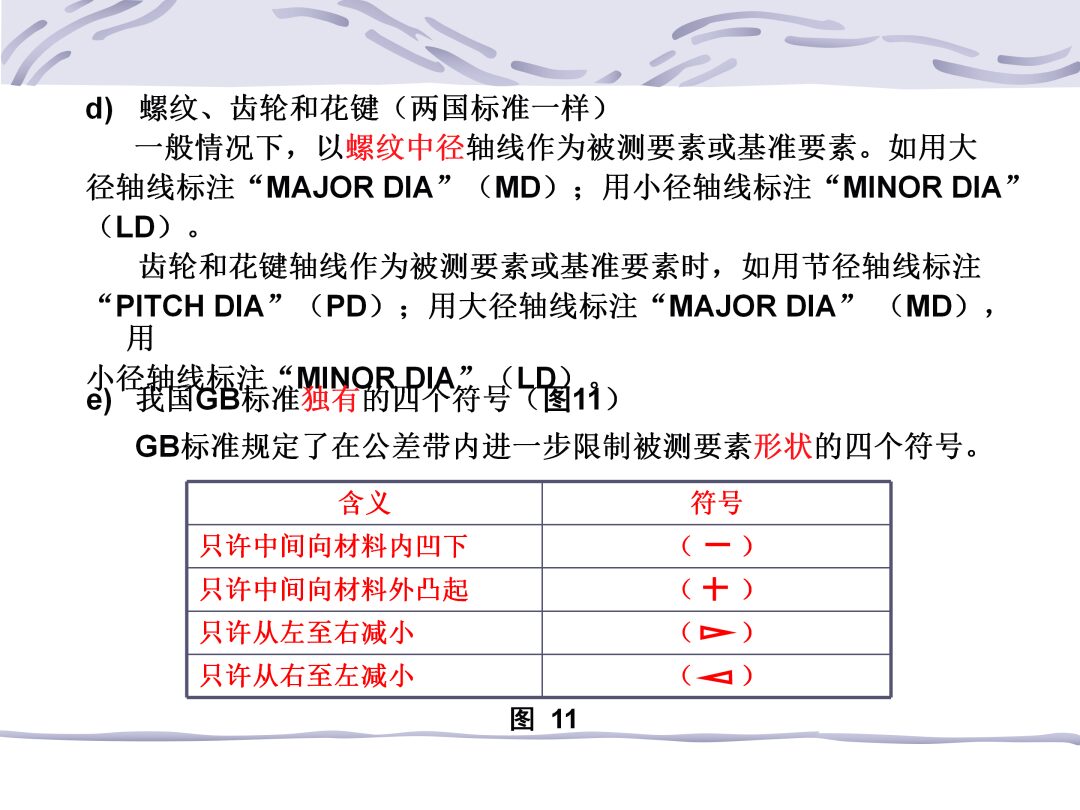

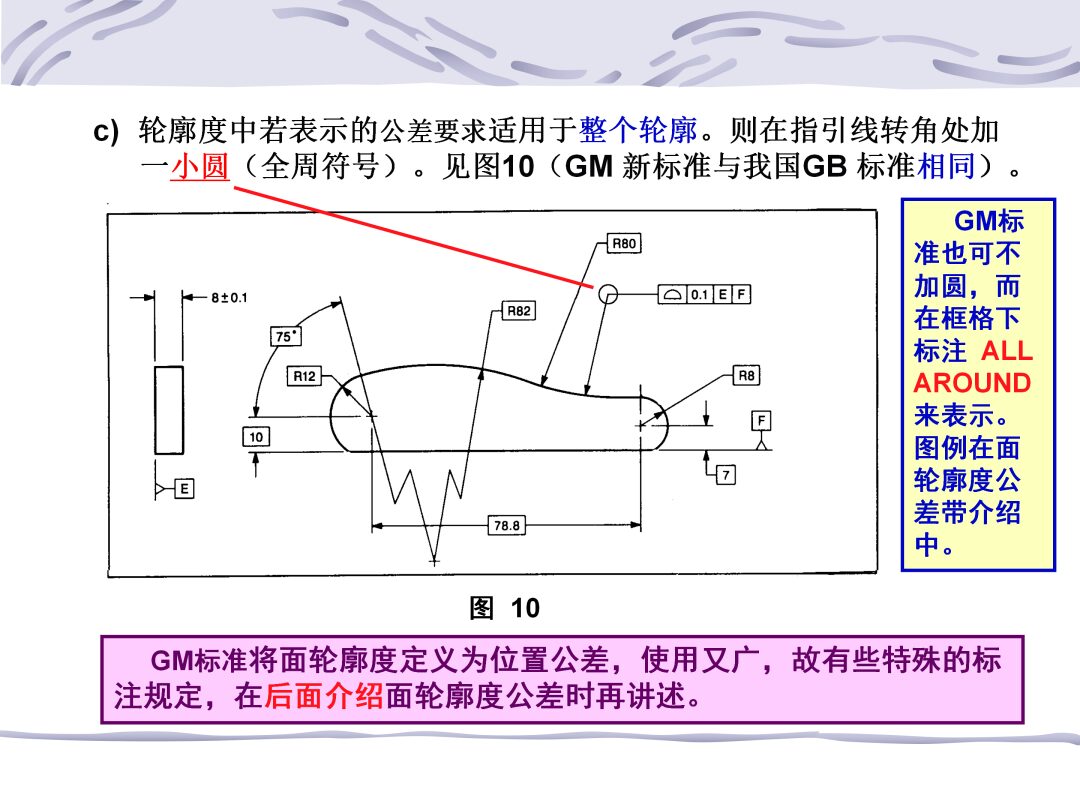

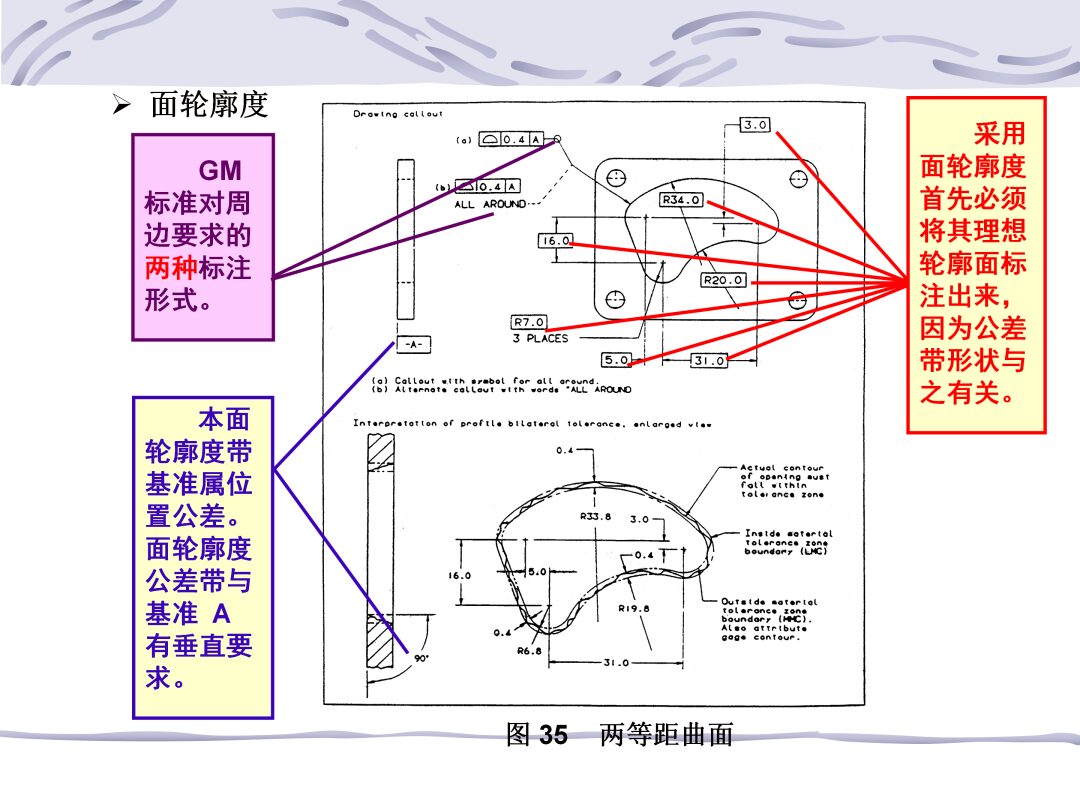

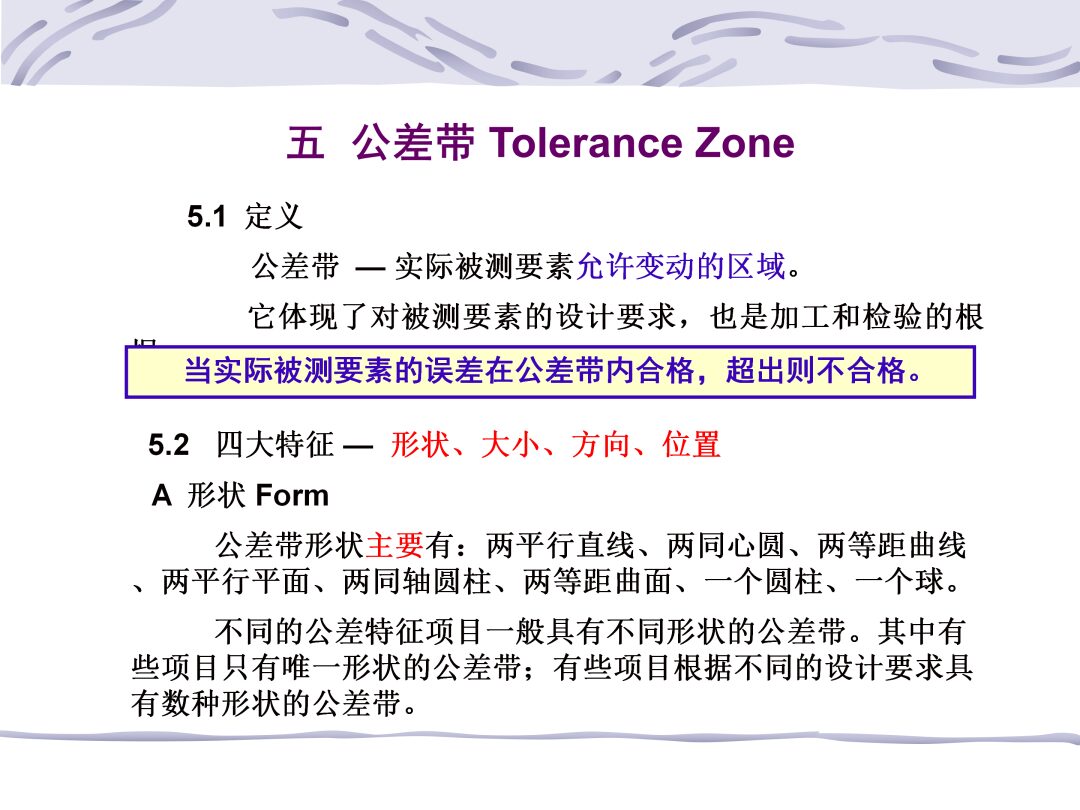

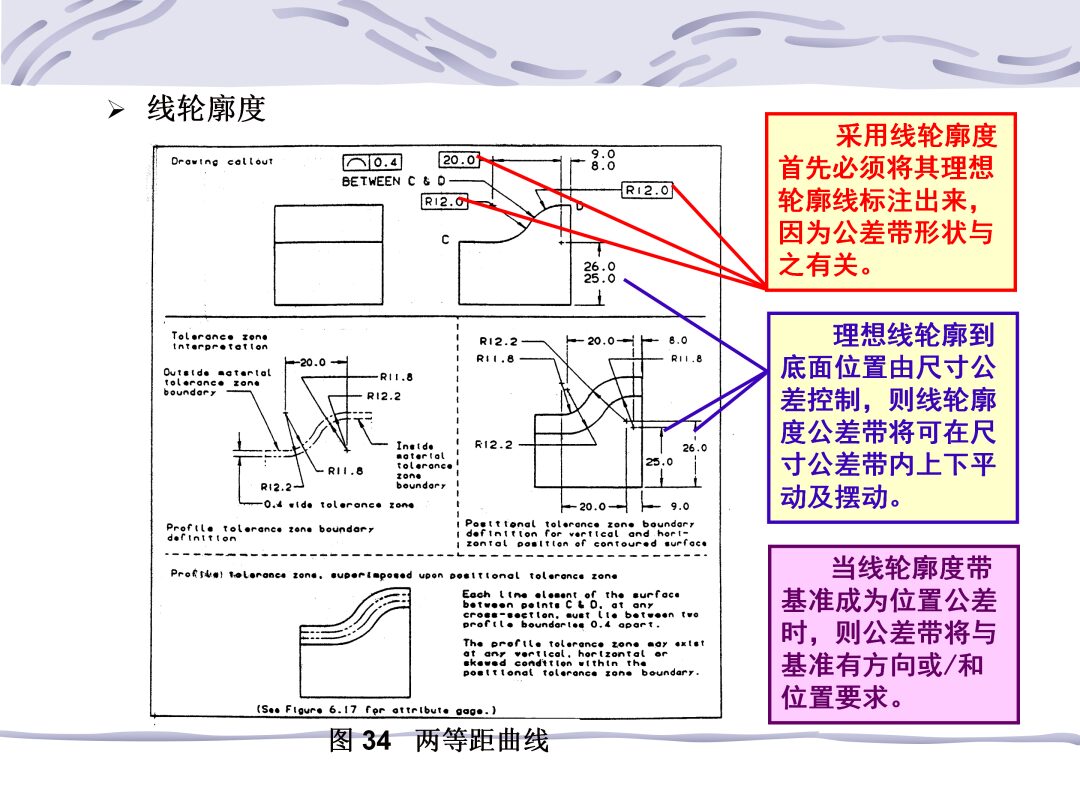

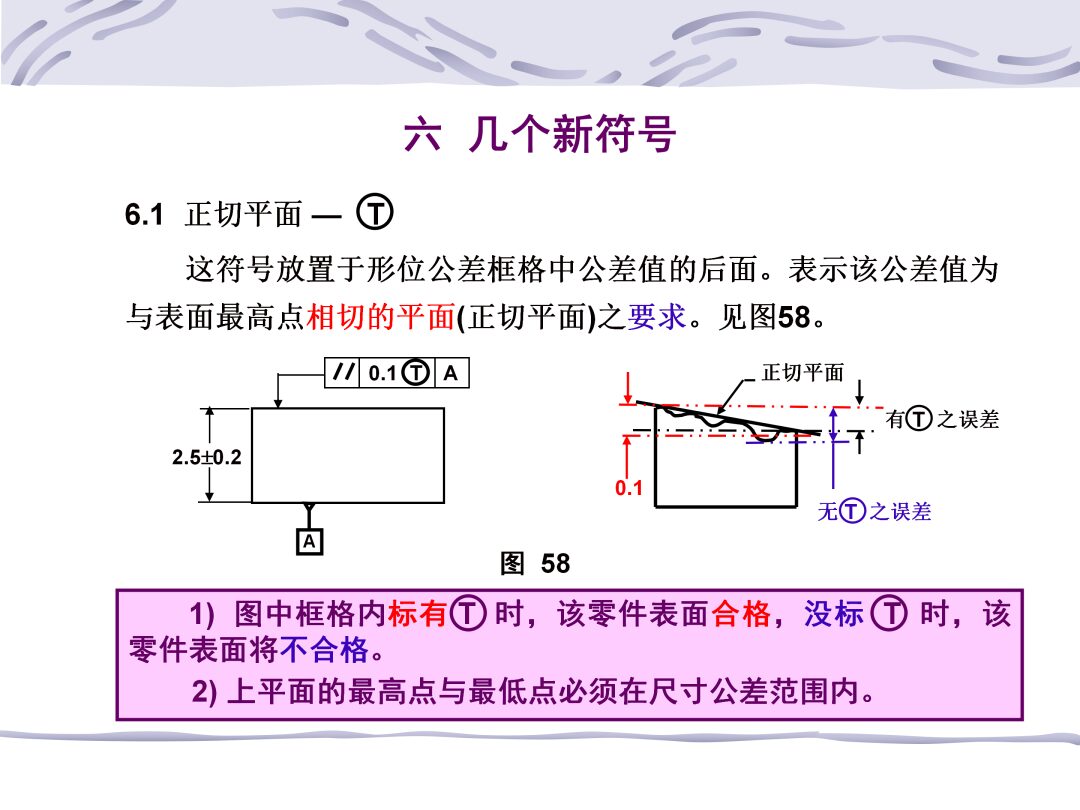

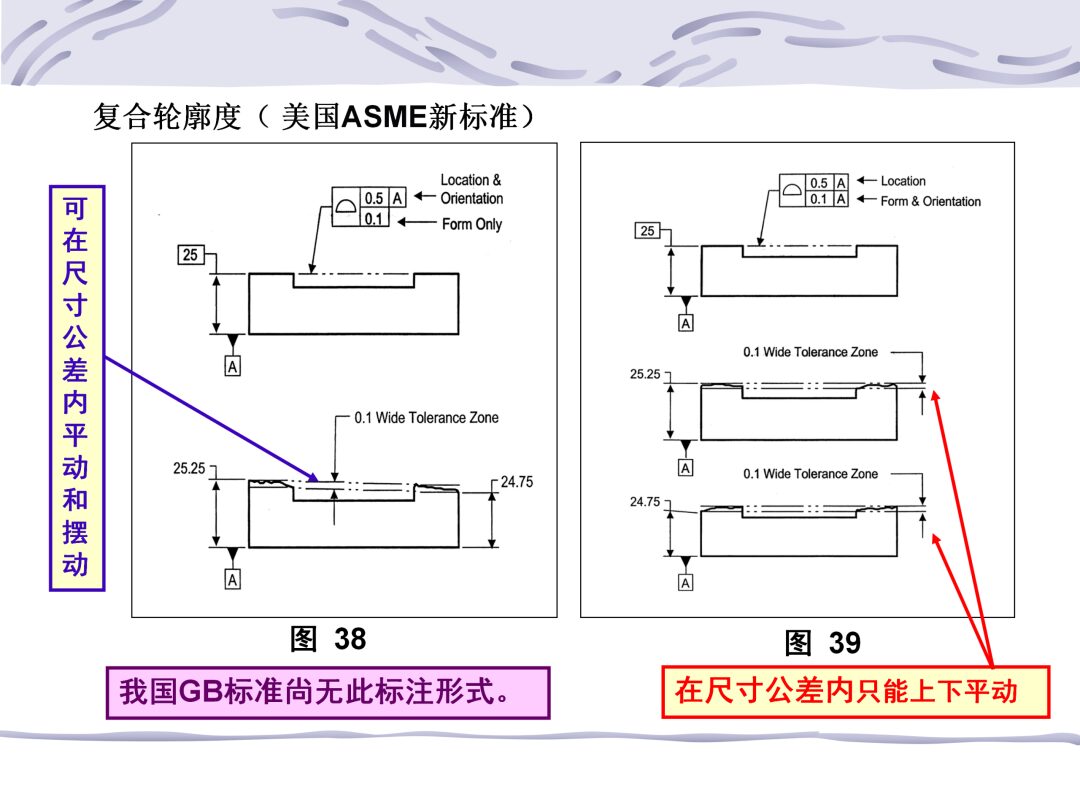

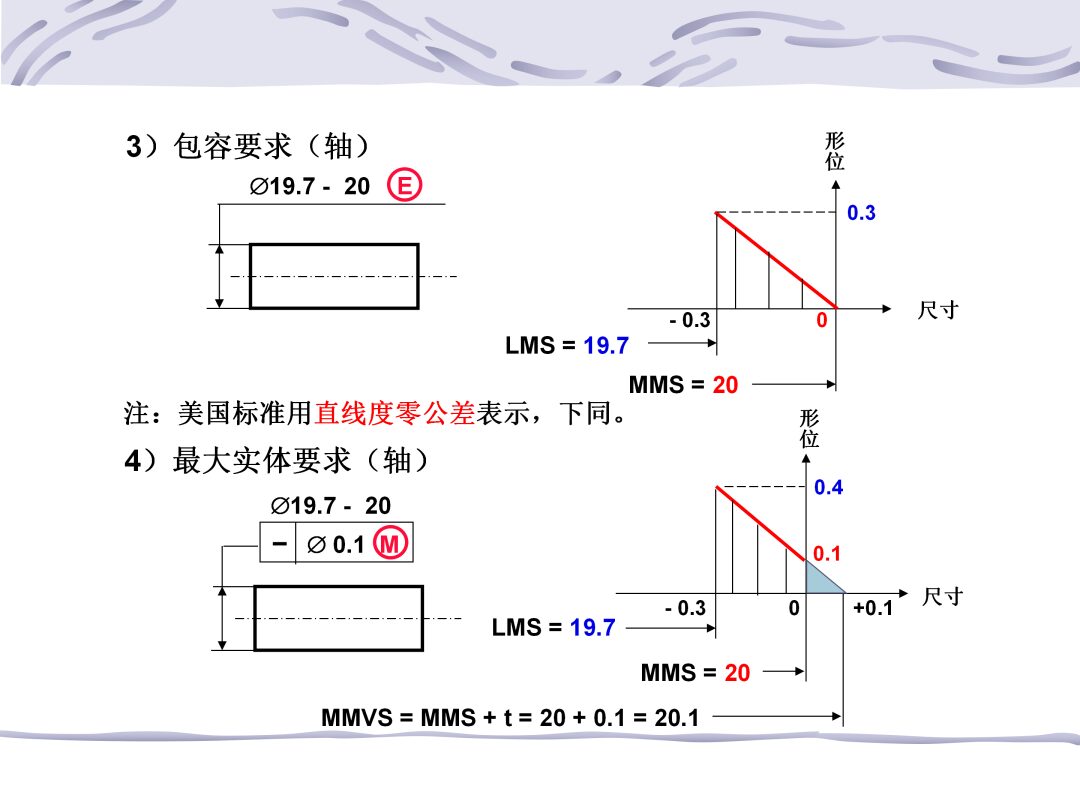

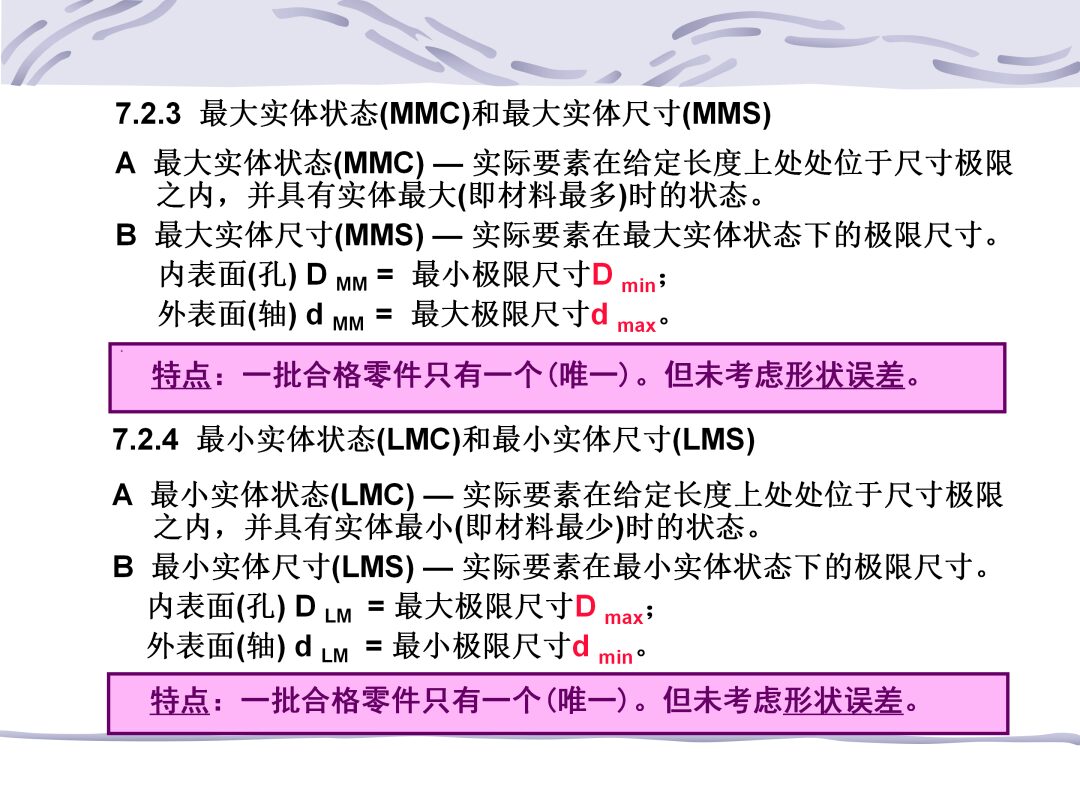

位置度看“在不在正确位置”；常用于孔、孔组、安装位置； 同轴度看“轴线是不是共线”；常用于轴和孔的轴线关系； 同心度看“中心点是不是重合”；常用于圆心之间的重合； 对称度看“中心面是不是居中”。常用于槽、键槽、对称结构的居中控制。 它们都和“位置关系”有关，但控制对象不一样。 位置度的对象可以是点、线、面，适用范围最广。 同轴度主要针对轴线。 同心度更偏向中心点。 对称度主要针对中心面或中心线。 所以看图纸时不要先背定义，而要先问三个问题： 第一，被测对象是什么？是孔中心、轴线，还是槽的中心面？ 第二，基准是什么？是某个平面、某根轴线，还是某个中心平面？ 第三，公差带是什么形状？是圆、圆柱、两个平行平面，还是其他区域？ 这三个问题搞清楚，位置类公差就不会乱。   如需下载本文【GD&T形位公差详解】学习资料 请点赞和点亮后 点击公众号的菜单栏【领取资料】 即可免费领取
