什么是最大实体要求（MMC）和最小实体要求（LMC）？

在GD&T（几何尺寸与公差）中，最大实体要求和最小实体要求常用于位置度、垂直度、平行度等几何公差控制。很多工程人员认识圈M和圈L，却未必真正理解：

什么是最大实体状态和最小实体状态？
为什么实际尺寸变化后，允许的几何公差也会变化？
附加公差与基准位移有什么区别？
哪些场景适合使用最大实体要求，哪些场景适合使用最小实体要求？

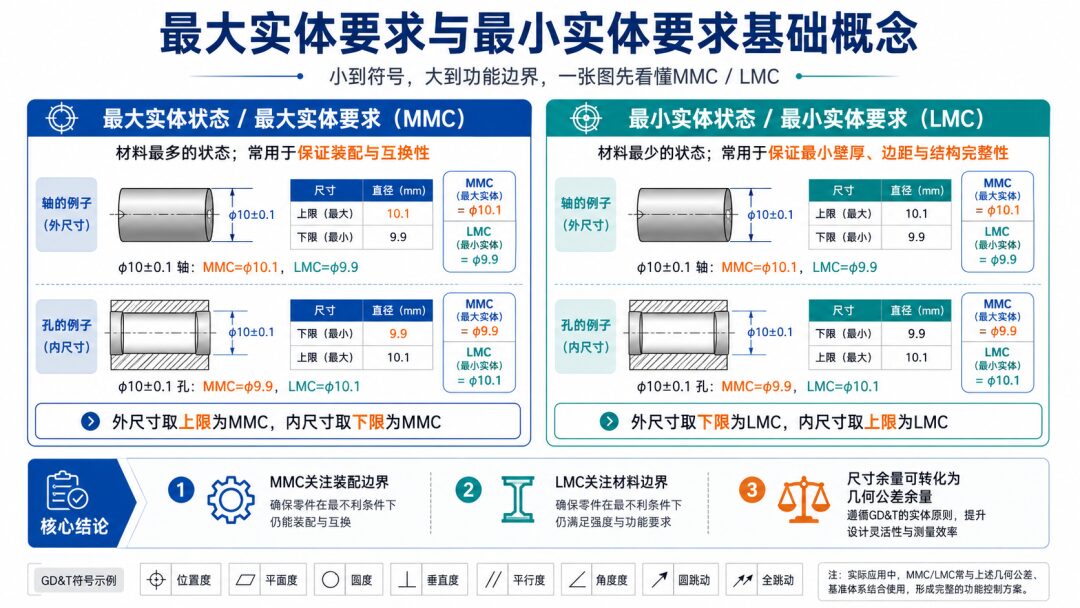

从功能角度看：最大实体要求主要用于保证装配边界和零件互换性；最小实体要求主要用于保证最小壁厚、边距及结构完整性。需要先说明，不同标准体系的术语并不完全相同。本文主要采用制造现场常见的ASME工程语境进行讲解，并沿用“最大实体要求”和“最小实体要求”的通俗称呼。实际设计和检测必须以图纸指定的标准体系及版本为准。很多工程师在看GD&T图纸时，容易卡在基准、位置度、实体要求、公差带和检测判定上。真正的问题往往不是不会看符号，而是缺少完整的功能公差思维。如果你平时经常接触图纸审核、CMM测量、供应商质量或装配问题，建议系统学一下GD&T几何公差课程 一、什么是最大实体状态和最小实体状态？ 最大实体状态和最小实体状态描述的是尺寸要素在尺寸公差范围内所包含材料的多少，而不是单纯比较尺寸数值大小。能够应用实体状态修饰的对象通常是规则尺寸要素，例如：

圆柱轴；
圆柱孔；
槽；
键槽；
两个相对平面形成的宽度要素。

普通平面、自由曲面、圆度或平面度等不属于尺寸要素，不能简单套用最大实体或最小实体补偿。 1. 最大实体状态 最大实体状态是指尺寸要素包含材料最多时的状态。对于外部尺寸要素，例如轴：轴越大，材料越多。因此，轴的最大实体尺寸是尺寸上限。对于内部尺寸要素，例如孔：孔越小，零件剩余材料越多。因此，孔的最大实体尺寸是尺寸下限。例如，某轴尺寸为：φ10±0.1 mm，则：

最大实体尺寸：φ10.1 mm；
最小实体尺寸：φ9.9 mm。

某孔尺寸为：φ10±0.1 mm，则：

最大实体尺寸：φ9.9 mm；
最小实体尺寸：φ10.1 mm。

可以简单记忆为：外尺寸取上限是最大实体，内尺寸取下限是最大实体。 2. 最小实体状态 最小实体状态是指尺寸要素包含材料最少时的状态。对于轴，轴径最小时材料最少；对于孔，孔径最大时周围剩余材料最少。因此：

轴的最小实体尺寸是尺寸下限；
孔的最小实体尺寸是尺寸上限。

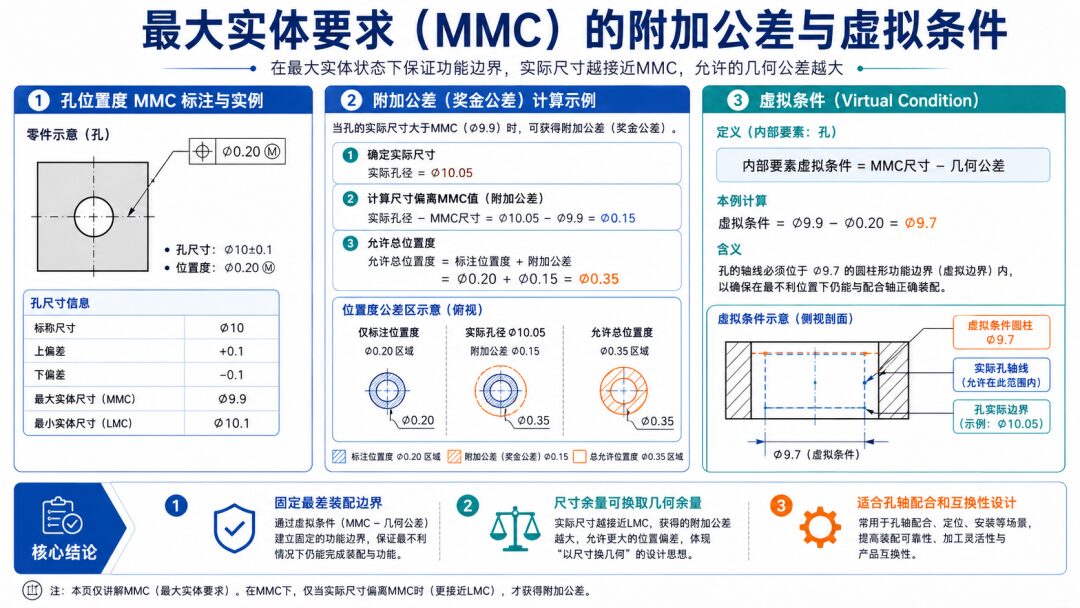

判断实体状态时，必须先确定被测对象属于内部尺寸要素还是外部尺寸要素，不能只看哪个数值更大。 二、什么是最大实体要求？ 在ASME语境中，当几何公差值后标注圈M时，表示该几何公差适用于被测尺寸要素处于最大实体状态的情况。当实际尺寸偏离最大实体尺寸时，可以获得相应的附加几何公差。例如，某孔标注为：

孔径：φ10±0.1 mm
位置度：⌖ ⌀0.20 Ⓜ

其含义是：当孔处于最大实体尺寸φ9.9 mm时，允许的位置度公差为φ0.20 mm。如果实际孔径增大，孔与配合轴之间的可用装配空间也随之增加，因此可以允许更大的位置偏差。假设实际孔径为φ10.05 mm，则孔偏离最大实体尺寸的数值为：10.05－9.90＝0.15 mm 这0.15 mm就是尺寸偏离MMC所产生的附加几何公差。允许的总位置度为：0.20＋0.15＝0.35 mm 一般可表示为：允许总几何公差＝标注几何公差＋实际尺寸偏离最大实体尺寸的数值 但附加公差有一个基本前提：实际尺寸必须首先满足其尺寸极限。如果该孔实际做到φ10.15 mm，虽然装配空间进一步增加，但孔径已经超过φ10.1 mm的尺寸上限，不能利用超出尺寸公差的部分继续换取位置度。因此，最大实体修饰并不是放宽尺寸要求，而是在尺寸合格的前提下，允许尺寸余量与几何公差进行功能性补偿。 三、最大实体要求为什么能够保证装配？ 最大实体要求真正控制的不是某一个独立数值，而是尺寸与几何误差共同形成的固定功能边界。这一边界在ASME语境中通常称为虚拟条件（Virtual Condition）。仍以前述孔为例：

孔的最大实体尺寸：φ9.9 mm；
MMC状态下的位置度：φ0.20 mm。

对于内部尺寸要素，其虚拟条件可按以下关系理解：内部要素虚拟条件＝最大实体尺寸－MMC状态下的几何公差 因此：φ9.9－φ0.2＝φ9.7 mm 这表示尺寸与位置误差的综合结果，不得侵犯以理论正确位置为中心、直径φ9.7 mm的固定虚拟条件边界。当孔径为φ9.9 mm时，只能允许φ0.20 mm的位置度。当孔径增大至φ10.05 mm时，虽然位置度可以增加至φ0.35 mm，但其综合功能边界仍然保持φ9.7 mm不变。对于外部尺寸要素，例如轴，其计算方向相反：外部要素虚拟条件＝最大实体尺寸＋MMC状态下的几何公差 因为轴尺寸越大、轴线偏移越大，其占用的装配空间也越大。最大实体要求的核心不是“给更多公差”，而是：在固定最差装配边界的前提下，允许尺寸公差与几何公差合理交换。它特别适用于：

螺栓连接孔系；
定位销孔；
孔轴装配；
法兰安装孔；
连接器端子；
需要保证互换性的孔组；
采用功能量规进行批量检验的零件。

其主要价值包括：

保证最不利组合下仍能装配；
提供合理的附加几何公差；
避免不必要的高精度加工；
提高产品合格率；
便于设计功能量规；
降低制造和检测成本。

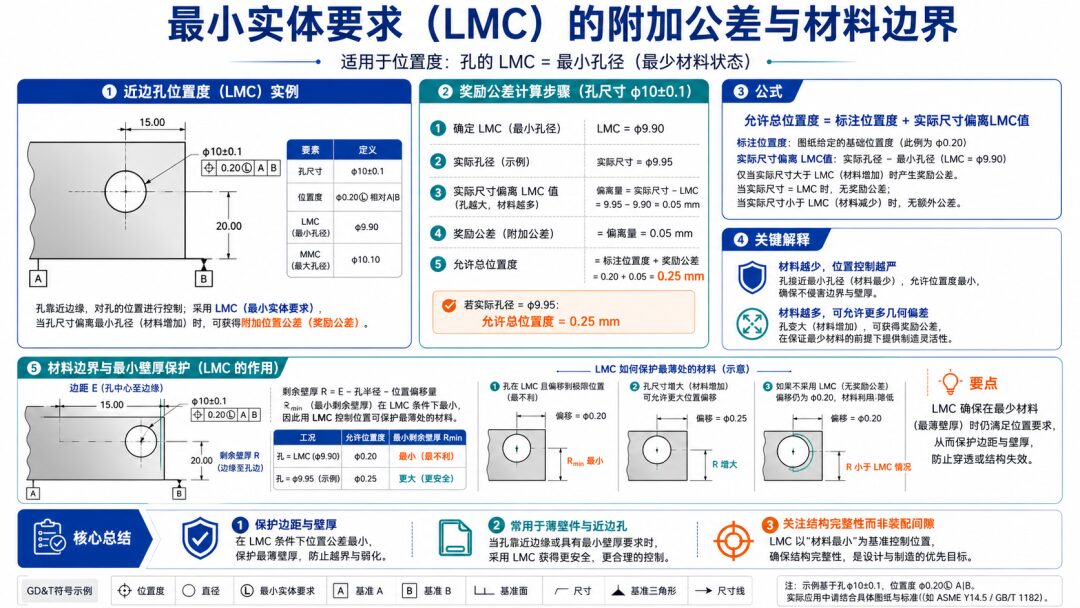

四、什么是最小实体要求？ 当几何公差值后标注圈L时，表示标注的几何公差适用于被测尺寸要素处于最小实体状态的情况。当实际尺寸偏离最小实体尺寸、向材料增加的方向变化时，也可以获得相应的附加几何公差。例如，某个靠近零件边缘的孔标注为：

孔径：φ10±0.1 mm
位置度：⌖ ⌀0.20 Ⓛ

该孔的最小实体尺寸为φ10.1 mm，也就是孔径最大、周围剩余材料最少的状态。当孔径为φ10.1 mm时，允许的位置度为φ0.20 mm。如果实际孔径为φ9.95 mm，相对于最小实体尺寸增加的材料余量为：10.10－9.95＝0.15 mm 因此可获得0.15 mm附加位置度。允许的总位置度为：0.20＋0.15＝0.35 mm 最小实体要求的逻辑是：实际保留的材料越多，可允许的几何偏差越大；实际保留的材料越少，几何位置必须控制得越严格。对于内部尺寸要素，其最小实体功能边界可按以下关系理解：内部要素最小实体边界＝最小实体尺寸＋LMC状态下的几何公差 在上述案例中：φ10.1＋φ0.2＝φ10.3 mm 该边界用于限制孔径与位置误差组合后的最外侧范围，从而保护孔到零件边缘、孔到相邻孔或孔到功能表面之间的最小材料厚度。对于外部尺寸要素，其计算方向相反：外部要素最小实体边界＝最小实体尺寸－LMC状态下的几何公差 最小实体要求常用于：

靠近边缘的孔；
薄壁零件；
壳体和管路件；
法兰密封区域；
铸件最小壁厚控制；
相邻孔之间的最小材料厚度控制；
对强度、刚度和安全边距敏感的结构。

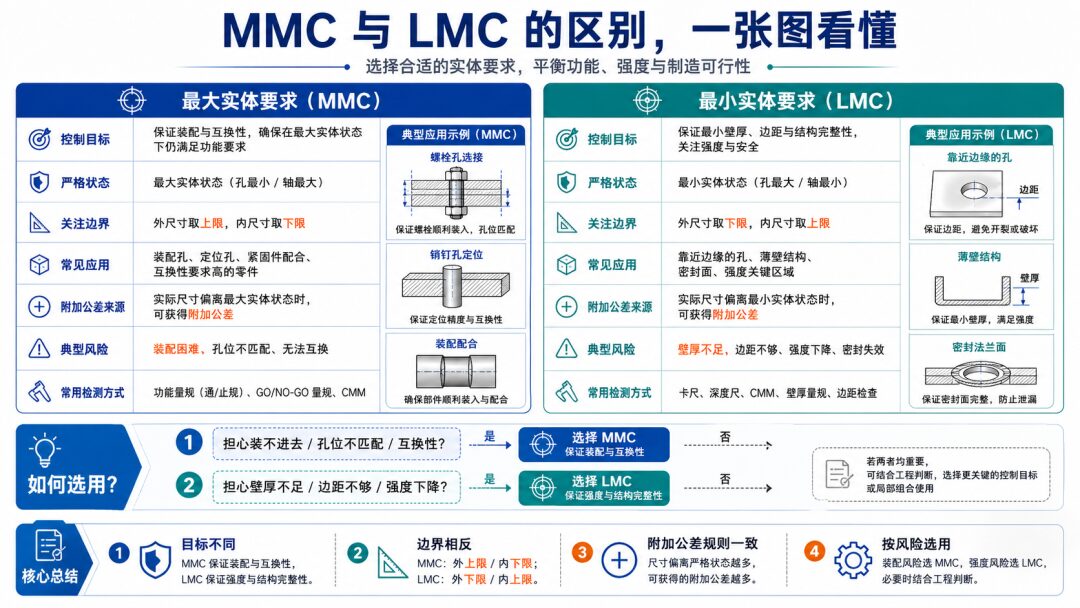

五、最大实体要求和最小实体要求有什么区别？ 两者都允许实际尺寸偏离指定实体状态后获得附加几何公差，但保护的功能目标不同。

对比项目	最大实体要求	最小实体要求
ASME常用修饰符	Ⓜ	Ⓛ
对应严格状态	材料最多状态	材料最少状态
核心控制目标	装配、配合和互换性	最小壁厚、边距和结构完整性
附加公差来源	偏离最大实体尺寸	偏离最小实体尺寸
常见应用	螺栓孔、定位孔、孔轴配合	近边孔、薄壁件、密封结构
常用检测方法	功能量规、CMM	CMM、壁厚测量、边界分析

设计时可以先判断最危险的功能状态。如果最担心的是：

轴装不进孔；
螺栓无法穿过孔组；
定位销与孔发生干涉；
不同供应商零件不能互换；

通常应优先考虑最大实体要求。如果最担心的是：

孔壁过薄；
孔边距不足；
相邻孔之间材料不足；
密封面宽度不足；
结构强度下降；

则可能需要使用最小实体要求。 六、附加公差和基准位移不是一回事 圈M或圈L出现的位置不同，其工程含义也不同。 1. 修饰符位于几何公差值之后 例如：⌖ ⌀0.20 Ⓜ | A | B | C 此时圈M作用于被测尺寸要素。当实际尺寸偏离最大实体状态时，被测要素可以获得附加几何公差。这属于附加公差。 2. 修饰符位于基准字母之后 例如：⌖ ⌀0.20 Ⓜ | A | BⓂ | C 此时基准要素B按照最大实体边界建立基准。它并不表示基准要素B必须加工在最大实体尺寸，也不直接给被测要素增加同等的位置度。当实际基准要素与基准模拟器之间存在间隙时，工件可能在允许范围内发生移动。这种现象通常称为基准要素位移。因此必须区分：

被测要素后的Ⓜ或Ⓛ：可能产生附加几何公差；
基准字母后的Ⓜ或Ⓛ：规定最大实体边界或最小实体边界，并可能允许基准要素位移。

基准位移的实际数值还会受到基准模拟器尺寸、基准优先顺序、其他基准约束及实际要素状态影响，不能简单等同于尺寸偏离量。这是三坐标检测和功能检具设计中最容易混淆的问题之一。 七、实际检测时应该如何判定？ 实体要求的判定必须同时考虑：

实际尺寸；
实际几何误差；
附加几何公差；
适用的功能边界；
基准建立方式。

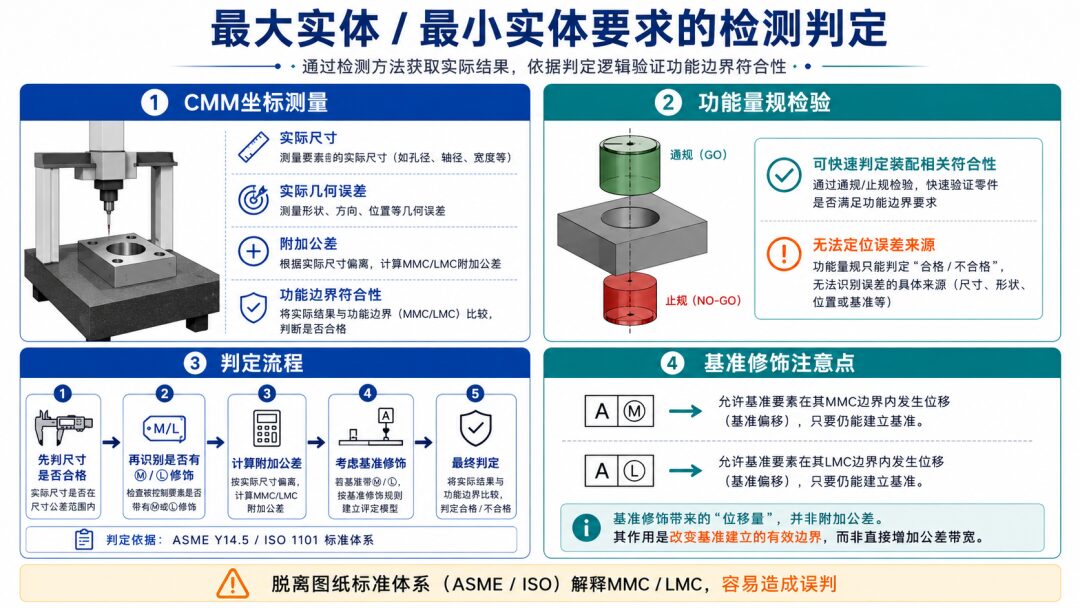

1. 三坐标测量 使用CMM检测时，通常需要获得：

尺寸要素的实际尺寸；
实际位置度或方向误差；
实际尺寸偏离MMC或LMC的数值；
允许的附加公差；
是否满足最终功能边界。

测量软件必须正确设置Ⓜ或Ⓛ修饰符。如果软件仅按照固定位置度判定，就可能把实际符合功能要求的零件误判为不合格。同时，若基准字母后带有实体边界修饰，还应正确处理基准模拟器和基准要素位移，不能只计算被测要素的附加公差。 2. 功能量规 最大实体要求特别适合采用功能量规进行检验。功能量规主要模拟：

被测要素的虚拟条件；
理论正确位置或方向；
相关基准边界；
多个尺寸要素之间的最差装配关系。

如果工件能够通过合格的功能量规，通常说明尺寸与几何误差的综合结果满足规定的功能边界。但功能量规主要提供综合合格判定，通常不能直接区分误差究竟来自：

实际尺寸；
位置误差；
方向误差；
基准要素误差。

因此，发生过程异常时，仍应使用CMM、影像测量仪或其他测量设备获取具体数据。 3. 确认图纸标准体系 ISO GPS与ASME Y14.5在术语、默认原则、边界定义和部分判定方法上存在差异。检测前必须确认：

图纸采用的标准体系；
标准版本；
修饰符作用于被测要素还是基准；
是否存在包容要求；
图纸采用独立原则还是其他默认规则；
检测软件和功能检具是否按照相同规则建立；
企业检验规范是否与图纸标准一致。

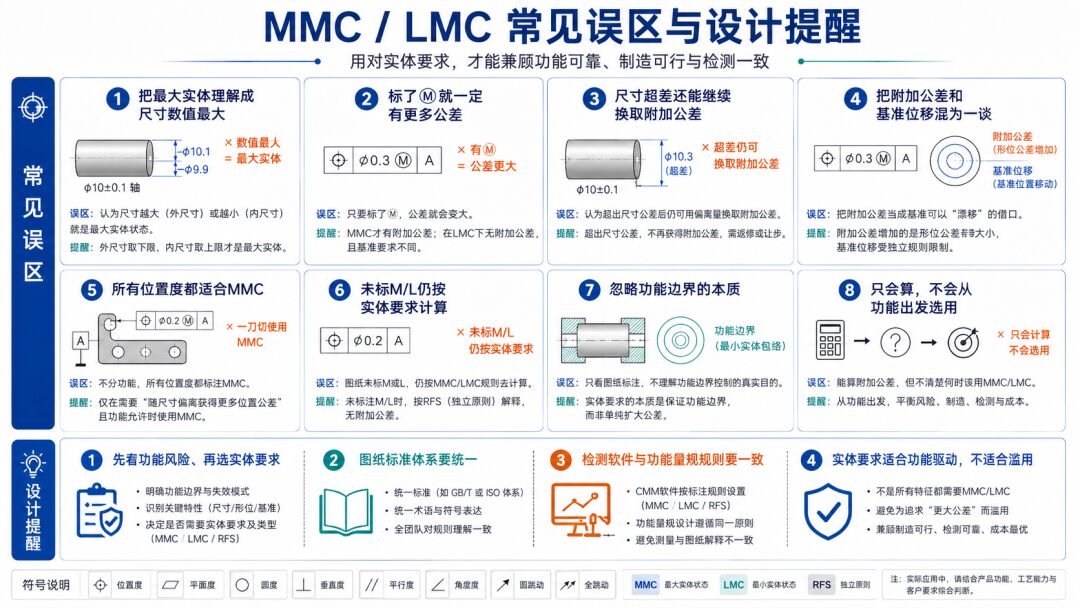

不能只看到圈M或圈L，就脱离完整公差框格和图纸标准进行解释。 八、最大实体和最小实体要求的常见误区 1. 把最大实体理解成尺寸数值最大 对于轴，最大实体确实对应尺寸最大；对于孔，最大实体对应尺寸最小。判断依据是材料多少，而不是尺寸数值大小。 2. 认为标注圈M后一定会增加公差 只有实际尺寸偏离最大实体尺寸时，才会产生附加几何公差。处于最大实体尺寸时，只能使用图纸标注的几何公差。 3. 用附加公差补偿尺寸超差 实体要求不能放宽尺寸上下限。尺寸超出规定极限后，即使装配空间更大，也不能继续换取附加公差。 4. 把最大实体要求理解为简单放宽 最大实体要求保持最差功能边界不变。允许几何公差增加，是因为实际尺寸释放了功能空间，而不是装配要求被降低。 5. 所有位置度都标最大实体要求 最大实体要求适合功能由最差装配边界决定，且实际尺寸偏离MMC后能够释放功能余量的场景。对于以下情况，未必适用：
